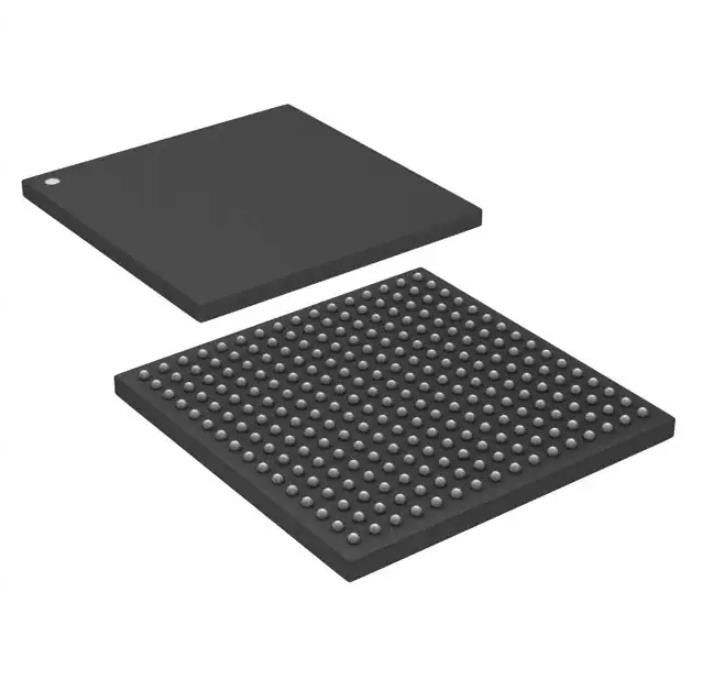

DS31408GN2 συγχρονισμός Csbga ολοκληρωμένου κυκλώματος Sonet/Sdh ηλεκτρονόμων γενικού σκοπού
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | DS31408GN2 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Συσκευασία: | Δίσκος | Θέση προϊόντων: | Ενεργός |
|---|---|---|---|
| Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος | PLL: | Ναι |
| Κύριος σκοπός: | Ethernet, SONET/SDH, στρώμα, τηλεπικοινωνίες | Εισαγωγή: | CMOS, TTL |
| Παραγωγή: | CML, CMOS, LVDS, LVPECL, TTL | Αριθμός κυκλωμάτων: | 1 |
Περιγραφή προϊόντων
Ethernet, SONET/SDH, στρώμα, ρολόι τηλεπικοινωνιών/συνθέτης συχνότητας, ολοκληρωμένο κύκλωμα 750MHz 1 παραγωγή 256-CSBGA πολυδιαυλωτών (17x17)
Προδιαγραφές DS31408GN2
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ρολόι/συγχρονισμός | |
| Ρολόι/συγχρονισμός εφαρμογής συγκεκριμένο | |
| Mfr | Τεχνολογία μικροτσίπ |
| Σειρά | - |
| Συσκευασία | Δίσκος |
| Θέση προϊόντων | Ενεργός |
| Digi-βασικός προγραμματίσημος | Μην ελεγχμένος |
| PLL | Ναι |
| Κύριος σκοπός | Ethernet, SONET/SDH, στρώμα, τηλεπικοινωνίες |
| Εισαγωγή | CMOS, TTL |
| Παραγωγή | CML, CMOS, LVDS, LVPECL, TTL |
| Αριθμός κυκλωμάτων | 1 |
| - Που εισάγεται αναλογία: Παραγωγή | 8:14 |
| - Που εισάγεται διαφορικό: Παραγωγή | Ναι/ναι |
| Συχνότητα - Max | 750MHz |
| Τάση - ανεφοδιασμός | 1.8V |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 256-LBGA, CSBGA |
| Συσκευασία συσκευών προμηθευτών | 256-CSBGA (17x17) |
| Αριθμός προϊόντων βάσεων | DS31408 |
Χαρακτηριστικά γνωρίσματα DS31408GN2
• Οκτώ εισαγμένα ρολόγια
• Διαφορικό ή σχήμα CMOS/TTL
• Οποιαδήποτε συχνότητα από 2kHz σε 750MHz
• Κλασματικό ξελέπιασμα για το ξελέπιασμα 64B/66B και FEC (π.χ., 64/66, 237/255, 238/255) ή οποιαδήποτε άλληδήποτε απαίτηση Downscaling
• Συνεχής ποιοτικός έλεγχος ρολογιών εισαγωγής
• Δύο υψηλής απόδοσης DPLLs
• Αναφορά Hitless που ανάβει την απώλεια εισαγωγής
• Αυτόματη ή χειρωνακτική φάση κατασκευή-έξω
• Διατήρηση στην απώλεια όλων των εισαγωγών
• Προγραμματίσημο εύρος ζώνης, 0.5mHz σε 400Hz
• Επτά ψηφιακοί συνθέτες συχνότητας
• Κάθε ένας μπορεί να σκλαβώσει σε καθένα DPLL
• Παράγετε οποιοδήποτε πολλαπλάσιο 2kHz μέχρι 77.76MHz
• Τρία παραγωγή APLLs
• Συχνότητες παραγωγής σε 750MHz
• Κλασματικό ξελέπιασμα υψηλής ανάλυσης για FEC και 64B/66B (π.χ., 255/237, 255/238, 66/64) ή οποιαδήποτε άλληδήποτε απαίτηση ξελεπιάσματος
• Λιγότερο από την παραγωγή Jitter 1ps RMS
• Ταυτόχρονα προϊόντα τρία ποσοστά χαμηλός-Jitter από την ίδια αναφορά (π.χ., 622.08MHz για SONET, 255/237*622.08MHz για OTU2, και 156.25MHz for10GE)
• 14 ρολόγια παραγωγής σε επτά ομάδες
• Σχεδόν οποιαδήποτε συχνότητα από < 1Hz="" to="" 750MHz="">
• Σκλάβοι κάθε ομάδας σε ένα ρολόι DFS, οποιοδήποτε ρολόι APLL, ή οποιοδήποτε ρολόι εισαγωγής (που διαιρείται και που ξελεπιάζεται)
• Κάθε ένας έχει μια διαφορική παραγωγή (3 CML, 4 LVDS/LVPECL) και τη χωριστή παραγωγή CMOS/TTL
• τριανταδυάμπιτος διαιρέτης συχνότητας ανά παραγωγή
• IEEE 1588 χαρακτηριστικά γνωρίσματα ρολογιών
• Πηδαλιουχούμενος από το λογισμικό με το χρονικό 2-8ns ψήφισμα και το ψήφισμα συχνότητας 2-32ns
• 4ns Timestamp εισαγωγής ακρίβεια και ακρίβεια τοποθέτησης ακρών παραγωγής
• Προγραμματίσημο ρολόι και χρόνος-ευθυγράμμιση I/O για να συγχρονίσει και τις 1588 συσκευές στα μεγάλα συστήματα
• Υποστηρίζει 1588 OC, επειδή, και αρχιτεκτονικές TC
• Γενικά χαρακτηριστικά γνωρίσματα
• Κατάλληλο ολοκληρωμένο κύκλωμα Linecard ή ολοκληρωμένο κύκλωμα καρτών συγχρονισμού για το στρώμα 2/3E/3/4E/4, SMC, SEC/ΕΟΚ, ή SSU
• Δέχεται και παράγει σχεδόν οποιαδήποτε συχνότητα από 1Hz μέχρι 750MHz
• Εσωτερική αποζημίωση για το τοπικό λάθος συχνότητας ταλαντωτών
• SPI™ διεπαφή επεξεργαστών
• 1.8V λειτουργία με 3.3V I/O (5V ανεκτικό)
Εφαρμογές DS31408GN2
Περιβαλλοντικές & ταξινομήσεις εξαγωγής DS31408GN2
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
