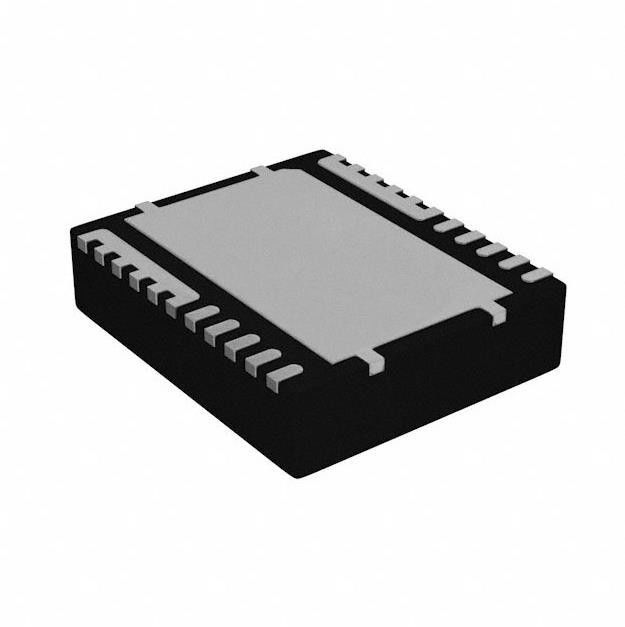

CSD95372AQ5M Μετατροπείς Power IC Chip MOSFET 12-LSON-CLIP (5x6)
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | CSD95372AQ5M |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τρέχων - παραγωγή/κανάλι: | 60A | Τρέχων - μέγιστη παραγωγή: | 90A |
|---|---|---|---|
| Τάση - ανεφοδιασμός: | 4.5V ~ 5.5V | Τάση - φορτίο: | 4.5V ~ 16V |
| Λειτουργούσα θερμοκρασία: | -55°C ~ 150°C (TJ) | Τύπος φορτίων: | Επαγωγικός |
| Τεχνολογία: | MOSFET δύναμης | Διεπαφή: | PWM |
Περιγραφή προϊόντων
CSD95372AQ5M Μετατροπείς Power Chip IC MOSFET 12-LSON-CLIP (5x6)
Σύγχρονοι μετατροπείς Buck Driver Half Bridge Power MOSFET 12-LSON-CLIP (5x6)
Προδιαγραφές του CSD95372AQ5M
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Full Half-Bridge Drivers | |
| Mfr | Texas Instruments |
| Σειρά | NexFET™ |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Κατάσταση προϊόντος | Ενεργός |
| Διαμόρφωση εξόδου | Μισή Γέφυρα |
| Εφαρμογές | Σύγχρονοι μετατροπείς Buck |
| Διεπαφή | PWM |
| Τύπος φορτίου | Επαγωγικός |
| Τεχνολογία | Power MOSFET |
| Rds On (Τύπος) | - |
| Ρεύμα - Έξοδος / Κανάλι | 60Α |
| Ρεύμα - Μέγιστη Έξοδος | 90Α |
| Τάση - Τροφοδοσία | 4,5V ~ 5,5V |
| Τάση - Φορτίο | 4,5V ~ 16V |
| Θερμοκρασία λειτουργίας | -55°C ~ 150°C (TJ) |
| Χαρακτηριστικά | Bootstrap Circuit, Status Flag |
| Προστασία σφαλμάτων | Over Temperature, Shoot-Through, UVLO |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 12-PowerLFDFN |
| Πακέτο συσκευής προμηθευτή | 12-LSON-CLIP (5x6) |
| Βασικός αριθμός προϊόντος | CSD95372 |
ΧαρακτηριστικάτουCSD95372AQ5M
• 60 A Δυνατότητα συνεχούς ρεύματος λειτουργίας
• 92,4% απόδοση συστήματος στα 30 A
• Εξαιρετικά χαμηλή απώλεια ισχύος 3,3 W στα 30 A
• Λειτουργία υψηλής συχνότητας (έως 2 MHz)
• High Density - SON 5 x 6 mm Footprint
• Πακέτο Ultra-Low Inductance
• Βελτιστοποιημένο σύστημα PCB Footprint
• Συμβατό με σήμα PWM 3,3 V και 5 V
• Λειτουργία εξομοίωσης διόδου με FCCM
• Αναλογική Έξοδος Θερμοκρασίας
• Τάσεις εισόδου έως 16 V
• Είσοδος PWM Tri-State
• Ενσωματωμένος διακόπτης Bootstrap
• Βελτιστοποιημένος νεκρός χρόνος για προστασία βολής
• Συμβατό με RoHS – Επιμετάλλωση ακροδεκτών χωρίς μόλυβδο
• Χωρίς αλογόνο
ΕφαρμογέςτουCSD95372AQ5M
• Πολυφασικός Σύγχρονος Μετατροπέας Buck
– Εφαρμογές Υψηλής Συχνότητας
– Εφαρμογές υψηλού ρεύματος, χαμηλού κύκλου λειτουργίας
• Μετατροπείς DC-DC Point-of-Load
• Κάρτες Μνήμης και Γραφικών
• Επιτραπέζιος υπολογιστής και διακομιστής VR11.x και VR12.x για συγχρονισμένους μετατροπείς Buck V-Core
Περιβαλλοντικές & Εξαγωγικές ΤαξινομήσειςτουCSD95372AQ5M
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 2 (1 έτος) |
| Κατάσταση REACH | Επηρεάζεται το REACH |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
