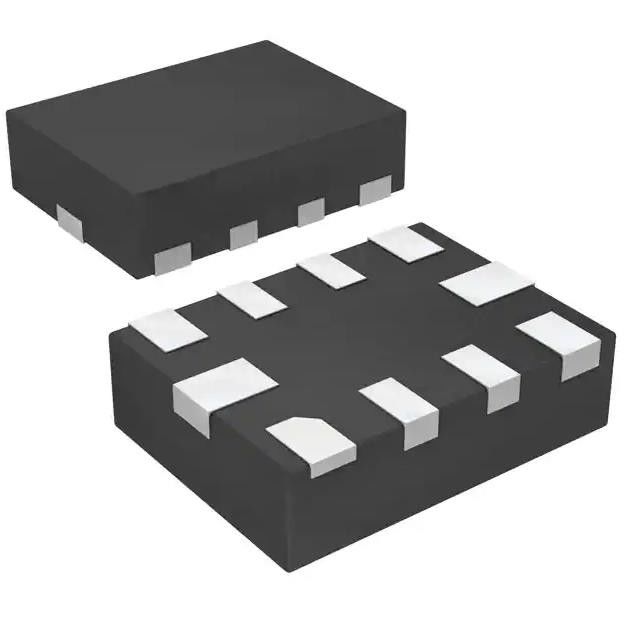

Ολοκληρωμένο κύκλωμα 1 κανάλι 10-UQFN (2.0x1.5) 2.7V ~ 4.3V διακοπτών TS3USB3000RSER USB
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TS3USB3000RSER |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Εφαρμογές: | usb | Κύκλωμα διακοπτών: | DPDT |
|---|---|---|---|
| -κρατική αντίσταση (Max): | 9Ohm | Αριθμός καναλιών: | 1 |
| Τάση - ανεφοδιασμός, ενιαίος (V+): | 2.7V ~ 4.3V | -3db εύρος ζώνης: | 6.1GHz |
| Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C (TA) | Συσκευασία/περίπτωση 1: | 0-UFQFN |
Περιγραφή προϊόντων
Ολοκληρωμένο κύκλωμα 1 κανάλι 10-UQFN (2.0x1.5) 2.7V ~ 4.3V διακοπτών TS3USB3000RSER USB
ΟΛΟΚΛΗΡΩΜΈΝΟ ΚΎΚΛΩΜΑ USB SW/MHL DPDT 10UQFN
Προδιαγραφές TS3USB3000RSER
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διεπαφή | |
| Αναλογικοί διακόπτες - ειδικής χρήσης | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Θέση προϊόντων | Ενεργός |
| Εφαρμογές | USB |
| Κύκλωμα πολυδιαυλωτών/αποπολυπλεκτών | - |
| Κύκλωμα διακοπτών | DPDT |
| Αριθμός καναλιών | 1 |
| -κρατική αντίσταση (Max) | 9Ohm |
| Τάση - ανεφοδιασμός, ενιαίος (V+) | 2.7V ~ 4.3V |
| Τάση - ανεφοδιασμός, διπλός (V±) | - |
| -3db εύρος ζώνης | 6.1GHz |
| Χαρακτηριστικά γνωρίσματα | Αμφίδρομος, USB 2,0 |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 10-UFQFN |
| Συσκευασία συσκευών προμηθευτών | 10-UQFN (2.0x1.5) |
| Αριθμός προϊόντων βάσεων | TS3USB3000 |
Χαρακτηριστικά γνωρίσματα TS3USB3000RSER
• VCC σειρά 2,3 Β σε 4,8 Β
• Κινητός διακόπτης συνδέσεων γεια-καθορισμού (MHL):
– Εύρος ζώνης (– 3 DB): 6,1 Ghz
– RON (χαρακτηριστικό): 5.7 Ω
– CON (χαρακτηριστικό): 1.6 pF
• Διακόπτης USB:
– Εύρος ζώνης (– 3 DB): 6,1 Ghz
– RON (χαρακτηριστικό): 4.6 Ω
– CON (χαρακτηριστικό): 1.4 pF
• Τρέχουσα κατανάλωση: 30 µA (χαρακτηριστικά)
• Ιδιαίτερα χαρακτηριστικά:
– Η προστασία IOFF αποτρέπει την τρέχουσα διαρροή μέσα
Τροφοδοτώ-κατεβάστε το κράτος (VCC και VBUS = 0 Β)
– συμβατές εισαγωγές ελέγχου 1,8-β (SEL, OE)
– Overvoltage η ανοχή (OVT) σε όλο το I/O καρφώνει μέχρι 5,5 Β χωρίς εξωτερικά συστατικά
– Overvoltage προστασία όταν 9-β απότομα στην d+/-καρφίτσα
• Απόδοση ESD:
– πρότυπο ανθρώπινου σώματος 3,5-kV (A114B, κατηγορία ΙΙ)
– πρότυπο charged-συσκευών 1-kV (C101)
• συσκευασία 10-καρφιτσών UQFN (1.5mm × πίσσα 2 χιλ., 0,5 χιλ.)
Appilications TS3USB3000RSER
• Smartphones, ταμπλέτες, κινητές
• Φορητή ενοργάνωση
• Ψηφιακές ακόμα κάμερες
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TS3USB3000RSER
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
