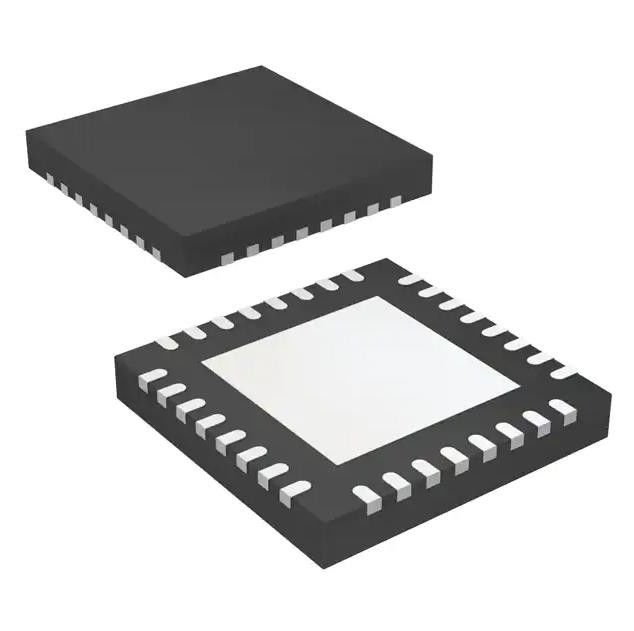

LMK00304SQ/NOPB απομονωτής 3:5 3.1ghz 32wqfn ολοκληρωμένου κυκλώματος Clk τσιπ ολοκληρωμένου κυκλώματος κρυσταλλολυχνιών
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LMK00304SQ/NOPB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Τύπος: | Fanout απομονωτής (διανομή), πολυδιαυλωτής, μεταφραστής |
|---|---|---|---|
| Αριθμός κυκλωμάτων: | 1 | - Που εισάγεται αναλογία: Παραγωγή: | 3:05 |
| - Που εισάγεται διαφορικό: Παραγωγή: | Ναι/ναι | Εισαγωγή: | CML, HCSL, HSTL, LVDS, LVPECL, SSTL, κρύσταλλο |
| Παραγωγή: | HCSL, LVCMOS, LVDS, LVPECL | Συχνότητα - Max: | 3,1 Ghz |
Περιγραφή προϊόντων
LMK00304SQ/NOPB απομονωτής 3:5 3.1ghz 32wqfn ολοκληρωμένου κυκλώματος Clk τσιπ ολοκληρωμένου κυκλώματος κρυσταλλολυχνιών
Fanout ρολογιών απομονωτής (διανομή), πολυδιαυλωτής, ολοκληρωμένο κύκλωμα 3:5 μεταφραστών 3,1 εκτεθειμένο 32-WFQFN μαξιλάρι Ghz
Προδιαγραφές LMK00304SQ/NOPB
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ρολόι/συγχρονισμός | |
| Απομονωτές ρολογιών, οδηγοί | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Τύπος | Fanout απομονωτής (διανομή), πολυδιαυλωτής, μεταφραστής |
| Αριθμός κυκλωμάτων | 1 |
| - Που εισάγεται αναλογία: Παραγωγή | 3:05 |
| - Που εισάγεται διαφορικό: Παραγωγή | Ναι/ναι |
| Εισαγωγή | CML, HCSL, HSTL, LVDS, LVPECL, SSTL, κρύσταλλο |
| Παραγωγή | HCSL, LVCMOS, LVDS, LVPECL |
| Συχνότητα - Max | 3,1 Ghz |
| Τάση - ανεφοδιασμός | 3.15V ~ 3.45V |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 32-WFQFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών | 32-WQFN (5x5) |
| Αριθμός προϊόντων βάσεων | LMK00304 |
Χαρακτηριστικά γνωρίσματα LMK00304SQ/NOPB
3:1 εισαγμένος πολυδιαυλωτής
– Δύο καθολικές εισαγωγές ενεργοποιούν μέχρι 3,1 Ghz και δέχονται LVPECL, LVDS, CML, SSTL, HSTL, HCSL, ή τα Single-Ended ρολόγια
– Μια εισαγωγή κρυστάλλου δέχεται ένα 10-MHZ σε 40 - κρύσταλλο MHZ ή Single-Ended ρολόι
• Δύο τράπεζες με 2 διαφορικά αποτελέσματα κάθε μια
– LVPECL, LVDS, HCSL, ή γεια-ζ (επιλέξιμο)
– LVPECL πρόσθετο Jitter με την πηγή ρολογιών LMK03806 σε 156,25 MHZ:
– 20 fs RMS (kHz 10 σε 1 MHZ)
– 51 fs RMS (kHz 12 σε 20 MHZ)
• Υψηλό PSRR: – 65/– dBc 76 (LVPECL/LVDS) σε 156,25 MHZ
• Η παραγωγή LVCMOS με σύγχρονο επιτρέπει την εισαγωγή
• Καρφίτσα-ελεγχόμενη διαμόρφωση
• VCC ανεφοδιασμός πυρήνων: 3.3 Β 5%
• 3 ανεξάρτητες προμήθειες παραγωγής VCCO: 3.3 V/2.5 Β 5%
• Βιομηχανική σειρά θερμοκρασίας: – 40°C σε +85°C
• 32 μόλυβδος WQFN (5 χιλ. × 5 χιλ.)
Εφαρμογές LMK00304SQ/NOPB
• Διανομή ρολογιών και μετάφραση επιπέδων για τις ΠΑΧ, DACs, πολυ-Gigabit Ethernet, XAUI, κανάλι ινών, SATA/SAS, SONET/SDH, CPRI, υψηλής συχνότητας Backplanes
• Διακόπτες, δρομολογητές, Linecards, κάρτες συγχρονισμού
• Κεντρικοί υπολογιστές, υπολογισμός, PCI Express (PCIe 3,0)
• Μακρινές ραδιο μονάδες και μονάδες ζωνών βάσης
Περιβαλλοντικές & ταξινομήσεις εξαγωγής LMK00304SQ/NOPB
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
