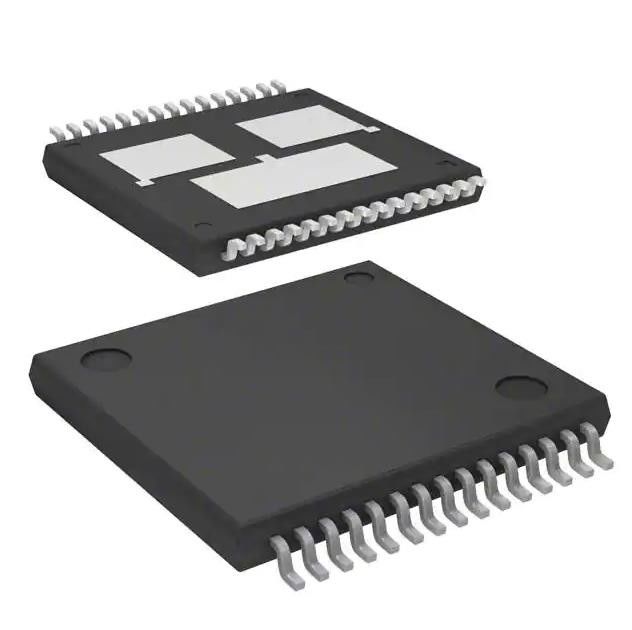

VNH5019ATR-E Τρανζίστορ IC Chip Multipwrso 30 MTR DRV 5,5V-24V
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Vnh5019atr-ε |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Εφαρμογές: | Αυτοκίνητος | Τρέχων - παραγωγή: | 30A |
|---|---|---|---|
| Τάση - ανεφοδιασμός: | 5.5V ~ 24V | Τάση - φορτίο: | 5.5V ~ 24V |
| Λειτουργούσα θερμοκρασία: | -40°C ~ 150°C (TJ) | Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση: | 30-PowerSOP (πλάτος 0,630», 16.00mm) | Συσκευασία συσκευών προμηθευτών: | MultiPowerSO-30 |
| Υψηλό φως: | VNH5019ATR-E Τρανζίστορ IC,Τσιπ IC Multipwrso 30,5 |
||
Περιγραφή προϊόντων
VNH5019ATR-E Τρανζίστορ Ic Chip Mtr Drv 5.5-24v Multipwrso-30
Οδηγός κινητήρα Power MOSFET Parallel, PWM MultiPowerSO-30
Προδιαγραφές του VNH5019ATR-E
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Οδηγοί κινητήρα, ελεγκτές | |
| Mfr | STMicroelectronics |
| Σειρά | ECOPACK®, VIPower™ |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Τύπος κινητήρα - Stepper | - |
| Τύπος κινητήρα - AC, DC | Βουρτσισμένο DC |
| Λειτουργία | Driver - Πλήρως ενσωματωμένο, Control and Power Stage |
| Διαμόρφωση εξόδου | Half Bridge (2) |
| Διεπαφή | Παράλληλο, PWM |
| Τεχνολογία | Power MOSFET |
| Βήμα Ανάλυση | - |
| Εφαρμογές | Αυτοκίνητο |
| Ρεύμα - Έξοδος | 30Α |
| Τάση - Τροφοδοσία | 5,5V ~ 24V |
| Τάση - Φορτίο | 5,5V ~ 24V |
| Θερμοκρασία λειτουργίας | -40°C ~ 150°C (TJ) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 30-PowerSOP (0,630", πλάτος 16,00 mm) |
| Πακέτο συσκευής προμηθευτή | MultiPowerSO-30 |
| Βασικός αριθμός προϊόντος | VNH5019 |
Χαρακτηριστικά τουVNH5019ATR-E
• Πιστοποιημένο AEC-Q100
• ECOPACK®: Χωρίς μόλυβδο και συμβατό με RoHS
• Ρεύμα εξόδου: 30 A
• Είσοδοι συμβατές με 3 V CMOS
• Διακοπή λειτουργίας υπότασης και υπέρτασης
• Προστασία διασταυρούμενης αγωγιμότητας
• Τρέχων περιορισμός
• Πολύ χαμηλή κατανάλωση ενέργειας σε κατάσταση αναμονής
• Λειτουργία PWM έως 20 kHz
• Προστασία έναντι:
• Απώλεια γείωσης και απώλεια VCC
• Έξοδος αίσθησης ρεύματος ανάλογη του ρεύματος του κινητήρα
• Έξοδος αντλίας φόρτισης για προστασία αντίστροφης πολικότητας
• Η έξοδος προστατεύεται από βραχυκύκλωμα στη γείωση και βραχυκύκλωμα στο VCC
Εφαρμογές τουVNH5019ATR-E
Το VHN5019A-E είναι ένα πρόγραμμα οδήγησης κινητήρα πλήρους γέφυραςπροορίζεται για ένα ευρύ φάσμα αυτοκινήτωνεφαρμογές.Η συσκευή ενσωματώνει αδιπλό μονολιθικά προγράμματα οδήγησης υψηλής πλευράς και δύο χαμηλής πλευράςδιακόπτες.Ο διακόπτης οδήγησης υψηλής πλευράς έχει σχεδιαστείχρησιμοποιώντας τα γνωστά και αποδεδειγμένα της STMicroelectronics
αποκλειστική τεχνολογία VIPower® M0 που επιτρέπεινα ενσωματώσει αποτελεσματικά στο ίδιο ζάρι ένα αληθινόΙσχυρό MOSFET με ένα έξυπνοκύκλωμα σήματος/προστασίας.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουVNH5019ATR-E
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
