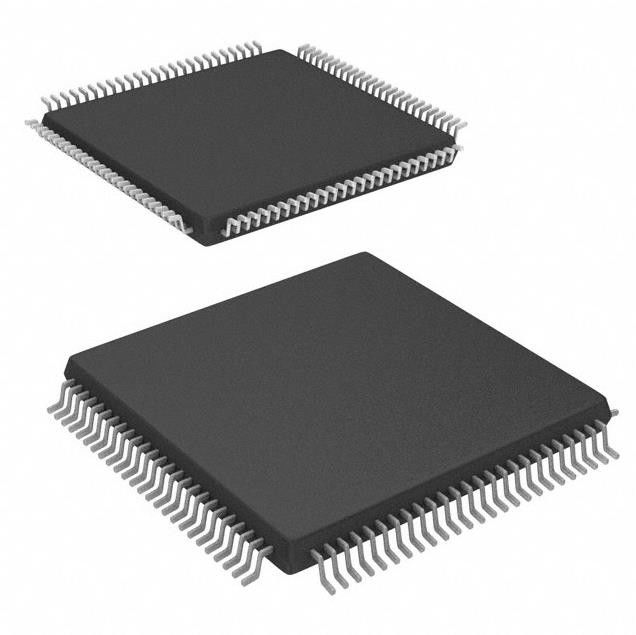

Τριανταδυάμπιτο 1MB τσιπ atsame54n20a-AUT ολοκληρωμένου κυκλώματος κρυσταλλολυχνιών ΛΆΜΨΗΣ 100TQFP MCU
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Atsame54n20a-AUT |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Επεξεργαστής πυρήνων: | ARM® cortex®-M4F |
|---|---|---|---|
| Μέγεθος πυρήνων: | τριανταδυάμπιτος ενιαίος-πυρήνας | Ταχύτητα: | 120MHz |
| Αριθμός του I/O: | 81 | Μέγεθος μνήμης προγράμματος: | 1MB (1M X 8) |
| Τύπος μνήμης προγράμματος: | ΛΑΜΨΗ | Μέγεθος RAM: | 256K Χ 8 |
| Υψηλό φως: | Atsame54n20a-AUT,100TQFP τσιπ ολοκληρωμένου κυκλώματος κρυσταλλολυχνιών,Τριανταδυάμπιτο τσιπ ολοκληρωμένου κυκλώματος κρυσταλλολυχνιών MCU |
||
Περιγραφή προϊόντων
Atsame54n20a-AUT τριανταδυάμπιτη 1mb τσιπ ολοκληρωμένων κυκλωμάτων λάμψη 100tqfp Mcu
Τριανταδυάμπιτη ΛΆΜΨΗ 100-TQFP ενιαίος-πυρήνων 120MHz 1MB ολοκληρωμένου κυκλώματος μικροελεγκτών ARM® cortex®-M4F SAM E54 (1M X 8) (14x14)
Προδιαγραφές atsame54n20a-AUT
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | Τεχνολογία μικροτσίπ |
| Σειρά | SAM E54 |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Επεξεργαστής πυρήνων | ARM® cortex®-M4F |
| Μέγεθος πυρήνων | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα | 120MHz |
| Συνδετικότητα | CANbus, EBI/EMI, Ethernet, Ι ² Γ, IrDA, LINbus, MMC/SD, QSPI, SPI, UART/USART, USB |
| Περιφερειακές μονάδες | Brown-out ανιχνεύει/επαναρυθμισμένος, DMA, Ι ² S, POR, PWM, WDT |
| Αριθμός του I/O | 81 |
| Μέγεθος μνήμης προγράμματος | 1MB (1M X 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 256K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 1.71V ~ 3.63V |
| Μετατροπείς στοιχείων | A/D 28x12b D/A 2x12b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 100-TQFP |
| Συσκευασία συσκευών προμηθευτών | 100-TQFP (14x14) |
| Αριθμός προϊόντων βάσεων | ATSAME54 |
Χαρακτηριστικά γνωρίσματα atsame54n20a-AUT
Λειτουργούντες όροι:
• 1.71V σε 3.63V, -40°C σε +125°C, συνεχές ρεύμα σε 100 MHZ
• 1.71V σε 3.63V, -40°C σε +105°C, συνεχές ρεύμα σε 120 MHZ
• 1.71V σε 3.63V, -40°C σε +85°C, συνεχές ρεύμα στον πυρήνα 120 MHZ: Βραχίονας φλοιός-M4 120 MHZ
• 403 CoreMark® σε 120 MHZ
• 4 συνδυασμένη KB κρύπτη οδηγίας και κρύπτη στοιχείων
• 8-ζώνη μονάδα προστασίας μνήμης (MPU)
• Thumb®-2 σύνολο οδηγίας
• Ενσωματωμένη ενότητα ιχνών (ETM) με το ρεύμα ιχνών οδηγίας
• Η θέα πυρήνων ενσωμάτωσε τον απομονωτή ιχνών (ETB)
• Μονάδα διεπαφών λιμένων ιχνών (TPIU)
• Μνήμες μονάδων κινητής υποδιαστολής (FPU)
• 1 μόνος-προγραμματίσημη λάμψη -συστημάτων MB/512 KB/256 KB με:
– Κώδικας διορθώσεων λάθους (ECC)
– Η διπλή τράπεζα με καλληεργημένος-ενώ-γράφει την υποστήριξη (RWW)
– Άμιλλα υλικού EEPROM (SmartEEPROM)
• 128 KB, 192 KB, κύρια μνήμη 256 KB SRAM
– 64 KB, 96 KB, 128 KB της επιλογής RAM κώδικα διορθώσεων λάθους (ECC)
• Μέχρι 4 KB της στενά συνδεμένης μνήμης (TCM)
• Μέχρι 8 KB πρόσθετο SRAM
– Μπορεί να διατηρηθεί στον εφεδρικό τρόπο
• Σύστημα οκτώ τριανταδυάμπιτο εφεδρικό καταλόγων
• Δύναμη-στην αναστοιχειοθέτηση (POR) και Brown-out την ανίχνευση (BOD)
• Εσωτερικές και εξωτερικές επιλογές ρολογιών
• Εξωτερικός διακόψτε τον ελεγκτή (EIC)
• 16 εξωτερικά διακόπτουν
• Το ένα μη-maskable διακόπτει
• Το τμηματικό καλώδιο δύο-καρφιτσών διορθώνει (SWD) τον προγραμματισμό, τη δοκιμή, και την παροχή ηλεκτρικού ρεύματος διεπαφών διόρθωσης
• Μη απασχόλησης, εφεδρικός, διαχειμάστε, στήριγμα, και από τους τρόπους ύπνου
• Περιφερειακές μονάδες υπνοβασίας
• Εφεδρική υποστήριξη μπαταριών
• Ενσωματωμένος ρυθμιστής Buck/LDO που υποστηρίζει τη σε ώρα πτήσης επιλογή
Σύστημα κρυπτογραφία atsame54n20a-AUT
• Ένα προηγμένο σύστημα κρυπτογράφησης (AES) με διακοσοπενηνταεξάμπιτο βασικό μήκος και μέχρι 2 MB/s
ποσοστό στοιχείων
– Εμπιστευτικός τρόπος πέντε λειτουργίας (ΕΚΤ, CBC, CFB, OFB, CTR)
– Οι υποστηρίξεις αντιμετωπίζουν με τον τρόπο cbc-MAC
– Αντίθετος τρόπος Galois (GCM)
• Αληθινή τυχαία γεννήτρια αριθμού (TRNG)
• Δημόσιος βασικός ελεγκτής συστήματος κρυπτογραφίας (PUKCC) και σχετικό κλασσικό δημόσιο κλειδί
Βιβλιοθήκη συστήματος κρυπτογραφίας
(PUKCL)
– ΔΝΑ, DSA
– Ελλειπτικό ECC GF συστήματος κρυπτογραφίας καμπυλών (ECC) (2n), ECC GF (π)
• Ενότητα ελέγχου ακεραιότητας (ICM) βασισμένη στον ασφαλή Hash αλγόριθμο (SHA1, SHA224,
SHA256), DMA που βοηθιέται
Περιβαλλοντικές & ταξινομήσεις εξαγωγής atsame54n20a-AUT
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
