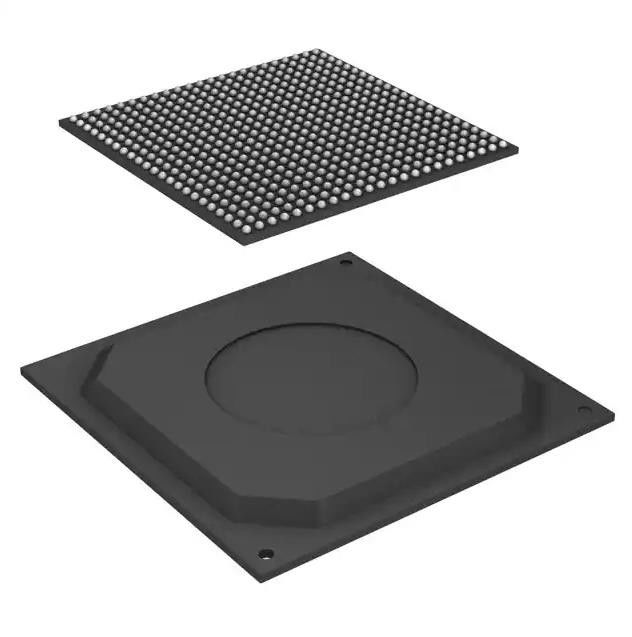

MCIMX537CVV8C ολοκληρωμένο κύκλωμα Mpu I.Mx53 800mhz 529fbga τσιπ ολοκληρωμένου κυκλώματος κρυσταλλολυχνιών
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | MCIMX537CVV8C |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Σειρά: | i.MX53 | Συσκευασία: | Δίσκος |
|---|---|---|---|
| Θέση προϊόντων: | Ξεπερασμένος | Επεξεργαστής πυρήνων: | ARM® cortex®-A8 |
| Αριθμός πυρήνων/πλάτους λεωφορείων: | 1 πυρήνας, τριανταδυάμπιτος | Ταχύτητα: | 800MHz |
| Κοβάλτιο-Processors/DSP: | ΠΟΛΥΜΕΣΑ; NEON™ SIMD | Ελεγκτές RAM: | LPDDR2, DDR2, DDR3 |
Περιγραφή προϊόντων
MCIMX537CVV8C ολοκληρωμένο κύκλωμα Mpu I.Mx53 800mhz 529fbga τσιπ ολοκληρωμένου κυκλώματος κρυσταλλολυχνιών
Πυρήνας ολοκληρωμένου κυκλώματος i.MX53 1 μικροεπεξεργαστών ARM® cortex®-A8, τριανταδυάμπιτο 800MHz 529-FBGA (19x19)
Προδιαγραφές MCIMX537CVV8C
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροεπεξεργαστές | |
| Mfr | Α.Ε. NXP ΗΠΑ. |
| Σειρά | i.MX53 |
| Συσκευασία | Δίσκος |
| Θέση προϊόντων | Ξεπερασμένος |
| Επεξεργαστής πυρήνων | ARM® cortex®-A8 |
| Αριθμός πυρήνων/πλάτους λεωφορείων | 1 πυρήνας, τριανταδυάμπιτος |
| Ταχύτητα | 800MHz |
| Κοβάλτιο-Processors/DSP | Πολυμέσα NEON™ SIMD |
| Ελεγκτές RAM | LPDDR2, DDR2, DDR3 |
| Επιτάχυνση γραφικής παράστασης | Ναι |
| Ελεγκτές επίδειξης & διεπαφών | Αριθμητικό πληκτρολόγιο, LCD |
| Ethernet | 10/100Mbps (1) |
| SATA | SATA 1.5Gbps (1) |
| USB | USB 2,0 (2), USB 2,0 + PHY (2) |
| Τάση - I/O | 1.3V, 1.8V, 2.775V, 3.3V |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Ιδιότητες ασφαλείας | ΒΡΑΧΙΟΝΑΣ TZ, ασφάλεια μποτών, σύστημα κρυπτογραφία, RTIC, ασφαλές Fusebox, ασφαλές JTAG, ασφαλής μνήμη, ασφαλές RTC, ανίχνευση πλαστογραφήσεων |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 529-FBGA |
| Συσκευασία συσκευών προμηθευτών | 529-FBGA (19x19) |
| Πρόσθετες διεπαφές | 1-ΚΑΛΏΔΙΟ, AC'97, ΜΠΟΡΈΣΤΕ, Ι ² Γ, Ι ² S, MMC/SD, SAI, SPI, SSI, UART |
| Αριθμός προϊόντων βάσεων | MCIMX537 |
Χαρακτηριστικά γνωρίσματα MCIMX537CVV8C
Ο επεξεργαστής εφαρμογών πολυμέσων i.MX53 (AP) είναι βασισμένος στην πλατφόρμα ΒΡΑΧΙΌΝΩΝ, η οποία έχει τα thefollowing χαρακτηριστικά γνωρίσματα:
• MMU, οδηγία L1 και κρύπτη στοιχείων L1
• Ενοποιημένη κρύπτη L2
• Μέγιστη συχνότητα του πυρήνα (συμπεριλαμβανομένης της κρύπτης νέου, VFPv3 και L1): 800 MHZ
• Συνεπεξεργαστής νέου (μέσα SIMD που επεξεργάζονται την αρχιτεκτονική) και διανυσματικός συνεπεξεργαστής κινητής υποδιαστολής (VFP-Lite) που υποστηρίζει VFPv3
• Το TrustZone το σύστημα μνήμης αποτελείται από τα ακόλουθα συστατικά:
• Επίπεδο 1 κρύπτη:
— Οδηγία (kbyte 32)
— Στοιχεία (kbyte 32)
• Επίπεδο 2 κρύπτη:
— Ενοποιημένα οδηγία και στοιχεία (kbyte 256)
• Επίπεδο 2 (εσωτερική) μνήμη:
— ROM μποτών, συμπεριλαμβανομένου HAB (kbyte 64)
— Εσωτερικά πολυμέσα/κοινό, γρήγορο RAM πρόσβασης (kbyte 128)
— Εξασφαλίστε/μη-ασφαλές RAM (kbyte 16)
• Εξωτερικές διεπαφές μνήμης:
— 16/32-κομμάτι DDR2-800, LV-ddr2-800 ή DDR3-800 μέχρι 2 gigabyte
— τριανταδυάμπιτο LPDDR2
— 8/16-κομμάτι λάμψη NAND SLC/MLC, μέχρι 66 MHZ, ECC 4/8/14/16-κομματιών
— 8/16-κομμάτι ΟΥΤΕ λάμψη, PSRAM, και κυψελοειδές RAM.
— τριανταδυάμπιτη πολλαπλασιασμένη τρόπος ΟΥΤΕ λάμψη, PSRAM & κυψελοειδές RAM.
— οκτάμπιτη ασύγχρονη (τρόπος DTACK) διεπαφή EIM.
— Όλες οι καρφίτσες EIM είναι σε άλλες διεπαφές (στοιχεία με τις καρφίτσες NFC). Η I/O muxing λογική επιλέγει το λιμένα EIM, όπως αρχική στην μπότα συστημάτων.
— Samsung OneNAND™ και διοικούμενο NAND συμπεριλαμβανομένου eMMC μέχρι την περιστροφή 4,4 (I/Omode)
Το σύστημα i.MX53 στηρίζεται γύρω από το ακόλουθο σύστημα στις διεπαφές τσιπ:
• η εξηντατετράμπιτη AMBA AXI v1.0 λεωφορείο-που χρησιμοποιείται με την πλατφόρμα ΒΡΑΧΙΌΝΩΝ, τους επιταχυντές πολυμέσων (όπως VPU, IPU, GPU3D, GPU2D) και τον εξωτερικό ελεγκτή μνήμης (EXTMC) που λειτουργεί σε 200 MHZ.
• η τριανταδυάμπιτη AMBA AHB 2,0 λεωφορείο-που χρησιμοποιείται από το υπόλοιπο των κύριων περιφερειακών μονάδων λεωφορείων που λειτουργούν σε 133 MHZ.
• τριανταδυάμπιτο λεωφορείο-περιφερειακό λεωφορείο IP που χρησιμοποιείται για τον έλεγχο (και την αργή κυκλοφορία στοιχείων) των περισσότερων περιφερειακών συσκευών συστημάτων που λειτουργούν σε 66 MHZ.
Εφαρμογές MCIMX537CVV8C
— Τρεις λιμένες I2S/SSI/AC97, που υποστηρίζουν μέχρι 1,4 Mbps, κάθε ένα που συνδέεται με τον ήχο
πολυδιαυλωτής
(AUDMUX) παρέχοντας τέσσερις εξωτερικούς λιμένες.
— Πέντε λιμένες UART RS232, μέχρι 4,0 Mbps κάθε ένας. Κάποιος υποστηρίζει 8 το καλώδιο, άλλα τα τέσσερα
υποστήριξη
4-καλώδιο.
— Δύο ενισχυμένοι υψηλές ταχύτητες λιμένες CSPI (ECSPI) συν έναν λιμένα CSPI
— Τρία I2
Λιμένες Γ, που υποστηρίζουν 400 kbps
— Γρήγορος ελεγκτής Ethernet, με σκοπό να είναι υποχωρητικός με IEEE1588 V1, 10/100
Mbps
— Δύο διεπαφές δικτύων περιοχής ελεγκτών (FlexCAN), 1 Mbps κάθε μια
— Ψηφιακή διεπαφή της Sony Phillips (SPDIF), Rx και Tx
— Βασικός λιμένας μαξιλαριών (KPP)
— Δύο διαμορφωτές πλάτους παλμώσεων (PWM)
— GPIO με διακόπτει τις ικανότητες
Περιβαλλοντικές & ταξινομήσεις εξαγωγής MCIMX537CVV8C
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
