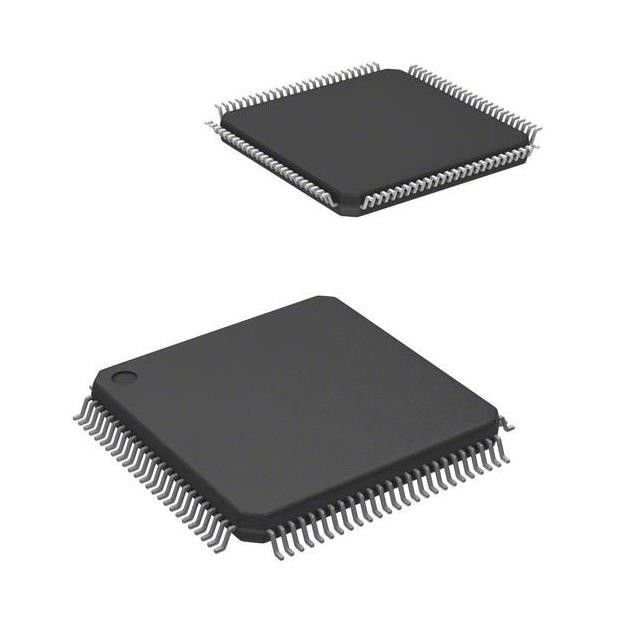

MC56F84789VLL τριανταδυάμπιτη 256kb τσιπ ολοκληρωμένου κυκλώματος κρυσταλλολυχνιών λάμψη 100lqfp ολοκληρωμένου κυκλώματος Mcu
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | MC56F84789VLL |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Mfr: | Α.Ε. NXP ΗΠΑ. | Σειρά: | 56F8xxx |
|---|---|---|---|
| Συσκευασία: | Δίσκος | Θέση προϊόντων: | Ενεργός |
| Επεξεργαστής πυρήνων: | 56800EX | Μέγεθος πυρήνων: | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα: | 100MHz | Συνδετικότητα: | CANbus, Ι ² Γ, LINbus, SCI, S |
Περιγραφή προϊόντων
MC56F84789VLL τριανταδυάμπιτη 256kb τσιπ ολοκληρωμένου κυκλώματος κρυσταλλολυχνιών λάμψη 100lqfp ολοκληρωμένου κυκλώματος Mcu
Τριανταδυάμπιτη ΛΆΜΨΗ 100-LQFP ενιαίος-πυρήνων 100MHz 256KB ολοκληρωμένου κυκλώματος μικροελεγκτών 56800EX 56F8xxx (256K Χ 8) (14x14)
Προδιαγραφές MC56F84789VLL
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | Α.Ε. NXP ΗΠΑ. |
| Σειρά | 56F8xxx |
| Συσκευασία | Δίσκος |
| Θέση προϊόντων | Ενεργός |
| Επεξεργαστής πυρήνων | 56800EX |
| Μέγεθος πυρήνων | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα | 100MHz |
| Συνδετικότητα | CANbus, Ι ² Γ, LINbus, SCI, SPI |
| Περιφερειακές μονάδες | Brown-out ανιχνεύει/επαναρυθμισμένος, DMA, LVD, POR, PWM, WDT |
| Αριθμός του I/O | 86 |
| Μέγεθος μνήμης προγράμματος | 256KB (256K Χ 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 2K Χ 8 |
| Μέγεθος RAM | 32K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 3V ~ 3.6V |
| Μετατροπείς στοιχείων | A/D 16x12b, 16x16b D/A 1x12b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 105°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 100-LQFP |
| Συσκευασία συσκευών προμηθευτών | 100-LQFP (14x14) |
| Αριθμός προϊόντων βάσεων | MC56F84 |
Χαρακτηριστικά γνωρίσματα MC56F84789VLL
• Αυτή η οικογένεια των ελεγκτών ψηφιακών σημάτων (DSCs) είναι βασισμένη στον τριανταδυάμπιτο πυρήνα 56800EX. Κάθε συσκευή συνδυάζει, σε ένα ενιαίο τσιπ, τη δύναμη επεξεργασίας ενός DSP και τη λειτουργία ενός MCU με ένα εύκαμπτο σύνολο περιφερειακών μονάδων για να υποστηρίξει πολλές εφαρμογές στόχων:
– Βιομηχανικός έλεγχος
– Εγχώριες συσκευές
– Έξυπνοι αισθητήρες
– Πυρκαγιά και συστήματα ασφαλείας
– Παροχή ηλεκτρικού ρεύματος μετα:στρέφω-τρόπου και διαχείριση δύναμης
– Uninterruptible παροχή ηλεκτρικού ρεύματος (UPS)
– Ηλιακή και γεννήτρια αιολικής ενέργειας
– Δοσολογία δύναμης
– Έλεγχος μηχανών (ACIM, BLDC, PMSM, SR, stepper)
– Φορητά εργαλεία δύναμης
– Διακόπτης
– Ιατρική συσκευή/εξοπλισμός
– Ενοργάνωση
– Φωτισμός
• DSC βασισμένο στον τριανταδυάμπιτο πυρήνα 56800EX
– Μέχρι 100 MIPS στη συχνότητα πυρήνων 100 MHZ
– Λειτουργία DSP και MCU σε μια ενοποιημένη, γ-αποδοτική αρχιτεκτονική
• Μνήμη -τσιπ
– Μέχρι αστραπιαία σκέψη 288 KB (256 KB + 32 KB), που περιλαμβάνει μέχρι 32 KB FlexNVM
– Μέχρι RAM 32 KB
– Μέχρι 2 KB FlexRAM με την ικανότητα EEE
– 100 MHZ εκτέλεσης προγράμματος και από την εσωτερική αστραπιαία σκέψη και από το RAM
– Η αστραπιαία σκέψη και το RAM -τσιπ μπορούν να χαρτογραφηθούν και στα διαστήματα μνήμης προγράμματος και στοιχείων
• Ανάλογο – δύο μεγάλη ταχύτητα, 8 διοχετεύει, 12 μπιτ ΠΑΧ με δυναμικό x2, προγραμματίσημος ενισχυτής x4
– Το ένα 20 διοχετεύει, δεκαεξάμπιτη ΠΑΧ
– Τέσσερις αναλογικοί συγκριτές με τις ενσωματωμένες αναφορές 6 μπιτ DAC
– Ένα 12 μπιτ DAC
• PWMs και χρονόμετρα
– Δύο ενότητες eFlexPWM με μέχρι 24 αποτελέσματα PWM, ένα συμπεριλαμβανομένων 8 καναλιών με την τοποθέτηση NanoEdge υψηλής ανάλυσης
– Δεκαεξάμπιτο χρονόμετρο τετραγώνων δύο (2 X 4 δεκαεξάμπιτα χρονόμετρα)
– Δύο περιοδικά χρονόμετρα διαστήματος (κοιλώματα)
– Ένας αποκωδικοποιητής τετραγωνισμού
– Δύο προγραμματίσημοι φραγμοί καθυστέρησης (PDBs)
• Διεπαφές επικοινωνίας
– Τρεις περιμεμένες στη σειρά μεγάλη ταχύτητα SCI (QSCI) ενότητα με
Λειτουργία σκλάβων της LIN
– Μέχρι τρεις περιμεμένες στη σειρά ενότητες SPI (QSPI)
– Δύο SMBus-συμβατοί λιμένες I2C
– Μια εύκαμπτη ενότητα δικτύων περιοχής ελεγκτών (FlexCAN)
• Ασφάλεια και ακεραιότητα
– Κυκλική γεννήτρια ελέγχου πλεονασμού (κέντρο ανίχνευσης και ελέγχου)
– Υπολογιστής που λειτουργεί κατάλληλα το φύλακα (ΣΠΟΛΩΝ)
– Εξωτερικό όργανο ελέγχου φυλάκων (EWM)
• Ρολόγια
– Δύο ταλαντωτές χαλάρωσης -τσιπ: 8 MHZ (kHz 400 στον εφεδρικό τρόπο) και kHz 32
– Ταλαντωτής κρυστάλλου/αντηχείων
• Σύστημα
– Ελεγκτής DMA
– Ενσωματωμένος δύναμη-στην αναστοιχειοθέτηση (POR) και χαμηλής τάσης διακόψτε (LVI) και brown-out επαναρύθμισε την ενότητα
– Σύνδεση εγκάρσιων ράβδων διά-ενότητας
– Άμιλλα -τσιπ JTAG/enhanced (EOnCE) για την ήσυχη, σε πραγματικό χρόνο διόρθωση
Συγκριτής MC56F84789VLL
• Πλήρης σειρά σύγκρισης ράγα--ραγών
• Υποστήριξη για τους υψηλούς και αργόστροφους τρόπους
• Η επιλέξιμη πηγή εισαγωγής περιλαμβάνει τις εξωτερικές καρφίτσες και εσωτερικό DACs
• Προγραμματίσημη πολικότητα παραγωγής
• 6 μπιτ προγραμματίσημο DAC ως αναφορά τάσης ανά συγκριτή
• Τρία προγραμματίσημα επίπεδα υστέρησης
• Επιλέξιμος διακόψτε στην αυξάνομαι-άκρη, την πέφτω-άκρη, ή την τραβέρσα μιας παραγωγής συγκριτών
Περιβαλλοντικές & ταξινομήσεις εξαγωγής MC56F84789VLL
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
