LM22680MRE ADJ NOPB Ρυθμιστής μεταγωγής IC Reg Buck Ρυθμιζόμενο 2a 8sopwr
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM22680MRE-ADJ/NOPB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Λειτουργία: | Βήμα - κάτω |
|---|---|---|---|
| Διαμόρφωση παραγωγής: | Θετικός | Τοπολογία: | Buck |
| Τύπος παραγωγής: | διευθετήσιμος | Αριθμός αποτελεσμάτων: | 1 |
| Τάση - που εισάγεται (λ.): | 4.5V | Τάση - που εισάγεται (Max): | 42V |
| Υψηλό φως: | LM22680MRE ADJ NOPB,ADJ NOPB IC ρυθμιστή μεταγωγής,LM22680MRE ρυθμιστή μεταγωγής IC |
||
Περιγραφή προϊόντων

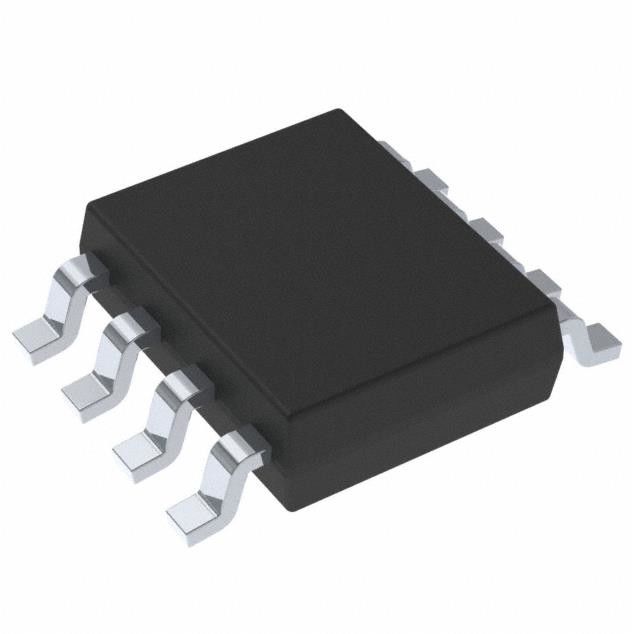

LM22680MRE-ADJ/NOPB Ρυθμιστής εναλλαγής IC Reg Buck Adjustable 2a 8sopwr
Ρυθμιστής εναλλαγής Buck Θετική Ρυθμιζόμενη 1,285V 1 Έξοδος 2A 8-PowerSOIC (0,154", πλάτος 3,90 mm)
Προδιαγραφές του LM22680MRE-ADJ/NOPB
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές μεταγωγής DC DC | |
| Mfr | Texas Instruments |
| Σειρά | SIMPLE SWITCHER® |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Κατάσταση προϊόντος | Ενεργός |
| Λειτουργία | Παραιτηθεί |
| Διαμόρφωση εξόδου | Θετικός |
| Τοπολογία | Αίξ |
| Τύπος εξόδου | Ευκανόνιστος |
| Αριθμός Εξόδων | 1 |
| Τάση - Είσοδος (Ελάχιστο) | 4,5 V |
| Τάση - Είσοδος (Μέγ.) | 42V |
| Τάση - Έξοδος (ελάχιστη/σταθερή) | 1,285 V |
| Τάση - Έξοδος (Μέγ.) | 37V |
| Ρεύμα - Έξοδος | 2Α |
| Συχνότητα - Εναλλαγή | 500 kHz |
| Σύγχρονος ανορθωτής | Οχι |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 8-PowerSOIC (0,154", πλάτος 3,90 mm) |
| Πακέτο συσκευής προμηθευτή | 8-SO PowerPad |
| Βασικός αριθμός προϊόντος | LM22680 |
Χαρακτηριστικά τουLM22680MRE-ADJ/NOPB
• Ευρύ εύρος τάσης εισόδου: 4,5 V έως 42 V
• Έλεγχος λειτουργίας εσωτερικής αντιστάθμισης τάσης
• Σταθερό με κεραμικούς πυκνωτές χαμηλού ESR
• MOSFET N-Channel 200-mΩ
• Επιλογή τάσης εξόδου:-ADJ (Έξοδοι έως 1,285 V)
• ±1,5% Ακρίβεια αναφοράς ανάδρασης
• Προεπιλεγμένη συχνότητα μεταγωγής 500 kHz
• Ρυθμιζόμενη συχνότητα μεταγωγής καιΣυγχρονισμός
• –40°C έως 125°C Θερμοκρασία διασταύρωσης λειτουργίαςΕύρος
• Καρφίτσα ενεργοποίησης ακριβείας
• Ενσωματωμένη δίοδος μπότας-λουράκι
• Ρυθμιζόμενο Soft-Start
• Πλήρως ενεργοποιημένο το WEBENCH®
• Το LM22680-Q1 είναι ένα προϊόν κατηγορίας αυτοκινήτουδηλαδή AEC-Q100 Grade 1 Qualified (–40°C έως+125°C Θερμοκρασία διασταύρωσης λειτουργίας)
• SO PowerPAD™ (Exposed Pad)
Εφαρμογές τουLM22680MRE-ADJ/NOPB
• Βιομηχανικός Έλεγχος
• Συστήματα τηλεπικοινωνιών και δεδομένων
• Ενσωματωμένα συστήματα
• Μετατροπές από Standard 24-V, 12-V και 5-VΡάγες εισόδου
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουLM22680MRE-ADJ/NOPB
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
