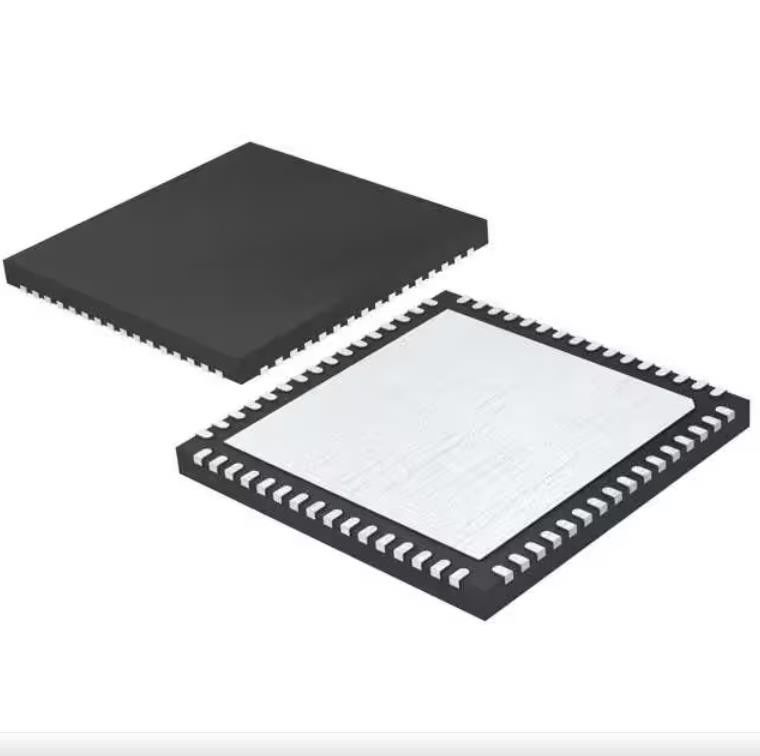

MSP430F5247IRGCR δεκαεξάμπιτη 64kb τσιπ ολοκληρωμένων κυκλωμάτων λάμψη 64vqfn Mcu
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | MSP430F5247IRGCR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Επεξεργαστής πυρήνων: | MSP430 CPUXV2 |
|---|---|---|---|
| Μέγεθος πυρήνων: | δεκαεξάμπιτος | Ταχύτητα: | 25MHz |
| Συνδετικότητα: | Ι ² Γ, IrDA, SPI, UART/USART | Περιφερειακές μονάδες: | Brown-out ανιχνεύει/επαναρυθμισμένος, DMA, POR, PWM, WDT |
| Αριθμός του I/O: | 53 | Μέγεθος μνήμης προγράμματος: | 64KB (64K Χ 8) |
Περιγραφή προϊόντων
MSP430F5247IRGCR δεκαεξάμπιτη 64kb τσιπ ολοκληρωμένων κυκλωμάτων λάμψη 64vqfn Mcu
Δεκαεξάμπιτη 25MHz 64KB μικροελεγκτών MSP430 CPUXV2 MSP430F5xx (64K Χ 8) ΛΆΜΨΗ 64-VQFN ολοκληρωμένου κυκλώματος (9x9)
Προδιαγραφές MSP430F5247IRGCR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | Texas Instruments |
| Σειρά | MSP430F5xx |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Επεξεργαστής πυρήνων | MSP430 CPUXV2 |
| Μέγεθος πυρήνων | δεκαεξάμπιτος |
| Ταχύτητα | 25MHz |
| Συνδετικότητα | Ι ² Γ, IrDA, SPI, UART/USART |
| Περιφερειακές μονάδες | Brown-out ανιχνεύει/επαναρυθμισμένος, DMA, POR, PWM, WDT |
| Αριθμός του I/O | 53 |
| Μέγεθος μνήμης προγράμματος | 64KB (64K Χ 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 8K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 1.8V ~ 3.6V |
| Μετατροπείς στοιχείων | A/D 12x10b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 64-VFQFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών | 64-VQFN (9x9) |
| Αριθμός προϊόντων βάσεων | MSP430F5247 |
Χαρακτηριστικά γνωρίσματα MSP430F5247IRGCR
• Χαμηλή σειρά ανεφοδιασμός-τάσης: 3.6 Β κάτω σε 1,8 Β
• Υπερβολικά χαμηλή κατανάλωση ισχύος
– Ενεργός τρόπος (AM): όλο το σύστημα χρονομετρά ενεργά 290 µA/MHz σε 8 MHZ, 3,0 Β, εκτέλεση προγράμματος λάμψης (χαρακτηριστικά) 150 µA/MHz σε 8 MHZ, 3,0 Β, εκτέλεση προγράμματος RAM (χαρακτηριστική)
– Εφεδρικός τρόπος (LPM3): σε πραγματικό χρόνο ρολόι (RTC) με το κρύσταλλο, το φύλακα, και τη λειτουργική, πλήρη διατήρηση RAM εποπτών ανεφοδιασμού, γρήγορο wakeup: 1.9 µA σε 2,2 Β, 2,1 µA στο χαρακτηριστικό) χαμηλής ισχύος ταλαντωτή 3,0 Β ((VLO), το γενικής χρήσης μετρητή, το φύλακα, και τη λειτουργική, πλήρη διατήρηση RAM εποπτών ανεφοδιασμού, γρήγορο wakeup: 1.4 µA σε 3,0 Β (χαρακτηριστικά)
– Από τον τρόπο (LPM4): πλήρης διατήρηση RAM, λειτουργικό, γρήγορο wakeup εποπτών ανεφοδιασμού: 1.1 µA σε 3,0 Β (χαρακτηριστικά)
– Τρόπος κλεισίματος (LPM4.5): 0,18 µA σε 3,0 Β (χαρακτηριστικά)
• Ξυπνήστε από τον εφεδρικό τρόπο σε 3,5 µs (χαρακτηριστικά)
• δεκαεξάμπιτη αρχιτεκτονική RISC, εκτεταμένη μνήμη, μέχρι το ρολόι συστημάτων 25-MHZ
• Εύκαμπτο δύναμη-διοικητικό σύστημα
– Πλήρως ενσωματωμένο LDO με την προγραμματίσημη ρυθμισμένη τάση ανεφοδιασμού πυρήνων
– Επίβλεψη, έλεγχος, και brownout τάσης ανεφοδιασμού
• Ενοποιημένο σύστημα ρολογιών
– Βρόχος ελέγχου FLL για τη σταθεροποίηση συχνότητας
– Χαμηλής ισχύος χαμηλής συχνότητας εσωτερική πηγή ρολογιών (VLO)
– Χαμηλής συχνότητας τακτοποιημένη εσωτερική πηγή αναφοράς (REFO)
– κρύσταλλα ρολογιών 32-kHz (XT1)
– Υψηλής συχνότητας κρύσταλλα μέχρι 32 MHZ (XT2)
• το δεκαεξάμπιτο χρονόμετρο TA0, Timer_A με πέντε συλλαμβάνει συγκρίνει τους καταλόγους
• το δεκαεξάμπιτο χρονόμετρο TA1, Timer_A με τρία συλλαμβάνει συγκρίνει τους καταλόγους
• το δεκαεξάμπιτο χρονόμετρο TA2, Timer_A με τρία συλλαμβάνει συγκρίνει τους καταλόγους
• το δεκαεξάμπιτο χρονόμετρο TB0, Timer_B με επτά συλλαμβάνει συγκρίνει τους καταλόγους σκιών
• Δύο καθολικές τμηματικές διεπαφές επικοινωνίας (USCIs)
– USCI_A0 και USCI_A1 κάθε υποστήριξη:
• Ενισχυμένο UART με την αυτόματη ανίχνευση baud-ποσοστού
• Κωδικοποιητής και αποκωδικοποιητής IrDA
• Σύγχρονο SPI
– USCI_B0 και USCI_B1 κάθε υποστήριξη:
• I2C
• Σύγχρονο SPI
• αναλογικός σε ψηφιακό μετατροπέας 10 μπιτ (ΠΑΧ) με την εσωτερική αναφορά, sample-and-hold
• Συγκριτής
• Ο πολλαπλασιαστής υλικού υποστηρίζει τις τριανταδυάμπιτες διαδικασίες
• Τμηματικός επί του προγραμματισμού, καμία εξωτερική τάση προγραμματισμού που απαιτείται
• εσωτερικό DMA 3 καναλιών
• Βασικό χρονόμετρο με το χαρακτηριστικό γνώρισμα RTC
• Η σύγκριση συσκευών συνοψίζει τα οικογενειακά μέλη
Εφαρμογές MSP430F5247IRGCR
• Αναλογικά συστήματα αισθητήρων
• Ψηφιακά συστήματα αισθητήρων
• Έμποροι ξυλείας στοιχείων • Γενικής χρήσης εφαρμογές
Περιβαλλοντικές & ταξινομήσεις εξαγωγής MSP430F5247IRGCR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
