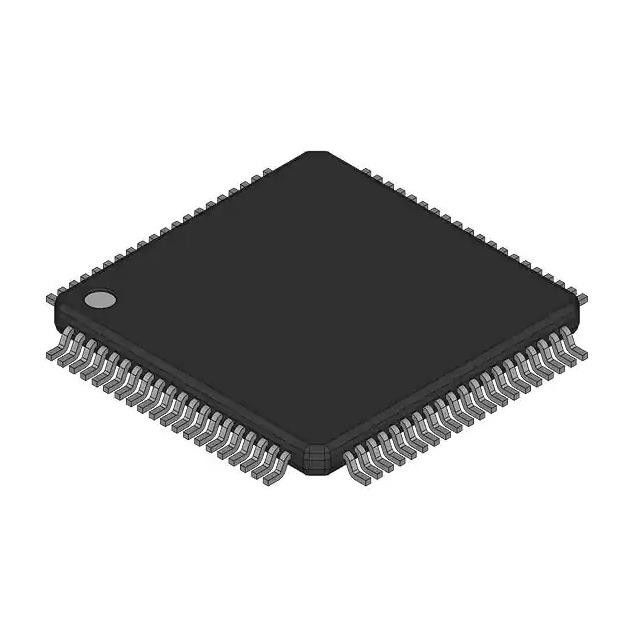

SAK-TC222S-16F133N AC Ic Chip Mcu 32bit 1mb Flash 80tqfp 128K x 8
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SAK-TC222S-16F133N ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Επεξεργαστής πυρήνων: | TriCore™ |
|---|---|---|---|
| Μέγεθος πυρήνων: | τριανταδυάμπιτος ενιαίος-πυρήνας | Ταχύτητα: | 133MHz |
| Περιφερειακές μονάδες: | DMA, WDT | Αριθμός του I/O: | 59 |
| Μέγεθος μνήμης προγράμματος: | 1MB (1M X 8) | Τύπος μνήμης προγράμματος: | ΛΑΜΨΗ |
Περιγραφή προϊόντων
SAK-TC222S-16F133N AC τρανζίστορ Ic Chip Ic Mcu 32bit 1mb Flash 80tqfp
TriCore™ AURIX™ Μικροελεγκτής IC 32-bit Single-Core 133MHz 1MB (1M x 8) FLASH PG-TQFP-80-7
Προδιαγραφές SAK-TC222S-16F133N AC
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Mfr | Infineon Technologies |
| Σειρά | AURIX™ |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Πυρήνας Επεξεργαστής | TriCore™ |
| Μέγεθος πυρήνα | 32-bit Single-Core |
| Ταχύτητα | 133 MHz |
| Συνδεσιμότητα | CANbus, FlexRay, LINbus, QSPI |
| Περιφερειακά | DMA, WDT |
| Αριθμός I/O | 59 |
| Μέγεθος μνήμης προγράμματος | 1 MB (1 εκατ. x 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 128K x 8 |
| Μέγεθος RAM | 96K x 8 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 3,3V |
| Μετατροπείς δεδομένων | A/D 24x12b |
| Τύπος ταλαντωτή | Εξωτερικός |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 80-TQFP Exposed Pad |
| Πακέτο συσκευής προμηθευτή | PG-TQFP-80-7 |
| Βασικός αριθμός προϊόντος | TC222S16 |
Χαρακτηριστικά του SAK-TC222S-16F133N AC
Η οικογένεια προϊόντων TC22x / TC21x έχει τα ακόλουθα χαρακτηριστικά:
• Μικροελεγκτής υψηλής απόδοσης με έναν πυρήνα CPU
• Power Efficient Scalar TriCore CPU (TC1.6E), με τα ακόλουθα χαρακτηριστικά:
– Συμβατότητα δυαδικού κώδικα με TC1.6P
– Λειτουργία 133 MHz σε πλήρες εύρος θερμοκρασίας
– 88 Kbyte Data Scratch-Pad RAM (DSPR)
– 8 Kbyte Instruction Scratch-Pad RAM (PSPR)
– 8 Kbyte Instruction Cache (ICACHE)
– Προσωρινή μνήμη ανάγνωσης 4 γραμμών (DRB)
• Κλειδωμένος σκιώδης πυρήνας για TC1.6E
• Πολλαπλές μνήμες on-chip
– Όλα τα ενσωματωμένα NVM και SRAM προστατεύονται από ECC
– Μνήμη Flash προγράμματος 1 Mbyte (PFLASH)
– Μνήμη Flash δεδομένων 96 Kbyte (DFLASH) που μπορεί να χρησιμοποιηθεί για εξομοίωση EEPROM
– BootROM (BROM)
• Ελεγκτής DMA 16 καναλιών με ασφαλή μεταφορά δεδομένων
• Εξελιγμένο σύστημα διακοπής (με προστασία ECC)
• Δομή διαύλου on-chip υψηλής απόδοσης
– Διασύνδεση Cross Bar 64-bit (SRI) που παρέχει γρήγορη παράλληλη πρόσβαση μεταξύ κύριας μονάδας διαύλου, CPU και μνήμες
– 32-bit System Peripheral Bus (SPB) για περιφερειακές και λειτουργικές μονάδες στο chip
– Μία γέφυρα λεωφορείου (SFI Bridge)
• Μονάδα Διαχείρισης Ασφάλειας (SMU) που χειρίζεται συναγερμούς παρακολούθησης ασφαλείας
• Μονάδα δοκιμής μνήμης με λειτουργίες ECC, Memory Initialization και MBIST (MTU)
• Υλικό I/O Monitor (IOM) για έλεγχο ψηφιακών I/O
• Ευέλικτες περιφερειακές μονάδες On-chip
– Δύο ασύγχρονα/σύγχρονα σειριακά κανάλια (ASCLIN) με υποστήριξη LIN υλικού (V1.3, V2.0, V2.1και J2602) έως 50 MBaud
– Τέσσερα κανάλια διασύνδεσης SPI σε σειρά (QSPI) με δυνατότητα master και slave έως 50 Mbit/s
– Μία μονάδα MultiCAN+ με 3 κόμβους CAN ο καθένας και 128 δωρεάν αντικείμενα μηνυμάτων με δυνατότητα ανάθεσης για υψηλήαποτελεσματικός χειρισμός δεδομένων μέσω buffering FIFO και μεταφορά δεδομένων πύλης
– 4 κανάλια Single Edge Nibble Transmission (SENT) για σύνδεση με αισθητήρες
– One Generic Timer Module (GTM) που παρέχει ένα ισχυρό σύνολο φιλτραρίσματος ψηφιακού σήματος και λειτουργικότητας χρονοδιακόπτηνα πραγματοποιήσει αυτόνομη και πολύπλοκη διαχείριση εισροών/εξόδων
– One Capture / Compare 6 module (δύο πυρήνες CCU60 και CCU61)
– Μονάδα χρονοδιακόπτη 12 γενικής χρήσης (GPT120)
• Ευέλικτη διαδοχική προσέγγιση ADC (VADC)
– Σύμπλεγμα 2 ανεξάρτητων πυρήνων ADC
– Εύρος τάσης εισόδου από 0 V έως 5,5 V (τροφοδοσία ADC)
• Ψηφιακές προγραμματιζόμενες θύρες I/O
• Υποστήριξη εντοπισμού σφαλμάτων στο chip για OCDS Level 1 (CPU, DMA, On Chip Buses)
• Διασύνδεση τεσσάρων/πέντε καλωδίων JTAG (IEEE 1149.1) ή DAP (Θύρα πρόσβασης συσκευής)
• Σύστημα διαχείρισης ενέργειας και ρυθμιστές on-chip
• Μονάδα δημιουργίας ρολογιού με σύστημα PLL
• Ενσωματωμένος ρυθμιστής τάσης
Πληροφορίες Παραγγελίας του SAK-TC222S-16F133N AC
Ο κωδικός παραγγελίας για μικροελεγκτές Infineon παρέχει ακριβή αναφορά στα απαιτούμεναπροϊόν.Αυτή η παραγγελίαΟ κωδικός προσδιορίζει:
• Η ίδια η παράγωγος, δηλαδή το σύνολο συναρτήσεων, το εύρος θερμοκρασίας και η τάση τροφοδοσίας
• Το δέμα και το είδος της παράδοσης.
Για τους διαθέσιμους κωδικούς παραγγελίας για το TC212 / TC213 / TC214 / TC222 / TC223 / TC224 παρακαλούμεαναφέρομαι στο«AURIX™ TC2x Data Sheet Addendum», το οποίο συνοψίζει όλες τις διαθέσιμες παραλλαγές.
Περιβαλλοντικές και εξαγωγικές ταξινομήσεις του SAK-TC222S-16F133N AC
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
