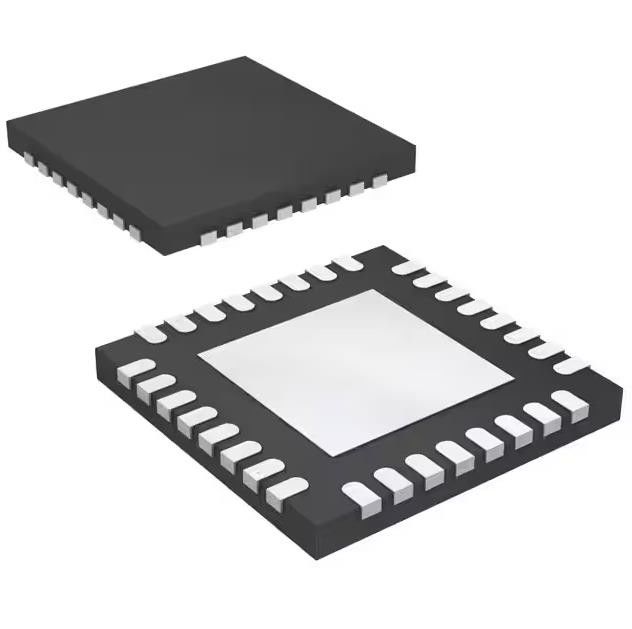

TCA6424ARGJR Ic Chip Xpndr 400khz Smbus 32uqfn I/O Expander 24 I²C

Περιγραφή προϊόντων

TCA6424ARGJR Transistor Ic Chip Ic Xpndr 400khz I2c Smbus 32uqfn

Επέκταση εισόδου/εξόδου 24 I²C, SMBus 400 kHz 32-UQFN (5x5)

Προδιαγραφές TCA6424ARGJR

Χαρακτηριστικάτου TCA6424ARGJR

• Εύρος τάσης λειτουργίας τροφοδοτικού από 1,65 V έως 5,5 V
• Επιτρέπει αμφίδρομη μετάφραση σε επίπεδο τάσης και επέκταση GPIO μεταξύ:
– 1,8-V SCL/SDA και Θύρα 1,8-V, 2,5-V, 3,3-V ή 5-VP
– 2,5-V SCL/SDA και Θύρα 1,8-V, 2,5-V, 3,3-V ή 5-VP
– 3,3-V SCL/SDA και Θύρα 1,8-V, 2,5-V, 3,3-V ή 5-VP
– 5-V SCL/SDA και Θύρα 1,8-V, 2,5-V, 3,3-V ή 5-VP
• Επέκταση I2C σε παράλληλη θύρα
• Χαμηλή κατανάλωση ρεύματος αναμονής 1 μA
• Η δράση Schmitt-Trigger επιτρέπει αργή μετάβαση εισόδου και καλύτερη προστασία από θόρυβο εναλλαγής στις εισόδους SCL και SDA
– Vhys = 0,18 V Τύπος στα 1,8 V
– Vhys = 0,25 V Τύπος στα 2,5 V
– Vhys = 0,33 V Τύπος στα 3,3 V
– Vhys = 0,5 V Τύπος στα 5 V
• Θύρες I/O με ανοχή 5-V
• Είσοδος ενεργής-χαμηλής επαναφοράς ( RESET)
• Έξοδος ανοιχτής αποστράγγισης ενεργή-χαμηλής διακοπής (INT)
• Γρήγορος δίαυλος I2C 400 kHz
• Καταχωρητής διαμόρφωσης εισόδου/εξόδου
• Καταχωρητής αντιστροφής πολικότητας
• Εσωτερική επαναφορά ενεργοποίησης
• Ενεργοποιήστε όλα τα κανάλια που έχουν διαμορφωθεί ως είσοδοι
• Δεν υπάρχει πρόβλημα κατά την ενεργοποίηση
• Φίλτρο θορύβου στις εισόδους SCL/SDA
• Έξοδοι μανδάλωσης με μέγιστη ικανότητα μετάδοσης κίνησης υψηλού ρεύματος για άμεση οδήγηση LED
• Η απόδοση ασφάλισης υπερβαίνει τα 100 mA ανά JESD 78, κατηγορίας II
• Η προστασία ESD υπερβαίνει το JESD 22
– 2000-V μοντέλο ανθρώπινου σώματος (A114-A)
– Μοντέλο μηχανής 200 V (A115-A)
– Μοντέλο φορτισμένης συσκευής 1000 V (C101)
