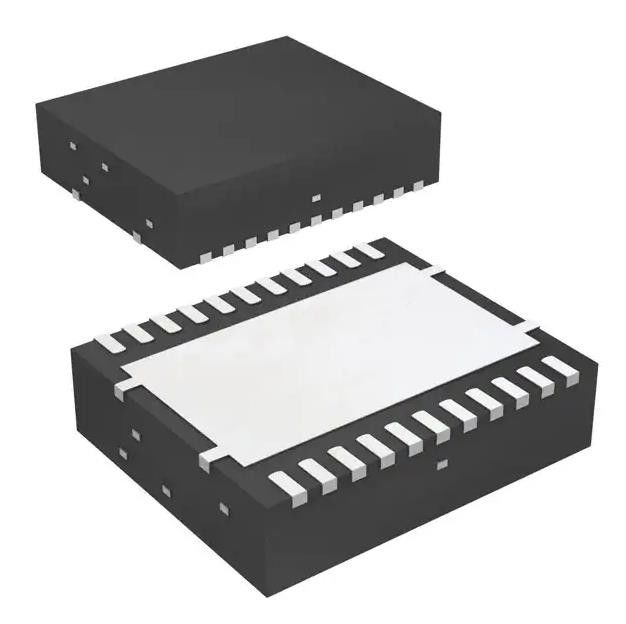

20A 22SON Switching Regulator IC Reg Buck Ρυθμιζόμενο TPS53353DQPR
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS53353DQPR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός αποτελεσμάτων: | 1 | Τάση - που εισάγεται (λ.): | 1.5V |
|---|---|---|---|
| Τάση - που εισάγεται (Max): | 15V | Τάση - παραγωγή (ελάχιστη/σταθερή): | 0.6V |
| Τάση - παραγωγή (Max): | 5.5V | Τρέχων - παραγωγή: | 20A |
| Συχνότητα - μετατροπή: | 250kHz ~ 1MHz | Σύγχρονος διορθωτής: | Ναι |
| Υψηλό φως: | 20A 22SON Switching Regulator IC,Buck Adjustable TPS53353DQPR,Switching Regulator IC Reg Buck |
||
Περιγραφή προϊόντων
TPS53353DQPR Τρανζίστορ Ic Chip Ic Reg Buck Ρυθμιζόμενο 20a 22son
TPS53353DQPR Switching Regulator IC Reg Buck Adjustable 20a 22son
Buck Switching Regulator IC Θετικό Ρυθμιζόμενο 0,6V 1 Έξοδος 20A 22-PowerLFDFN
Προδιαγραφές TPS53353DQPR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές μεταγωγής DC DC | |
| Mfr | Texas Instruments |
| Σειρά | D-CAP™, Eco-Mode™ |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Λειτουργία | Παραιτηθεί |
| Διαμόρφωση εξόδου | Θετικός |
| Τοπολογία | Αίξ |
| Τύπος εξόδου | Ευκανόνιστος |
| Αριθμός Εξόδων | 1 |
| Τάση - Είσοδος (Ελάχιστο) | 1,5V |
| Τάση - Είσοδος (Μέγ.) | 15V |
| Τάση - Έξοδος (ελάχιστη/σταθερή) | 0,6V |
| Τάση - Έξοδος (Μέγ.) | 5,5 V |
| Ρεύμα - Έξοδος | 20Α |
| Συχνότητα - Εναλλαγή | 250kHz ~ 1MHz |
| Σύγχρονος ανορθωτής | Ναί |
| Θερμοκρασία λειτουργίας | -40°C ~ 85°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 22-PowerLFDFN |
| Πακέτο συσκευής προμηθευτή | 22-LSON-CLIP (6x5) |
| Βασικός αριθμός προϊόντος | TPS53353 |
Χαρακτηριστικάτου TPS53353DQPR
• Νέο διαθέσιμο προϊόν:
TPS548B28 16-V, 20-Aμετατροπέας σύγχρονου buckμε απομακρυσμένη αίσθηση
• Μετατροπή τάσης εισόδουεύρος: 1,5 V έως 15 V
• Εύρος τάσης εισόδου VDD: 4.5 V έως 25 V
• Απόδοση 92% από 12 V έως1,5 V στα 20 A
• Εύρος τάσης εξόδου: 0,6 Vέως 5,5 V
• Έξοδος 5-V LDO
• Υποστηρίζει είσοδο μονής ράγας
• Ενσωματωμένα MOSFET ισχύοςμε 20 Α τουσυνεχές ρεύμα εξόδου
• Αυτόματη παράβλεψη Eco-mode™ γιααποδοτικότητα ελαφρού φορτίου
• < 10-μA ρεύμα διακοπής λειτουργίας
• Λειτουργία D-CAP™ με γρήγορηπαροδική απόκριση
• Επιλογή εναλλαγήςσυχνότητα από 250 kHz έως 1MHz με εξωτερική αντίσταση
• Επιλογή αυτόματης παράβλεψης ή PWM
- μόνο λειτουργία
• Ενσωματωμένη αναφορά 1% 0,6-V
• 0,7-ms, 1,4-ms, 2,8-ms και5,6 ms με δυνατότητα επιλογήςεσωτερική τάση σερβομηχανήαρχή
• Ενσωματωμένος διακόπτης ενίσχυσης
• Εκκίνηση με προφόρτισηικανότητα
• Ρυθμιζόμενο υπερέντασηόριο με θερμικόαποζημίωση
• Υπέρταση, υπόταση,UVLO, καιπροστασία υπερθερμοκρασίας
• Υποστηρίζει όλη την κεραμική έξοδοπυκνωτές
• Άνοιγμα αποστράγγισης ρεύματος-καλόένδειξη
• Ενσωματώνει NexFET™ power τεχνολογία μπλοκ
• Πακέτο QFN 22 ακίδων μεPowerPAD™
• Για προϊόντα ισχύος SWIFT™τεκμηρίωση, βλ
Εφαρμογές του TPS53353DQPR
• Enterprise rack Servers και αποθήκευση
• Ενσύρματοι διακόπτες και δρομολογητές δικτύωσης
• ASIC, SoC, FPGA, πυρήνας DSP και τάση I/O
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις του TPS53353DQPR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 2 (1 έτος) |
| Κατάσταση REACH | Επηρεάζεται το REACH |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
