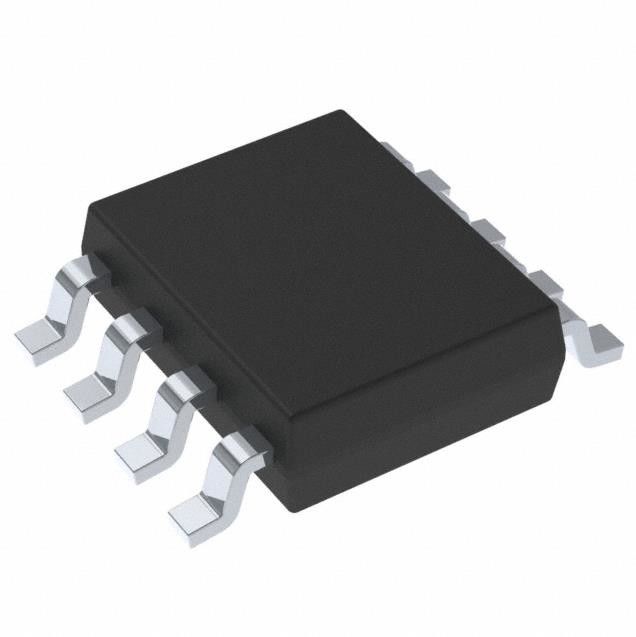

TPS54360DDAR Ρυθμιστής μεταγωγής IC Positive Reg Bck Split Rail Adj 8sopwr
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS54360DDAR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Διαμόρφωση παραγωγής: | Θετικός | Τοπολογία: | Buck, διασπασμένη ράγα |
|---|---|---|---|
| Τύπος παραγωγής: | διευθετήσιμος | Αριθμός αποτελεσμάτων: | 1 |
| Τάση - που εισάγεται (λ.): | 4.5V | Τάση - που εισάγεται (Max): | 60V |
| Τάση - παραγωγή (ελάχιστη/σταθερή): | 0.8V | Τάση - παραγωγή (Max): | 58.8V |
| Υψηλό φως: | TPS54360DDAR Switching Regulator IC,TPS54360DDAR,Reg Bck Split Rail Adj 8sopwr |
||
Περιγραφή προϊόντων
TPS54360DDAR Τρανζίστορ Ic Chip Ic Reg Bck Split Rail Adj 8sopwr
TPS54360DDAR Ρυθμιστής μεταγωγής IC Positive Reg Bck Split Rail Adj 8sopwr
Buck, Split Rail Switching Regulator IC Θετικό Ρυθμιζόμενο 0,8V 1 Έξοδος 3,5A 8-PowerSOIC (0,154", 3,90mm Πλάτος)
Προδιαγραφές TPS54360DDAR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές μεταγωγής DC DC | |
| Mfr | Texas Instruments |
| Σειρά | Eco-Mode™ |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Κατάσταση προϊόντος | Όχι για νέα σχέδια |
| Λειτουργία | Παραιτηθεί |
| Διαμόρφωση εξόδου | Θετικός |
| Τοπολογία | Buck, Split Rail |
| Τύπος εξόδου | Ευκανόνιστος |
| Αριθμός Εξόδων | 1 |
| Τάση - Είσοδος (Ελάχιστο) | 4,5 V |
| Τάση - Είσοδος (Μέγ.) | 60V |
| Τάση - Έξοδος (ελάχιστη/σταθερή) | 0,8V |
| Τάση - Έξοδος (Μέγ.) | 58,8 V |
| Ρεύμα - Έξοδος | 3,5Α |
| Συχνότητα - Εναλλαγή | 100kHz ~ 2,5MHz |
| Σύγχρονος ανορθωτής | Οχι |
| Θερμοκρασία λειτουργίας | -40°C ~ 150°C (TJ) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 8-PowerSOIC (0,154", πλάτος 3,90 mm) |
| Πακέτο συσκευής προμηθευτή | 8-SO PowerPad |
| Βασικός αριθμός προϊόντος | TPS54360 |
Χαρακτηριστικάτου TPS54360DDAR
• 4,5-V έως 60-V (65-V Abs Max)Εύρος εισόδου
• Συνεχές ρεύμα 3,5-Α, 4,5-ΑΕλάχιστη κορυφήΌριο ρεύματος πηνίου
• Έλεγχος τρέχουσας λειτουργίας DC/DCΜετατροπέας
• MOSFET 92-mΩ High-Side
• Υψηλή απόδοση σε ελαφρά φορτίαμε παλμική παράλειψηEco-mode™
• Χαμηλή εγκατάλειψη σε ελαφρά φορτία μεΕνσωματωμένο ΜΠΟΤΕπαναφόρτιση FET
• Ηρεμία λειτουργίας 146-μAΡεύμα
• Ρεύμα διακοπής λειτουργίας 2-μA
• Σταθερή μεταγωγή από 100 kHz έως 2,5 MHz Συχνότητα
• Συγχρονίζεται με το εξωτερικό ρολόι
• Ρυθμιζόμενη τάση UVLO καιΥστέρηση
• Εσωτερική μαλακή εκκίνηση
• Ακριβές ρεύμα ανά κύκλοΟριο
• Θερμική, Υπερτάση, καιΑναδίπλωση συχνότηταςΠΡΟΣΤΑΣΙΑ
• 0,8 V 1% Εσωτερική ΤάσηΑναφορά
• 8-Terminal HSOIC με PowerPAD™Πακέτο
• –40°C έως 150°C TJ ΛειτουργίαΕύρος
• Δημιουργήστε ένα προσαρμοσμένο σχέδιο χρησιμοποιώντας τοTPS54360 μετο WEBENCH® Power Designer
Εφαρμογές του TPS54360DDAR
• Συστήματα Ηλεκτρικής Ενέργειας 12-V, 24-V και 48-V Βιομηχανικής, Αυτοκινήτων και Επικοινωνιών
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις του TPS54360DDAR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 2 (1 έτος) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
