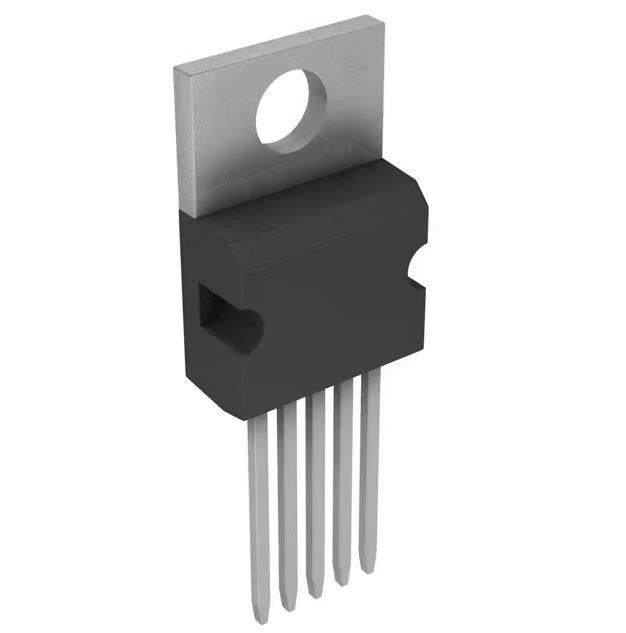

LM2576HVT-ADJ/NOPB ολοκληρωμένο κύκλωμα Chip Reg Buck Adj 3a To220-5
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM2576HVT-ADJ/NOPB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Διαμόρφωση παραγωγής: | Θετικός | Τοπολογία: | Buck |
|---|---|---|---|
| Τύπος παραγωγής: | διευθετήσιμος | Αριθμός αποτελεσμάτων: | 1 |
| Τάση - που εισάγεται (λ.): | 4V | Τάση - που εισάγεται (Max): | 60V |
| Τάση - παραγωγή (ελάχιστη/σταθερή): | 1.23V | Τάση - παραγωγή (Max): | 57v |
Περιγραφή προϊόντων
LM2576HVT-ADJ/NOPB Τρανζίστορ Ic Chip Ic Reg Buck Adj 3a To220-5
Buck Switching Regulator IC Θετικό Ρυθμιζόμενο 1,23V 1 Έξοδος 3A TO-220-5
Προδιαγραφές LM2576HVT-ADJ/NOPB
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές μεταγωγής DC DC | |
| Mfr | Texas Instruments |
| Πακέτο | Σωλήνας |
| Κατάσταση προϊόντος | Ενεργός |
| Λειτουργία | Παραιτηθεί |
| Διαμόρφωση εξόδου | Θετικός |
| Τοπολογία | Αίξ |
| Τύπος εξόδου | Ευκανόνιστος |
| Αριθμός Εξόδων | 1 |
| Τάση - Είσοδος (Ελάχιστο) | 4V |
| Τάση - Είσοδος (Μέγ.) | 60V |
| Τάση - Έξοδος (ελάχιστη/σταθερή) | 1,23 V |
| Τάση - Έξοδος (Μέγ.) | 57 V |
| Ρεύμα - Έξοδος | 3Α |
| Συχνότητα - Εναλλαγή | 52 kHz |
| Σύγχρονος ανορθωτής | Οχι |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος τοποθέτησης | Μέσα από την τρύπα |
| Πακέτο / Θήκη | ΤΟ-220-5 |
| Πακέτο συσκευής προμηθευτή | ΤΟ-220-5 |
| Βασικός αριθμός προϊόντος | LM2576 |
Χαρακτηριστικάτου LM2576HVT-ADJ/NOPB
• Νεότερα διαθέσιμα προϊόντα:
– LMR51430 4,5 έως 36-V, 3-A, 500-kHz και 1,1-Σύγχρονος μετατροπέας MHz
– LM76003 3,5 έως 60-V, 3,5-A, 300-kHz έως 2,2-Σύγχρονος μετατροπέας MHz
• Για ταχύτερο χρόνο στην αγορά:
– TLVM13630 3 έως 36-V, 3-A, 200-kHzέως 2,2 MHzμονάδα ισχύος
• 3,3-V, 5-V, 12-V, 15-V καιρυθμιζόμενη έξοδοςεκδόσεις
• Ρυθμιζόμενη τάση εξόδου έκδοσηςεύρος, 1,23 V έως37 V (57 V για έκδοση HV) ±4%μέγιστο πάνω από τη γραμμήκαι συνθήκες φορτίου
• Καθορισμένο ρεύμα εξόδου 3-Α
• Ευρύ εύρος τάσης εισόδου: 40 V Πάνωέως 60 V για HVεκδοχή
• Απαιτεί μόνο τέσσερις εξωτερικέςσυστατικά
• Εσωτερική σταθερής συχνότητας 52 kHzταλαντωτής
• Δυνατότητα TTL-shutdown, χαμηλής ισχύοςκατάσταση αναμονής
• Υψηλής απόδοσης
• Χρησιμοποιεί άμεσα διαθέσιμα πρότυπαεπαγωγείς
• Δημιουργήστε ένα προσαρμοσμένο σχέδιο χρησιμοποιώντας τοLMR33630 ήLM76003 με το WEBENCH® PowerΣχεδιαστής
Εφαρμογές LM2576HVT-ADJ/NOPB
• Κινητήρες κινητήρα
• Δίκτυο εμπόρων και PSU διακομιστή
• Συσκευές
• Εξοπλισμός δοκιμής και μέτρησης
Περιβαλλοντικές και εξαγωγικές ταξινομήσεις του LM2576HVT-ADJ/NOPB
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
