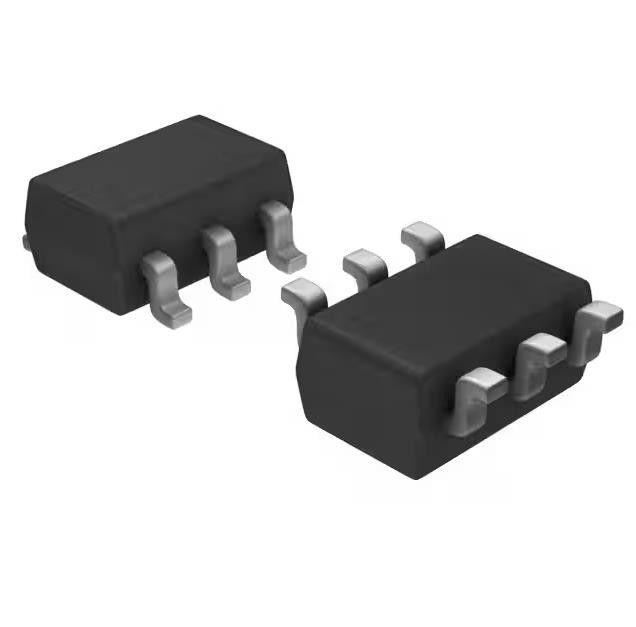

TPS22918TDBVRQ1 διακόπτης ν-Chan 1:1 sot23-6 ολοκληρωμένου κυκλώματος Pwr τσιπ ολοκληρωμένου κυκλώματος κρυσταλλολυχνιών
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS22918TDBVRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Τύπος διακοπτών: | Γενικός σκοπός |
|---|---|---|---|
| Αριθμός αποτελεσμάτων: | 1 | - Που εισάγεται αναλογία: Παραγωγή: | 1:01 |
| Διαμόρφωση παραγωγής: | Υψηλή πλευρά | Τύπος παραγωγής: | N-Channel |
| Διεπαφή: | On/Off | Τάση - φορτίο: | 1V ~ 5,5V |
Περιγραφή προϊόντων
TPS22918TDBVRQ1 Τρανζίστορ Ic Chip Ic Pwr Διακόπτης N-Chan 1:1 Sot23-6
Διακόπτης τροφοδοσίας/Πρόγραμμα οδήγησης 1:1 N-Channel 2A SOT-23-6
Προδιαγραφές TPS22918TDBVRQ1
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Διακόπτες διανομής ισχύος, προγράμματα οδήγησης φορτίου | |
| Mfr | Texas Instruments |
| Σειρά | Αυτοκίνητο, AEC-Q100 |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Κατάσταση προϊόντος | Ενεργός |
| Τύπος διακόπτη | Γενικού σκοπού |
| Αριθμός Εξόδων | 1 |
| Αναλογία - Είσοδος:Έξοδος | 1:1 |
| Διαμόρφωση εξόδου | Ψηλή πλευρά |
| Τύπος εξόδου | N-Channel |
| Διεπαφή | On/Off |
| Τάση - Φορτίο | 1V ~ 5,5V |
| Τάση - Τροφοδοσία (Vcc/Vdd) | Δεν απαιτείται |
| Ρεύμα - Έξοδος (Μέγ.) | 2Α |
| Rds On (Τύπος) | 52 mOhm |
| Τύπος εισόδου | Μη αντιστρεπτική |
| Χαρακτηριστικά | Εκφόρτιση φορτίου, Ελεγχόμενος ρυθμός περιστροφής |
| Προστασία σφαλμάτων | - |
| Θερμοκρασία λειτουργίας | -40°C ~ 105°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο συσκευής προμηθευτή | ΣΩΤ-23-6 |
| Πακέτο / Θήκη | ΣΩΤ-23-6 |
| Βασικός αριθμός προϊόντος | TPS22918 |
Χαρακτηριστικά του TPS22918TDBVRQ1
• AEC-Q100 Qualified
• Ενσωματωμένος μονοκάναλος διακόπτης φορτίου
• Κατάλληλο για εφαρμογές αυτοκινήτων:
– Βαθμός θερμοκρασίας συσκευής 2: –40°C έωςΕύρος θερμοκρασίας λειτουργίας περιβάλλοντος +105°C
• Δυνατότητα λειτουργικής ασφάλειας
– Τεκμηρίωση που είναι διαθέσιμη για να βοηθήσει τη λειτουργικότητασχεδιασμός συστήματος ασφαλείας
• Εύρος τάσης εισόδου: 1 V έως 5,5 V
• Low On-Resistance (RON)
– RON 52 mΩ (τυπικό) σε VIN 5 V
– RON 53 mΩ (τυπικό) σε VIN 3,3 V
• 2-A Μέγιστο συνεχόμενο ρεύμα διακόπτη
• Χαμηλό ρεύμα ηρεμίας
– 8,3 µA (τυπικό) σε VIN 3,3 V
• Το κατώφλι εισόδου χαμηλού ελέγχου επιτρέπει τη χρήση 1 V ήυψηλότερο GPIO
• Ρυθμιζόμενη εκφόρτιση γρήγορης εξόδου (QOD)
• Ρυθμιζόμενος χρόνος ανύψωσης με καρφίτσα CT
• Μικρό πακέτο SOT23-6 (DBV)
– 2,9 mm × 2,8 mm, Βήμα 0,95 mm,
Ύψος 1,45 mm (με καλώδια)
• Δοκιμασμένη απόδοση ESD ανά AEC Q100
– 2-kV HBM και 750-V CDM
Εφαρμογές του TPS22918TDBVRQ1
• Ηλεκτρονικά αυτοκινήτων
• Infotainment
• Συστάδα
• ADAS (Advanced Driver Assistance Systems)
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις του TPS22918TDBVRQ1
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
