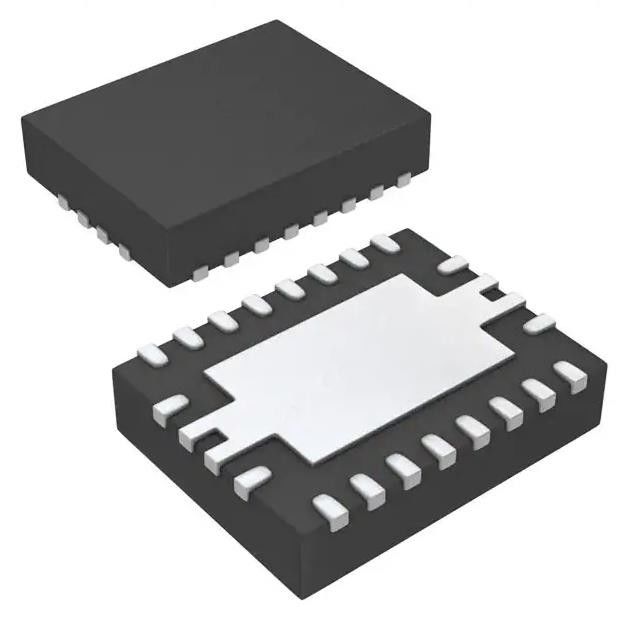

Η πολυ επιφάνεια ολοκληρωμένου κυκλώματος 20VQFN 12.6V φορτιστών χημείας τοποθετεί το ολοκληρωμένο κύκλωμα BQ24130RHLR
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | BQ24130RHLR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | BQ24130RHLR | Αριθμός κυττάρων: | 1 ~ 3 |
|---|---|---|---|
| Τάση πακέτων μπαταριών: | 12.6V | Τάση - ανεφοδιασμός (Max): | 17V |
| Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C (TA) | Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί |
| Συσκευασία συσκευών προμηθευτών: | 20-VQFN (3.5x4.5) | Διεπαφή: | - |
| Υψηλό φως: | Πολυ ολοκληρωμένο κύκλωμα φορτιστών χημείας,Ολοκληρωμένο κύκλωμα 20VQFN φορτιστών,12.6V BQ24130RHLR |
||
Περιγραφή προϊόντων
Πολυ-χημεία 20-VQFN 12.6V ολοκληρωμένου κυκλώματος φορτιστών τσιπ των οδηγήσεων BQ24130RHLR SMD
ΡΌΠΑΛΟ CHG MULTCHEM 1-3CL ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ ΠΟΛΥ-ΧΗΜΕΊΑΣ 20-VQFN ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ ΦΟΡΤΙΣΤΏΝ (3.5X4.5)
Οι σειρές BQ2409x συσκευών είναι ιδιαίτερα ενσωματωμένο λι-ιόν και γραμμικές συσκευές φορτιστών λι-POL targete στις διαστημικός-περιορισμένες φορητές εφαρμογές.
Χαρακτηριστικά γνωρίσματα BQ24130RHLR
600kHz σύγχρονος φορτιστής διακόπτης-τρόπου με 4 ενσωματωμένα ν-MOSFETs
Μέχρι την αποδοτικότητα 96%
Εκτίμηση εισαγωγής 30 Β με Overvoltage 18V την προστασία
- 4.5 Β στη 17 εισαγμένη Β τάση δαπανών μπαταριών λειτουργούσας σειράς - 1,2, ή 3-κύτταρο με 4.2V/Cell
Σταθερή τρέχουσα έξοχη χρέωση πυκνωτών
Υψηλή ολοκλήρωση
- Ενσωματωμένα MOSFETs μετατροπής 20-β
- Ενσωματωμένη δίοδος δολωμάτων
- Εσωτερική εσωτερική ψηφιακή μαλακή έναρξη αποζημιώσεων βρόχων
Ασφάλεια
Ο βρόχος θερμικού κανονισμού στραγγαλίζει το πίσω ρεύμα για να περιορίσει το θερμικό κλείσιμο Tj=120°C
- Η καυτή/κρύα δαπάνη αίσθησης θερμικών αντιστάσεων μπαταριών αναστέλλει
- Overvoltage εισαγωγής προστασία
- Κύκλος από τον κύκλο τρέχον όριο
Ακρίβεια
- Κανονισμός τάσης δαπανών ±0.5%
- Τρέχων κανονισμός δαπανών ±4%
Ρεύμα μπαταριών λιγότερο από 15 μA με τον προσαρμοστή αφαιρούμενο
Ιδιότητες προϊόντων BQ24130RHLR
|
Mfr
|
Texas Instruments
|
|
Σειρά
|
-
|
|
Προϊόν
|
BQ24130RHLR
|
|
Χημεία μπαταριών
|
Πολυ-χημεία
|
|
Αριθμός κυττάρων
|
1 ~ 3
|
|
Τρέχων - χρεώνοντας
|
Σταθερός - προγραμματίσημος
|
|
Προγραμματίσημα χαρακτηριστικά γνωρίσματα
|
-
|
|
Προστασία ελαττωμάτων
|
Πέρα από τη θερμοκρασία, πέρα από την τάση
|
|
Ρεύμα δαπανών - Max
|
-
|
|
Τάση πακέτων μπαταριών
|
12.6V
|
|
Τάση - ανεφοδιασμός (Max)
|
17V
|
|
Διεπαφή
|
-
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 85°C (TA)
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
20-VFQFN εκτεθειμένο μαξιλάρι
|
|
Συσκευασία συσκευών προμηθευτών
|
20-VQFN (3.5x4.5)
|
|
Αριθμός προϊόντων βάσεων
|
BQ24130
|
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 2 (1 έτος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Εφαρμογές BQ24130RHLR
· Netbook και εξαιρετικά-κινητοί υπολογιστές
· Φορητά τερματικά συλλογής δεδομένων
· Φορητοί εκτυπωτές
· Ιατρικός εξοπλισμός διαγνωστικών
· Φορτιστές κόλπων μπαταριών
· Εφεδρικα συστήματα
· Λι-lon/Li-πολυμερές σώμα μπαταρία και έξοχες εφαρμογές πυκνωτών
