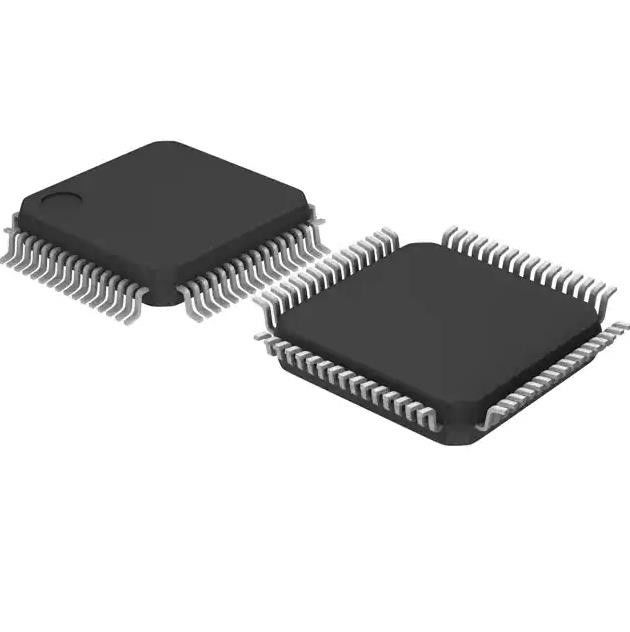

STM32F100RDT6B DIP IC Υποδοχές IC MCU 32BIT 384KB FLASH 64LQFP 2V ~ 3,6V
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | STM32F100RDT6B |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | STM32F100RDT6B | Μέγεθος πυρήνων: | τριανταδυάμπιτος ενιαίος-πυρήνας |
|---|---|---|---|
| Συνδετικότητα: | Ι ² Γ, IrDA, LINbus, SPI, UART/USART | Αριθμός του I/O: | 51 |
| Μέγεθος μνήμης προγράμματος: | 384KB (384K x 8) | Μέγεθος RAM: | 32K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd): | 2V ~ 3.6V | Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C (TA) |
Περιγραφή προϊόντων
STM32F100RDT6B DIP IC Υποδοχές IC MCU 32BIT 384KB FLASH 64LQFP 2V ~ 3,6V
ARM® Cortex®-M3 STM32F1 IC μικροελεγκτή 32-bit Single-Core 24MHz 384KB (384K x 8) FLASH 64-LQFP (10x10)
Η οικογένεια STM32F100 Value Line περιλαμβάνει συσκευές σε τρία διαφορετικά πακέτα που κυμαίνονται από 64 ακίδες έως 144 ακίδες.
Χαρακτηριστικά τουSTM32F100RDT6B
• Έως 16 χρονόμετρα
– Έως επτά χρονόμετρα 16-bit, το καθένα με έως και 4
IC/OC/PWM ή μετρητής παλμών
– Ένας προηγμένος έλεγχος 16-bit, 6 καναλιών
χρονοδιακόπτης: έως 6 κανάλια για έξοδο PWM,
δημιουργία νεκρού χρόνου και διακοπή έκτακτης ανάγκης
– Ένα χρονόμετρο 16 bit, με 2 IC/OC, 1
OCN/PWM, παραγωγή νεκρού χρόνου και
διακοπή έκτακτης ανάγκης
– Δύο χρονόμετρα 16-bit, το καθένα με
IC/OC/OCN/PWM, παραγωγή νεκρού χρόνου
και διακοπή έκτακτης ανάγκης
– Δύο χρονόμετρα φύλακα
– Χρονοδιακόπτης SysTick: 24-bit downcounter
– Δύο βασικοί χρονοδιακόπτες 16-bit για την οδήγηση του DAC
• Έως 11 διεπαφές επικοινωνίας
– Έως δύο διεπαφές I2C (SMBus/PMBus)
– Έως 3 USART (διεπαφή ISO 7816, LIN,
Δυνατότητα IrDA, έλεγχος μόντεμ)
– Έως 2 UART
– Έως 3 SPI (12 Mbit/s)
– Έλεγχος ηλεκτρονικών καταναλωτών (CEC) I/F
• Μονάδα υπολογισμού CRC, μοναδικό αναγνωριστικό 96-bit
Προδιαγραφές τουSTM32F100RDT6B
|
Mfr
|
STMicroelectronics
|
|
Σειρά
|
STM32F1
|
|
Προϊόν
|
STM32F100RDT6B
|
|
Πυρήνας Επεξεργαστής
|
ARM® Cortex®-M3
|
|
Μέγεθος πυρήνα
|
32-bit Single-Core
|
|
Ταχύτητα
|
24 MHz
|
|
Συνδεσιμότητα
|
I²C, IrDA, LINbus, SPI, UART/USART
|
|
Περιφερειακά
|
DMA, PDR, POR, PVD, PWM, Αισθητήρας θερμοκρασίας, WDT
|
|
Αριθμός I/O
|
51
|
|
Μέγεθος μνήμης προγράμματος
|
384KB (384K x 8)
|
|
Τύπος μνήμης προγράμματος
|
ΛΑΜΨΗ
|
|
Μέγεθος EEPROM
|
-
|
|
Μέγεθος RAM
|
32 Χ 8
|
|
Τάση - Τροφοδοσία (Vcc/Vdd)
|
2V ~ 3,6V
|
|
Μετατροπείς δεδομένων
|
A/D 16x12b;D/A 2x12b
|
|
Τύπος ταλαντωτή
|
Εσωτερικός
|
|
Θερμοκρασία λειτουργίας
|
-40°C ~ 85°C (TA)
|
|
Τύπος τοποθέτησης
|
Αναρτημένο στην επιφάνεια
|
|
Πακέτο / Θήκη
|
64-LQFP
|
|
Πακέτο συσκευής προμηθευτή
|
64-LQFP (10x10)
|
|
Βασικός αριθμός προϊόντος
|
STM32F100
|
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
