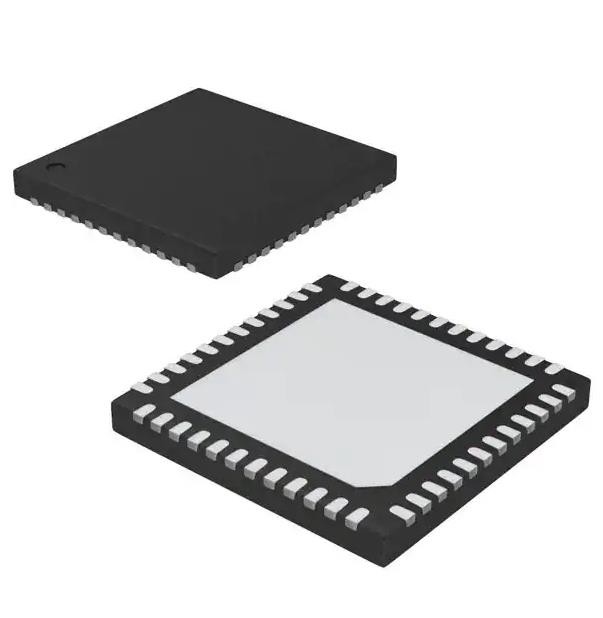

Μη-αναστροφή 48-QFN ολοκληρωμένου κυκλώματος οδηγών πυλών μισό-γεφυρών RAA2270634GNP#MA0 (7x7)
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | RAA2270634GNP#MA0 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | RAA2270634GNP#MA0 | Τύπος καναλιών: | 3-phase |
|---|---|---|---|
| Αριθμός οδηγών: | 3 | Τάση - ανεφοδιασμός: | 4,5V ~ 60V |
| Χρόνος ανόδου/πτώση (τύπος): | 40ns, 40ns | Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C (TA) |
| Συσκευασία συσκευών προμηθευτών: | 48-QFN (7x7) | Τρέχων - μέγιστη παραγωγή (πηγή, νεροχύτης): | 1Α, 2Α |
Περιγραφή προϊόντων
Μη-αναστροφή 48-QFN ολοκληρωμένου κυκλώματος οδηγών πυλών μισό-γεφυρών RAA2270634GNP#MA0 (7x7)
ΤΡΙΦΑΣΙΚΟΣ ΟΔΗΓΌΣ ΜΗΧΑΝΏΝ 60V, 7X
Χαρακτηριστικά γνωρίσματα RAA2270634GNP#MA0
▪Ευρεία σειρά VIN: 4.5V σε 60V (ABS 65V ανώτατα)
▪Φάσμα συχνότητας μετατροπής μέχρι 200kHz
▪3-Phase κίνηση για την εφαρμογή BLDC
• Μέγιστα πηγή 1A/2A/ρεύμα νεροχυτών με
προγραμματίσημη δύναμη κίνησης
• Υποστηρίξεις 8 διευθετήσιμα επίπεδα δύναμης κίνησης
μέσω της διεπαφής και 16 υλικού διευθετήσιμων
επίπεδα δύναμης κίνησης μέσω της διεπαφής SPI
▪Προσαρμοστικός και διευθετήσιμος νεκρός χρόνος
▪Πλήρως ενσωματωμένη αρχιτεκτονική παροχής ηλεκτρικού ρεύματος
• Δύο VCC LDOs επιτρέπουν το χαμηλό ΔΕΙΚΤΗ ΝΟΗΜΟΣΎΝΗΣ τρόπου ύπνου
• ρυθμιστής μετατροπής buck-ώθησης 500mA
παράγει την τάση κίνησης (5V σε 15V διευθετήσιμο)
• 200mA διευθετήσιμη παραγωγή LDO για τις προμήθειες MCU
▪Εύκαμπτη διαμόρφωση
• τρόπος 3 φάσης HI/LI και τρόπος 3 φάσης PWM
• Μισό-γέφυρα υποστήριξης, διαμόρφωση πλήρης-γεφυρών
▪Τρεις τρέχοντες ενισχυτές αίσθησης
• Τέσσερα επίπεδα ρύθμισης κέρδους αίσθησης
• Το συνεχές ρεύμα υποστηρίξεων αντιστάθμισε τη βαθμολόγηση κατά τη διάρκεια δύναμη-επάνω
και σε ώρα πτήσης
• Υποστηρίζει και ο δύο την έδαφος-δευτερεύουσα αίσθηση διακλαδώσεων ή
MOSFET RDS χαμηλός-πλευράς (ΕΠΆΝΩ) αίσθηση
▪Πίσω-EMF που αισθάνεται για τη sensorless λειτουργία BLDC
Προδιαγραφές RAA2270634GNP#MA0
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Κατηγορία
|
Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα)
Διαχείριση δύναμης (PMIC)
Οδηγοί πυλών
|
|
Mfr
|
Ηλεκτρονική Αμερική INC Renesas
|
|
Σειρά
|
-
|
|
Προϊόν
|
RAA2270634GNP#MA0
|
|
Οδηγημένη διαμόρφωση
|
Μισό-γέφυρα
|
|
Τύπος καναλιών
|
3-Phase
|
|
Αριθμός οδηγών
|
3
|
|
Τύπος πυλών
|
N-Channel MOSFET
|
|
Τάση - ανεφοδιασμός
|
4.5V ~ 60V
|
|
Τάση λογικής - VIL, VIH
|
-
|
|
Τρέχων - μέγιστη παραγωγή (πηγή, νεροχύτης)
|
1A, 2A
|
|
Τύπος εισαγωγής
|
Μη-αναστροφή
|
|
Χρόνος ανόδου/πτώση (τύπος)
|
40ns, 40ns
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 125°C (TA)
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
48-WFQFN εκτεθειμένο μαξιλάρι
|
|
Συσκευασία συσκευών προμηθευτών
|
48-QFN (7x7)
|
|
Αριθμός προϊόντων βάσεων
|
RAA2270634
|
Εφαρμογές RAA2270634GNP#MA0
▪Εργαλεία δύναμης, ανεμιστήρες, αντλίες, ε-ποδήλατα
▪Βιομηχανική αυτοματοποίηση, ρομποτική, κηφήνες
Περιβαλλοντικές & ταξινομήσεις εξαγωγής
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
