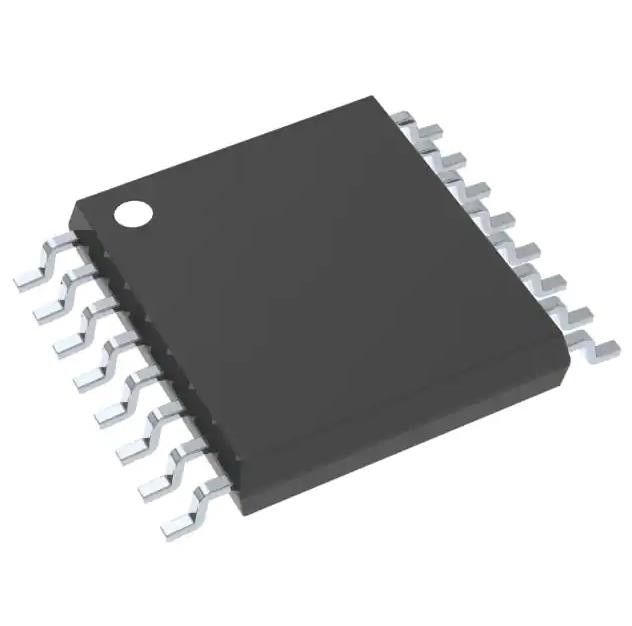

SN65LVDS32PWRG4 chip ολοκληρωμένου κυκλώματος 0/4 16TSSOP Δέκτης LVDS
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | SN65LVDS32PWRG4 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | SN65LVDS32PWRG4 | Τύπος: | Δέκτης |
|---|---|---|---|
| Πρωτόκολλο: | LVDS | Αριθμός οδηγών/δεκτών: | 0/4 |
| Υστέρηση δεκτών: | 50 mV | Ποσοστό στοιχείων: | 400Mbps |
| Τάση - ανεφοδιασμός: | 3V ~ 3.6V | Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C |
Περιγραφή προϊόντων
SN65LVDS32PWRG4 chip ολοκληρωμένου κυκλώματος 0/4 16TSSOP Δέκτης LVDS
0/4 Δέκτης LVDS 16-TSSOP
τα ηλεκτρικά χαρακτηριστικά της διαφορικής σηματοδότησης χαμηλής τάσης (LVDS).Το LVDS ορίζεται στο
Πρότυπο TIA/EIA-644.Αυτή η βελτιωμένη απόδοση αντιπροσωπεύει τη δεύτερη γενιά δέκτη
προϊόντα για αυτό το πρότυπο, παρέχοντας μια καλύτερη συνολική λύση για το καλωδιακό περιβάλλον.Αυτή η γενιά
των προϊόντων αποτελεί επέκταση του συνολικού χαρτοφυλακίου προϊόντων της TI και δεν αντικαθιστά απαραίτητα τους παλαιότερους δέκτες LVDS.
Χαρακτηριστικά τουSN65LVDS32PWRG4
Πληροί ή υπερβαίνει τις απαιτήσεις του ANSI
EIA/TIA-644 Πρότυπο για Ρυθμούς Σηματοδότησης (1) επάνω
έως 400 Mbps
• Λειτουργεί με ενιαία τροφοδοσία 3,3 V
• Τάση εισόδου –2-V έως 4,4-V Common-Mode
Εύρος
• Διαφορικά κατώφλια εισόδου <50 mV Με
50 mV Hysteresis πάνω από ολόκληρο το εύρος τάσης εισόδου CommonMode
• Ενσωματωμένες αντιστάσεις τερματισμού γραμμής 110-Ω
Προσφέρεται με τη σειρά LVDT
• Χρόνοι καθυστέρησης διάδοσης 4 ns (τύπος)
• Το Active Fail Safe εξασφαλίζει έξοδο υψηλού επιπέδου
Χωρίς είσοδο
• Η προστασία ESD με ακίδα διαύλου υπερβαίνει τα 15 kV HBM
• Οι είσοδοι παραμένουν υψηλής σύνθετης αντίστασης κατά την ισχύ
Κάτω
• Συνιστώμενο μέγιστο παράλληλο ποσοστό του
200 M-Transfer/s
• Διατίθεται σε Small-Outline Package With
Βήμα τερματικού 1,27 mm
• Συμβατό με pin με τα AM26LS32, MC3486,
ή μΑ9637
Προδιαγραφές τουSN65LVDS32PWRG4
|
Προϊόν
|
SN65LVDS32PWR
|
|
Τύπος
|
Δέκτης
|
| Πακέτο | Ταινία & Καρούλι |
|
Πρωτόκολλο
|
LVDS
|
|
Αριθμός προγραμμάτων οδήγησης/παραλήπτες
|
0/4
|
|
Υστέρηση Δέκτη
|
50 mV
|
|
Ρυθμός δεδομένων
|
400 Mbps
|
|
Τάση - Τροφοδοσία
|
3V ~ 3,6V
|
|
Θερμοκρασία λειτουργίας
|
-40°C ~ 85°C
|
|
Τύπος τοποθέτησης
|
Αναρτημένο στην επιφάνεια
|
|
Πακέτο / Θήκη
|
16-TSSOP (0,173", 4,40 mm Πλάτος)
|
|
Πακέτο συσκευής προμηθευτή
|
16-ΤΣΣΟΠ
|
|
Βασικός αριθμός προϊόντος
|
65LVDS32
|
εύρος (−10 ̊
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις
wh avck-
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Εφαρμογές τουSN65LVDS32PWRG4
• Ασύρματη Υποδομή
• Τηλεπικοινωνιακή Υποδομή
• Εκτυπωτής
