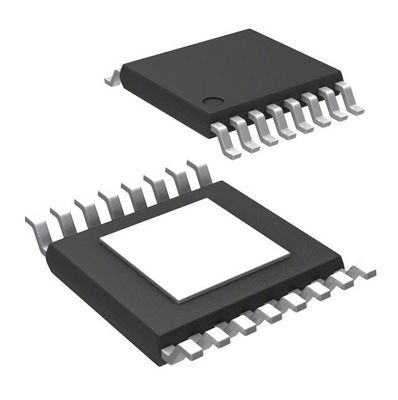

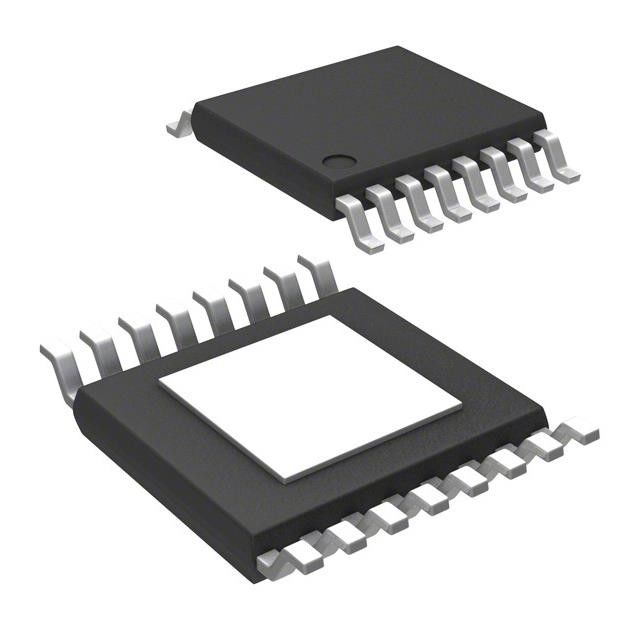

Θετική διευθετήσιμη 1V 1 ρυθμιστών μετατροπής LM46001PWPR Buck παραγωγή ολοκληρωμένου κυκλώματος
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | LM46001PWPR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τάση - που εισάγεται (λ.): | 3.5V | Τάση - που εισάγεται (Max): | 60V |
|---|---|---|---|
| Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C | Συχνότητα - μετατροπή: | 200kHz ~ 2.2MHz |
| Σύγχρονος διορθωτής: | Ναι | Συσκευασία/περίπτωση: | 16-PowerTSSOP (πλάτος 0,173», 4.40mm) |
| Συσκευασία συσκευών προμηθευτών: | 16-HTSSOP | Τάση - παραγωγή (Max): | 28V |
| Υψηλό φως: | ολοκληρωμένο κύκλωμα ρυθμιστών μετατροπής 1V Buck,LM46001PWPR ολοκληρωμένο κύκλωμα ρυθμιστών μετατροπής,1V 1 παραγωγή LM46001PWPR |
||
Περιγραφή προϊόντων
LM46001PWPR θετική διευθετήσιμη 1V 1 ρυθμιστών μετατροπής παραγωγή ολοκληρωμένου κυκλώματος
ΚΑΝΟΝΙΣΜΌΣ BUCK ADJ 1A 16HTSSOP ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ
Χαρακτηριστικά γνωρίσματα LM46001PWPR
1• 24-µA ήρεμο ρεύμα στον κανονισμό
• Υψηλή αποδοτικότητα στο ελαφρύ φορτίο (DCM και PFM)
• Ανταποκρίνεται στα πρότυπα EN55022/CISPR 22 EMI
• Ενσωματωμένη σύγχρονη διόρθωση
• Διευθετήσιμη συχνότητα μετατροπής: kHz 200
2,2 MHZ (προεπιλογή 500 kHz)
• Συγχρονισμός συχνότητας στο εξωτερικό ρολόι
• Εσωτερική αποζημίωση
• Σταύλος με πολλούς συνδυασμούς κεραμικού,
Πολυμερές σώμα, ταντάλιο, και πυκνωτές αργιλίου
• Δύναμη-καλή σημαία
• Μαλακή έναρξη στο προ-Pre-Biased φορτίο
• Εσωτερική μαλακή έναρξη: 4.1 κα
• Με δυνατότητα επέκτασης χρόνος μαλακός-έναρξης από τον εξωτερικό πυκνωτή
• Ικανότητα καταδίωξης τάσης παραγωγής
• Η ακρίβεια επιτρέπει στο σύστημα UVLO προγράμματος
• Προστασία βραχυκυκλώματος παραγωγής με τον τρόπο λόξιγκα
• Θερμική προστασία κλεισίματος Overtemperature
• Δημιουργήστε ένα σχέδιο συνήθειας χρησιμοποιώντας το LM46001 με
ο σχεδιαστής δύναμης WEBENCH®
Ιδιότητες προϊόντων LM46001PWPR
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Κατηγορία
|
Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα)
Διαχείριση δύναμης (PMIC)
Ρυθμιστές τάσης - ρυθμιστές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος
|
|
Mfr
|
Τ Ι
|
|
Σειρά
|
ΑΠΛΟ SWITCHER®
|
|
Θέση προϊόντων
|
Ενεργός
|
|
Λειτουργία
|
Βήμα - κάτω
|
|
Διαμόρφωση παραγωγής
|
Θετικός
|
|
Τοπολογία
|
Buck
|
|
Τύπος παραγωγής
|
Διευθετήσιμος
|
|
Αριθμός αποτελεσμάτων
|
1
|
|
Τάση - που εισάγεται (λ.)
|
3.5V
|
|
Τάση - που εισάγεται (Max)
|
60V
|
|
Τάση - παραγωγή (ελάχιστη/σταθερή)
|
1V
|
|
Τάση - παραγωγή (Max)
|
28V
|
|
Τρέχων - παραγωγή
|
1A
|
|
Συχνότητα - μετατροπή
|
200kHz ~ 2.2MHz
|
|
Σύγχρονος διορθωτής
|
Ναι
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 125°C (TJ)
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
16-PowerTSSOP (πλάτος 0,173», 4.40mm)
|
|
Συσκευασία συσκευών προμηθευτών
|
16-HTSSOP
|
|
Αριθμός προϊόντων βάσεων
|
LM46001
|
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 2 (1 έτος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Περιγραφή LM46001PWPR
Ο ρυθμιστής LM46001 είναι ένας εύχρηστος σύγχρονος ελάττωσης μετατροπέας ρεύμα-συνεχές ρεύμα ικανός μέχρι 1 Α του ρεύματος φορτίων από μια τάση εισαγωγής που κυμαίνεται από 3,5 Β ως 60 V. Το LM46001 παρέχει την εξαιρετική αποδοτικότητα, την ακρίβεια παραγωγής, και την τάση εγκατάλειψης σε ένα πολύ μικρό μέγεθος λύσης. Μια πολυμελής οικογένεια είναι διαθέσιμη στις τρέχουσες επιλογές 0,5-α και 2-φορτίων στις συμβατές συσκευασίες καρφίτσα--καρφιτσών. Ο έλεγχος peakcurrent-τρόπου υιοθετείται για να επιτύχει την απλή αποζημίωση βρόχων ελέγχου και τον τρέχοντα περιορισμό κύκλος-από-κύκλων. Τα προαιρετικά χαρακτηριστικά γνωρίσματα όπως η προγραμματίσημη συχνότητα μετατροπής, συγχρονισμός, δύναμη-καλή σημαία, ακρίβεια επιτρέπουν, εσωτερική μαλακή έναρξη, με δυνατότητα επέκτασης μαλακή έναρξη, και ακολουθώντας παρέχετε μια εύκαμπτη και εύκολη -εύκολος-touse πλατφόρμα για ένα ευρύ φάσμα των εφαρμογών. Η ασυνεχής διεξαγωγή και η αυτόματη μείωση συχνότητας στα ελαφριά φορτία βελτιώνουν την αποδοτικότητα ελαφρύς-φορτίων. Η οικογένεια απαιτεί λίγα εξωτερικά συστατικά και η ρύθμιση καρφιτσών επιτρέπει το απλό, βέλτιστο σχεδιάγραμμα PCB.
Τα χαρακτηριστικά γνωρίσματα προστασίας περιλαμβάνουν θερμικό κλείσιμο, VCC ανταπεργία undervoltage, το τρέχον όριο κύκλος-από-κύκλων, και την προστασία βραχυκυκλώματος παραγωγής. Η συσκευή LM46001 είναι διαθέσιμη στη συσκευασία 16 μολύβδου HTSSOP (PWP, 6,6 χιλ. × 5,1 χιλ. × 1,2 χιλ.) με την πίσσα μολύβδου 0,65 χιλ. Η συσκευή είναι καρφίτσα--καρφίτσα συμβατή με LM46000, LM46002, LM43603, LM43602, LM43601, και LM43600
