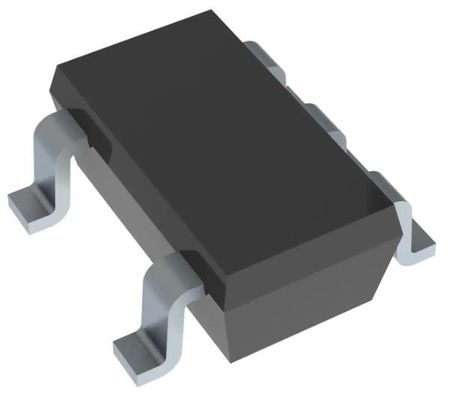

TLV70225DBVR Γραμμικός ρυθμιστής τάσης IC θετικός σταθερός 1 έξοδος 300mA SOT-23-5
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TLV70225DBVR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος εξόδου: | Καθορισμένο | Αριθμός εκροών: | 1 |
|---|---|---|---|
| Η τάση - εισροή (min): | 5.5V | Τεχνική μέθοδος: | 2.5V |
| ρεύμα - έξοδος: | 300mA | Επεξεργασία της τάσης: | 0.38V @ 300mA |
| Τρόπος παροχής ρεύματος (μέγιστο): | 370 μA | ρεύμα - ακινητοποιημένο (Iq): | 55 µA |
| Υψηλό φως: | TLV70225DBVR,Δικτυακό πλάνο γραμμικού ρυθμιστή τάσης TLV70225DBVR |
||
Περιγραφή προϊόντων
TLV70225DBVR Γραμμικός ρυθμιστής τάσης IC θετικός σταθερός 1 έξοδος 300mA SOT-23-5
Προδιαγραφές TLV70225DBVR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Γραμμικοί | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Διαμόρφωση εξόδου | Θετικό |
| Τύπος εξόδου | Καθορισμένο |
| Αριθμός ρυθμιστικών αρχών | 1 |
| Τεχνική μέθοδος | 5.5V |
| Η τάση - έξοδος (min/fixed) | 2.5V |
| Τεχνική μέθοδος | - |
| Επεξεργασία της τάσης | 0.38V @ 300mA |
| ρεύμα - έξοδος | 300mA |
| ρεύμα - ακινητοποιημένο (Iq) | 55 μA |
| Τρόπος παροχής ρεύματος (μέγιστο) | 370 μA |
| Επενδύσεις | 68dB (1kHz) |
| Χαρακτηριστικά ελέγχου | Ενεργοποίηση |
| Προστατευτικά στοιχεία | Πάνω από ρεύμα, πάνω από θερμοκρασία, αντίστροφη πολικότητα, υπό πίεση αποκλεισμός (UVLO) |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | SC-74A, SOT-753 |
| Πακέτο συσκευής του προμηθευτή | SOT-23-5 |
| Αριθμός βασικού προϊόντος | TLV70225 |
Χαρακτηριστικά TLV70225DBVR
• Πολύ χαμηλή αποτυχία:
∆ 37 mV σε IOUT = 50 mA, VOUT = 2,8 V
∆ 75 mV σε IOUT = 100 mA, VOUT = 2,8 V
Διάταξη για την υποβολή αιτήσεων
• 2% ακρίβεια
• Χαμηλό IQ: 35 μA
• Συνδυασμοί σταθερής τάσης εξόδου δυνατοί από 1,2 V έως 4,8 V
• Υψηλή PSRR: 68 dB σε 1 kHz
• Σταθερό με αποτελεσματική χωρητικότητα 0,1 μF (1)
• Θερμική διακοπή και προστασία από υπερστροφή
• Πακέτα: 5-Pin SOT-23 και 1.5-mm × 1.5-mm, 6-Pin WSON
Εφαρμογές TLV70225DBVR
• Ασύρματα τηλέφωνα
• Τα έξυπνα τηλέφωνα
• Δίκτυα ZigBee®
• Συσκευές Bluetooth®
• Τα προϊόντα που λειτουργούν με μπαταρίες ιόντων λιθίου
• WLAN και άλλες πρόσθετες κάρτες υπολογιστών
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTLV70225DBVR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
