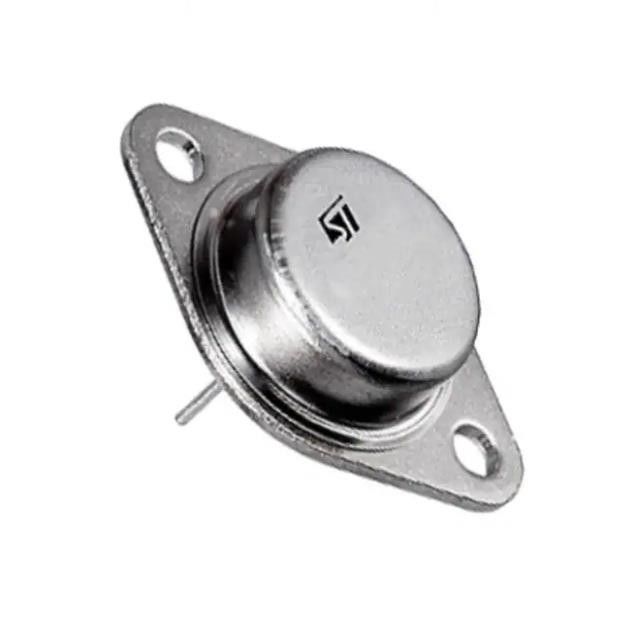

LM137K Linear Integrated Circuits Linear Regulator Chip 1 Output 1.5A TO3
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | AD842KQ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός ρυθμιστών: | 1 | Τάση - που εισάγεται (Max): | 40V |
|---|---|---|---|
| Τάση - παραγωγή (ελάχιστη/σταθερή): | -1.2V | Τάση - παραγωγή (Max): | -37V |
| Τρέχων - παραγωγή: | 1.5A | PSRR: | 77dB ~ 60dB (120Hz) |
| Λειτουργούσα θερμοκρασία: | -55°C ~ 150°C | Συσκευασία συσκευών προμηθευτών: | -3 |
| Υψηλό φως: | Γραμμικά ολοκληρωμένα κυκλώματα LM137K,τσιπ γραμμικού ρυθμιστή LM137K,γραμμικά ολοκληρωμένα κυκλώματα 1.5A TO3 |
||
Περιγραφή προϊόντων
LM137K Linear IC Chips Γραμμικός ρυθμιστής τάσης 1 Έξοδος 1.5A TO-3
Γραμμικός ρυθμιστής τάσης IC Αρνητικό ρυθμιζόμενο 1 Έξοδος 1.5A TO-3
Προδιαγραφές του LM137K
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές Τάσης - Γραμμικοί | |
| Mfr | STMicroelectronics |
| Σειρά | - |
| Πακέτο | Ογκος |
| Κατάσταση προϊόντος | Απαρχαιωμένος |
| Διαμόρφωση εξόδου | Αρνητικός |
| Τύπος εξόδου | Ευκανόνιστος |
| Αριθμός Ρυθμιστικών Αρχών | 1 |
| Τάση - Είσοδος (Μέγ.) | 40V |
| Τάση - Έξοδος (ελάχιστη/σταθερή) | -1,2V |
| Τάση - Έξοδος (Μέγ.) | -37V |
| Διακοπή τάσης (Μέγ.) | - |
| Ρεύμα - Έξοδος | 1,5Α |
| PSRR | 77dB ~ 60dB (120Hz) |
| Λειτουργίες ελέγχου | - |
| Χαρακτηριστικά προστασίας | Πάνω από το ρεύμα, πάνω από τη θερμοκρασία |
| Θερμοκρασία λειτουργίας | -55°C ~ 150°C |
| Τύπος τοποθέτησης | Μέσα από την τρύπα |
| Πακέτο / Θήκη | TO-204AA, TO-3 |
| Πακέτο συσκευής προμηθευτή | TO-3 |
| Βασικός αριθμός προϊόντος | LM137 |
ΧαρακτηριστικάτουLM137K
■ Ρυθμιζόμενη τάση εξόδου σε VREF
■ 1,5 Εγγυημένο ρεύμα εξόδου
■ 0,3%/V τυπική ρύθμιση φορτίου
■ 0,01%/V τυπική ρύθμιση γραμμής
■ Όριο ρεύματος σταθερά με τη θερμοκρασία
■ Απόρριψη κυματισμού: 77 dB
■ Τυπικά πακέτα τρανζίστορ 3 απαγωγών
■ Άριστη θερμική ρύθμιση: 0,002%/V
■ Συντελεστής θερμοκρασίας 50 ppm/°C
Περιγραφές του LM137K
Η σειρά LM137 είναι ρυθμιζόμενοι ρυθμιστές αρνητικής τάσης 3 ακροδεκτών με δυνατότητα παροχής
σε περίσσεια -1,5 A σε εύρος τάσης εξόδου -1,2 έως -37 V.Είναι εξαιρετικά εύχρηστα
και απαιτούν μόνο δύο εξωτερικές αντιστάσεις για τη ρύθμιση της τάσης εξόδου.Επιπλέον, τόσο γραμμή όσο και φορτίο
η ρύθμιση είναι καλύτερη από τους τυπικούς σταθερούς ρυθμιστές.Επίσης, παρέχονται ρυθμιστές LM137
τυπικά πακέτα τρανζίστορ που τοποθετούνται και χειρίζονται εύκολα.Εκτός από υψηλότερο
απόδοση από τους σταθερούς ρυθμιστές, η σειρά LM137 προσφέρει πλήρη προστασία υπερφόρτωσης διαθέσιμη μόνο
σε ολοκληρωμένα κυκλώματα.Περιλαμβάνονται στο τσιπ όριο ρεύματος, προστασία θερμικής υπερφόρτωσης και ασφαλές
προστασία της περιοχής.Όλα τα κυκλώματα προστασίας υπερφόρτωσης παραμένουν πλήρως λειτουργικά ακόμα και αν γίνει η ρύθμιση
το τερματικό είναι αποσυνδεδεμένο.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουLM137K
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
