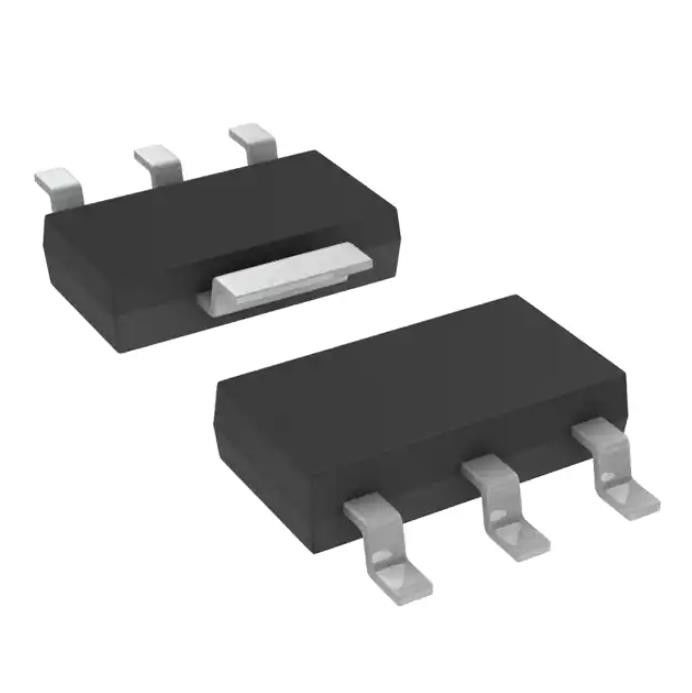

γραμμικός κανονισμός ολοκληρωμένου κυκλώματος ολοκληρωμένων κυκλωμάτων LD1117AS33TR 3.3V 1A SOT223 γραμμικός
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LD1117AS33TR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Διαμόρφωση παραγωγής: | Θετικός |
|---|---|---|---|
| Τύπος παραγωγής: | Σταθερός | Αριθμός ρυθμιστών: | 1 |
| Τάση - που εισάγεται (Max): | 15V | Τάση - παραγωγή (ελάχιστη/σταθερή): | 3.3V |
| Εγκατάλειψη τάσης (Max): | 1.3V @ 1A | Τρέχων - παραγωγή: | 1A |
| Υψηλό φως: | SOT223 γραμμικά ολοκληρωμένα κυκλώματα,γραμμικά ολοκληρωμένα κυκλώματα 3.3V 1A,LD1117AS33TR κανονισμός ολοκληρωμένου κυκλώματος γραμμικός |
||
Περιγραφή προϊόντων
LD1117AS33TR κανονισμός γραμμικό 3.3v 1a Sot223 ολοκληρωμένου κυκλώματος ηλεκτρονόμων γενικού σκοπού
Γραμμικός θετικός ολοκληρωμένου κυκλώματος ρυθμιστών τάσης σταθερός 1 παραγωγή 1A μέθυσος-223
Προδιαγραφές LD1117AS33TR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Ρυθμιστές τάσης - γραμμικοί | |
| Mfr | STMicroelectronics |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Διαμόρφωση παραγωγής | Θετικός |
| Τύπος παραγωγής | Σταθερός |
| Αριθμός ρυθμιστών | 1 |
| Τάση - που εισάγεται (Max) | 15V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 3.3V |
| Τάση - παραγωγή (Max) | - |
| Εγκατάλειψη τάσης (Max) | 1.3V @ 1A |
| Τρέχων - παραγωγή | 1A |
| Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 10 μΑ |
| PSRR | 75dB (120Hz) |
| Χαρακτηριστικά γνωρίσματα ελέγχου | - |
| Χαρακτηριστικά γνωρίσματα προστασίας | Πέρα από το ρεύμα, πέρα από τη θερμοκρασία |
| Λειτουργούσα θερμοκρασία | 0°C ~ 125°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | -261-4, -261AA |
| Συσκευασία συσκευών προμηθευτών | Μέθυσος-223 |
| Αριθμός προϊόντων βάσεων | LD1117 |
Χαρακτηριστικά γνωρίσματα LD1117AS33TR
• Χαμηλή τάση εγκατάλειψης:
– Τύπος 1,15 Β. @ IOUT = 1 Α, 25 °C
• Πολύ χαμηλό ήρεμο ρεύμα:
– τύπος 5 μΑ. @ 25 °C
• Ρεύμα παραγωγής μέχρι 1 Α
• Σταθερή τάση παραγωγής:
– 1,2 Β, 1,8 Β, 3,3 Β
• Διευθετήσιμη διαθεσιμότητα έκδοσης (VREF = 1,25 Β)
• Εσωτερικό τρέχον και θερμικό όριο
• Μόνο 10 µF για τη σταθερότητα
εφαρμογή LD1117AS33TR
Το LD1117A διευθετήσιμο έχει μια θερμική σταθεροποιημένη 1,25 τάση αναφοράς ± 0,012 Β μεταξύ ΈΞΩ και ADJ των καρφιτσών. IADJ είναι τύπος 60 µA. (μέγιστο 120 µA) και ΔIADJ είναι 1 τύπος µA. (μέγιστο 5 µA). Το R1 καθορίζεται κανονικά σε 120 Ω. Από το σχήμα 6 τα εξής λαμβάνονται: VOUT = VREF + R2 (IADJ + IR1) = VREF + R2 (IADJ +VREF ΤΟ /R1) = VREF (1 + R2/R1) + R2 Χ IADJ. Στις κανονικές εφαρμογές η αξία R2 είναι στη σειρά μερικού kΩ, έτσι προϊόν R2 Χ IADJ δεν μπορεί να εξεταστεί στον υπολογισμό VOUT η ανωτέρω έκφραση γίνεται έπειτα: VOUT = VREF (1 + R2/R1). Προκειμένου να υπάρξει ένας καλύτερος κανονισμός φορτίων είναι σημαντικό να πραγματοποιηθεί μια καλή σύνδεση του Kelvin των αντιστατών R1 και R2. Ιδίως, η σύνδεση R1 πρέπει να πραγματοποιηθεί πολύ κοντά ΈΞΩ και ADJ τις καρφίτσες, ενώ η επίγεια σύνδεση R2 πρέπει να τοποθετηθεί όσο το δυνατόν πλησιέστερα στην αρνητική καρφίτσα φορτίων. Η απόρριψη κυματισμών μπορεί να βελτιωθεί με την εισαγωγή ενός ηλεκτρολυτικού πυκνωτή 10 µF που τοποθετείται παράλληλα στον αντιστάτη R2 (δείτε το σχήμα 8).
Περιβαλλοντικές & ταξινομήσεις εξαγωγής LD1117AS33TR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
