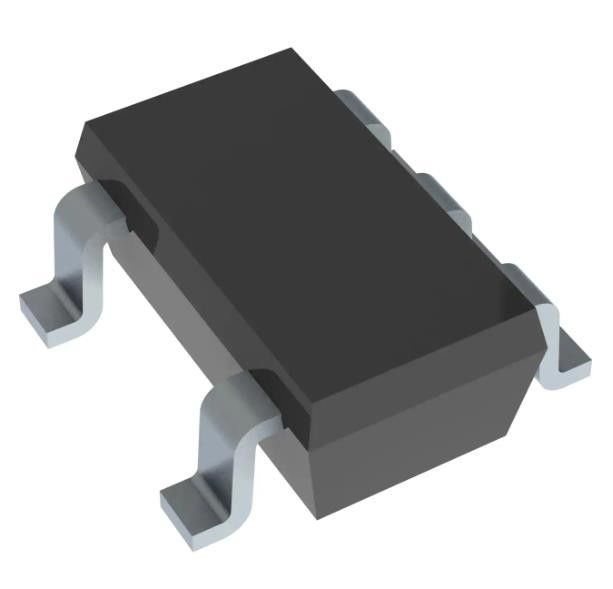

TPS76301DBVR Γραμμικός ρυθμιστής τάσης IC θετικός ρυθμιζόμενος 1 έξοδος 150mA SOT-23-5
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS76301DBVR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Διαμόρφωση εξόδου: | Θετικό | Αριθμός ρυθμιστικών αρχών: | 1 |
|---|---|---|---|
| Τεχνική μέθοδος: | 10V | Η τάση - έξοδος (min/fixed): | 1,5V |
| Τεχνική μέθοδος: | 6.5V | ρεύμα - έξοδος: | 150MA |
| ρεύμα - ακινητοποιημένο (Iq): | 100 μΑ | Τρόπος παροχής ρεύματος (μέγιστο): | 140 μA |
| Υψηλό φως: | TPS76301DBVR,ΤΠΣ76301DBVR Συμπληρωματικός διακόπτης γραμμικού ρυθμιστή τάσης |
||
Περιγραφή προϊόντων
TPS76301DBVR Γραμμικός ρυθμιστής τάσης IC θετικός ρυθμιζόμενος 1 έξοδος 150mA SOT-23-5
ΠροδιαγραφέςTPS76301DBVR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Γραμμικοί | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Διαμόρφωση εξόδου | Θετικό |
| Τύπος εξόδου | Ρυθμίσιμο |
| Αριθμός ρυθμιστικών αρχών | 1 |
| Τεχνική μέθοδος | 10V |
| Η τάση - έξοδος (min/fixed) | 1.5V |
| Τεχνική μέθοδος | 6.5V |
| Επεξεργασία της τάσης | - |
| ρεύμα - έξοδος | 150mA |
| ρεύμα - ακινητοποιημένο (Iq) | 100 μA |
| Τρόπος παροχής ρεύματος (μέγιστο) | 140 μA |
| Επενδύσεις | 60dB (1kHz) |
| Χαρακτηριστικά ελέγχου | Ενεργοποίηση |
| Προστατευτικά στοιχεία | Πάνω από ρεύμα, πάνω από θερμοκρασία, αντίστροφη πολικότητα |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | SC-74A, SOT-753 |
| Πακέτο συσκευής του προμηθευτή | SOT-23-5 |
| Αριθμός βασικού προϊόντος | TPS76301 |
Χαρακτηριστικά TPS76301DBVR
• 150-mA, ρυθμιστής χαμηλής πτώσης
• Η τάση εξόδου: 5 V, 3,8 V, 3,3 V, 3 V, 2,8 V, 2,7 V, 2,5 V, 1,8 V, 1,6 V και μεταβλητή
• Η τάση αποσύνδεσης, συνήθως 300 mV σε 150 mA
• Θερμική προστασία
• Περιορισμός υπερεύματος
• Λιγότερο από 2-μA ακινητοποιημένο ρεύμα σε κατάσταση διακοπής
• εύρος θερμοκρασίας των σημείων συνδυασμού λειτουργίας από 40°C έως 125°C
• Πακέτο SOT-23 (DBV) με 5 καρφίτσες
Εφαρμογές TPS76301DBVR
• Μετρητές ηλεκτρικής ενέργειας
• Ηλιακοί μετατροπείς
• Συστήματα HVAC
• Ενεργειακές μονάδες και έλεγχος κίνησης
• Πληροφοριακοί αισθητήρες
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTPS76301DBVR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
