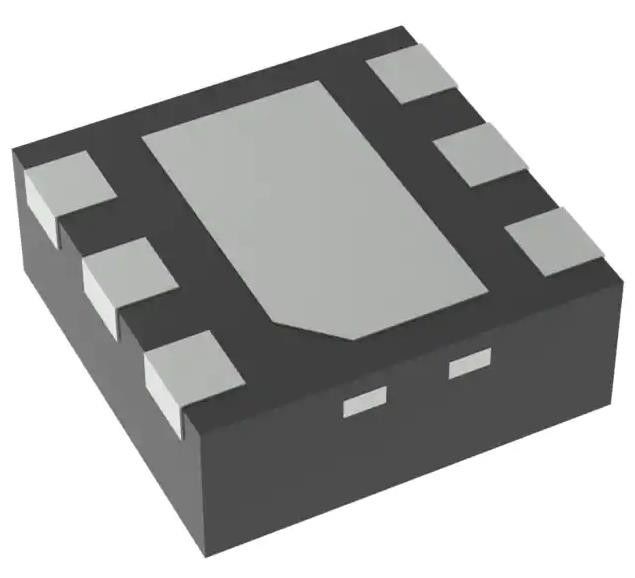

TPS73501DRVR γραμμικό ολοκληρωμένο κύκλωμα 1 παραγωγή 500mA 6-WSON ρυθμιστών τάσης (2x2)
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS73501DRVR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τάση - που εισάγεται (Max): | 6.5V | Τάση - παραγωγή (ελάχιστη/σταθερή): | 1.25V |
|---|---|---|---|
| Τάση - παραγωγή (Max): | 6V | Πτώση τάσης (Μέγ.): | 0.5V @ 500mA |
| Τρέχων - παραγωγή: | 500mA | Τρέχων - ήρεμος (δείκτης νοημοσύνης): | 65 µA |
| Υψηλό φως: | Γραμμικός ρυθμιστής τάσης IC,TPS73501DRVR ολοκληρωμένο κύκλωμα ρυθμιστών τάσης,TPS73501DRVR |
||
Περιγραφή προϊόντων
TPS73501DRVR γραμμικό ολοκληρωμένο κύκλωμα 1 παραγωγή 500mA 6-WSON ρυθμιστών τάσης (2x2)
ΚΑΝΟΝΙΣΜΌΣ LIN POS ADJ 500MA 6WSON ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ
Προδιαγραφές TPS73501DRVR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ρυθμιστές τάσης - γραμμικοί |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Θέση προϊόντων | Ενεργός |
| Διαμόρφωση παραγωγής | Θετικός |
| Τύπος παραγωγής | Διευθετήσιμος |
| Αριθμός ρυθμιστών | 1 |
| Τάση - που εισάγεται (Max) | 6.5V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 1.25V |
| Τάση - παραγωγή (Max) | 6V |
| Εγκατάλειψη τάσης (Max) | 0.5V @ 500mA |
| Τρέχων - παραγωγή | 500mA |
| Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 65 µA |
| PSRR | 66dB ~ 22dB (100Hz ~ 100kHz) |
| Χαρακτηριστικά γνωρίσματα ελέγχου | Επιτρέψτε |
| Χαρακτηριστικά γνωρίσματα προστασίας | Πέρα από το ρεύμα, πέρα από τη θερμοκρασία, κάτω από την ανταπεργία τάσης (UVLO) |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 6-WDFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών | 6-WSON (2x2) |
| Αριθμός προϊόντων βάσεων | TPS73501 |
Χαρακτηριστικά γνωρίσματα TPS73501DRVR
• Τάση εισαγωγής: 2.7 Β σε 6,5 Β
• ρυθμιστής χαμηλός-εγκατάλειψης 500-μΑ με το EN
• Χαμηλός ΔΕΙΚΤΗΣ ΝΟΗΜΟΣΎΝΗΣ: 45 μA
• Πολλαπλάσιες εκδόσεις τάσης παραγωγής διαθέσιμες:
– Σταθερά αποτελέσματα 1,2 Β σε 4,3 Β
– Διευθετήσιμα αποτελέσματα από 1,25 Β σε 6 Β
• Υψηλό PSRR: 68 DB σε 1 kHz
• Χαμηλού θορύβου: 13.2 μVRMS
• Γρήγορος χρόνος ξεκινήματος: 45 μs
• Σταύλος με έναν κεραμικό, 2,2 μF, πυκνωτής παραγωγής χαμηλός-ESR
• Άριστη παροδική απάντηση φορτίων και γραμμών
• 2% γενική ακρίβεια (φορτίο, γραμμή, και θερμοκρασία, VOUT > 2,2 Β)
• Πολύ χαμηλή εγκατάλειψη: 280 MV σε 500 μΑ
• 2 χιλ. × 2 χιλ. συσκευασίες wson-6 και 3 χιλ. × 3 χιλ. γιος-8
Εφαρμογές TPS73501DRVR
• Μετα φιλτράρισμα κυματισμών μετατροπέων ρεύμα-συνεχές ρεύμα
• Κάμερες δικτύων IP
• Μακρο σταθμοί βάσης
• Θερμοστάτες
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TPS73501DRVR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
