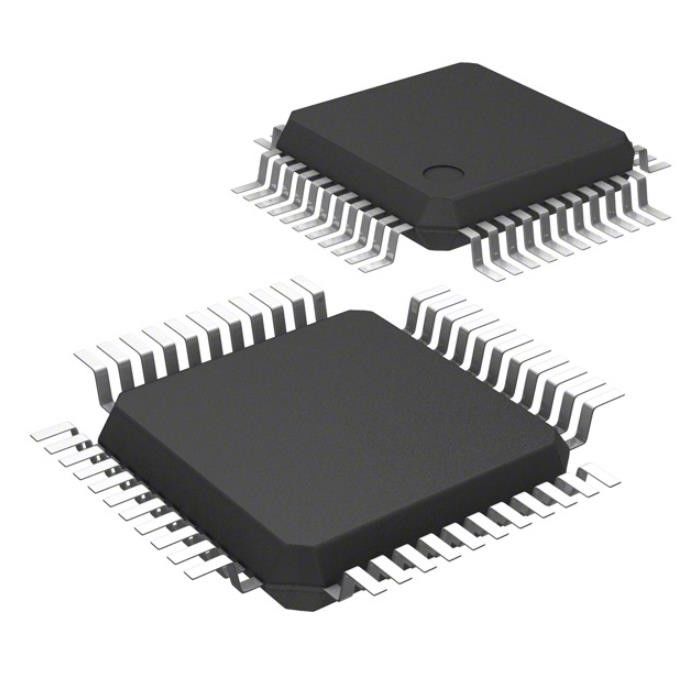

R5F100FJAFP#50 Τσιπ τανταλίου Πυκνωτής Ic Mcu 16bit 256kb Flash 44lqfp

Τεχνολογία εξαιρετικά χαμηλής κατανάλωσης ενέργειας

• VDD = τάση μονής τροφοδοσίας από 1,6 έως 5,5 V

• Λειτουργία HALT

• Λειτουργία STOP

• Λειτουργία SNOOZE

Πυρήνας CPU RL78

• Αρχιτεκτονική CISC με αγωγό 3 σταδίων

• Ελάχιστος χρόνος εκτέλεσης εντολών: Μπορεί να αλλάξει από υψηλή ταχύτητα (0,03125 μs: @ 32 MHz λειτουργία με υψηλής ταχύτητας ταλαντωτή στο τσιπ) σε εξαιρετικά χαμηλή ταχύτητα (30,5 μs: @ 32,768 kHz λειτουργία με ρολόι υποσυστήματος)

• Χώρος διεύθυνσης: 1 MB

• Μητρώα γενικής χρήσης: (8-bit καταχωρητή × 8) × 4 τράπεζες

• RAM on-chip: 2 έως 32 KB

Κωδική μνήμη flash

• Μνήμη flash κωδικών: 16 έως 512 KB

• Μέγεθος μπλοκ: 1 KB

• Απαγόρευση διαγραφής και επανεγγραφής μπλοκ (λειτουργία ασφαλείας)

• Λειτουργία εντοπισμού σφαλμάτων στο chip

• Αυτοπρογραμματισμός (με λειτουργία εναλλαγής εκκίνησης/λειτουργία παραθύρου ασπίδας φλας)

Μνήμη Flash δεδομένων

• Μνήμη flash δεδομένων: 4 KB έως 8 KB

• Λειτουργία πίσω γείωσης (BGO): Οι οδηγίες μπορούν να εκτελεστούν από τη μνήμη του προγράμματος κατά την επανεγγραφή της μνήμης flash δεδομένων.

• Αριθμός επανεγγραφών: 1.000.000 φορές (TYP.)

• Τάση επανεγγραφής: VDD = 1,8 έως 5,5 V

Ταλαντωτής υψηλής ταχύτητας στο τσιπ

• Επιλέξτε από 32 MHz, 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz και 1 MHz

• Υψηλή ακρίβεια: +/- 1,0 % (VDD = 1,8 έως 5,5 V, TA = -20 έως +85°C)

Θερμοκρασία περιβάλλοντος λειτουργίας

• TA = -40 έως +85°C (A: Καταναλωτικές εφαρμογές, D: Βιομηχανικές εφαρμογές )

• TA = -40 έως +105°C (G: Βιομηχανικές εφαρμογές)

Λειτουργία διαχείρισης ενέργειας και επαναφοράς

• Κύκλωμα ενεργοποίησης-επαναφοράς (POR) στο τσιπ

• On-chip ανιχνευτής τάσης (LVD) (Επιλογή διακοπής και επαναφοράς από 14 επίπεδα) Ελεγκτής DMA (Direct Memory Access)

• 2/4 κανάλια

• Αριθμός ρολογιών κατά τη μεταφορά μεταξύ SFR 8/16-bit και εσωτερικής μνήμης RAM: 2 ρολόγια Πολλαπλασιαστής και διαιρέτης/πολλαπλασιαστής-συσσωρευτής

• 16 bit × 16 bit = 32 bit (Μη υπογεγραμμένο ή υπογεγραμμένο)

• 32 bit ÷ 32 bit = 32 bit (Μη υπογεγραμμένο)

• 16 bit × 16 bit + 32 bit = 32 bit (χωρίς υπογραφή ή υπογραφή)

Σειριακή διεπαφή

• Απλοποιημένο SPI (Σημείωση CSI 1): 2 έως 8 κανάλια

• UART/UART (υποστηρίζεται από LIN-bus): 2 έως 4 κανάλια

• I2C/Απλοποιημένη επικοινωνία I2C: 3 έως 10 κανάλια

Μετρών την ώραν

• Χρονόμετρο 16 bit: 8 έως 16 κανάλια

• Χρονοδιακόπτης διαστήματος 12 bit: 1 κανάλι

• Ρολόι πραγματικού χρόνου: 1 κανάλι (ημερολόγιο για 99 χρόνια, λειτουργία ξυπνητηριού και λειτουργία διόρθωσης ρολογιού)

• Watchdog timer: 1 κανάλι (λειτουργεί με τον αποκλειστικό ταλαντωτή χαμηλής ταχύτητας on-chip) Μετατροπέας A/D

• Μετατροπέας A/D ανάλυσης 8/10 bit (VDD = 1,6 έως 5,5 V)

• Αναλογική είσοδος: 6 έως 26 κανάλια

• Εσωτερική τάση αναφοράς (1,45 V) και θερμοκρασία

Σημείωση αισθητήρα 2

Θύρα εισόδου/εξόδου

• Θύρα I/O: 16 έως 120 (N-ch open drain I/O [αντοχή τάσης 6 V]: 0 έως 4, N-ch open drain I/O [VDD standstand voltage Σημείωση 3/EVDD stand

τάση Σημείωση 4]: 5 έως 25)

• Μπορεί να ρυθμιστεί σε N-ch open drain, TTL input buffer και on-chip pull-up resistor

• Διαφορετική διεπαφή δυναμικού: Μπορεί να συνδεθεί σε συσκευή 1,8/2,5/3 V

• Λειτουργία διακοπής πλήκτρου on-chip

• Ελεγκτής εξόδου ρολογιού/βομβητή στο τσιπ

Οι υπολοιποι

• Κύκλωμα διόρθωσης BCD (δυαδικής κωδικοποίησης δεκαδικού) στο chip Σημειώσεις 1. Αν και η συνάρτηση CSI ονομάζεται γενικά SPI, ονομάζεται επίσης CSI σε αυτό το προϊόν, επομένως αναφέρεται ως τέτοια σε αυτό το εγχειρίδιο.

2. Μπορεί να επιλεγεί μόνο σε λειτουργία HS (κύριας ταχύτητας).

3. Προϊόντα με 20 έως 52 καρφίτσες

4. Προϊόντα με 64 έως 128 καρφίτσες
