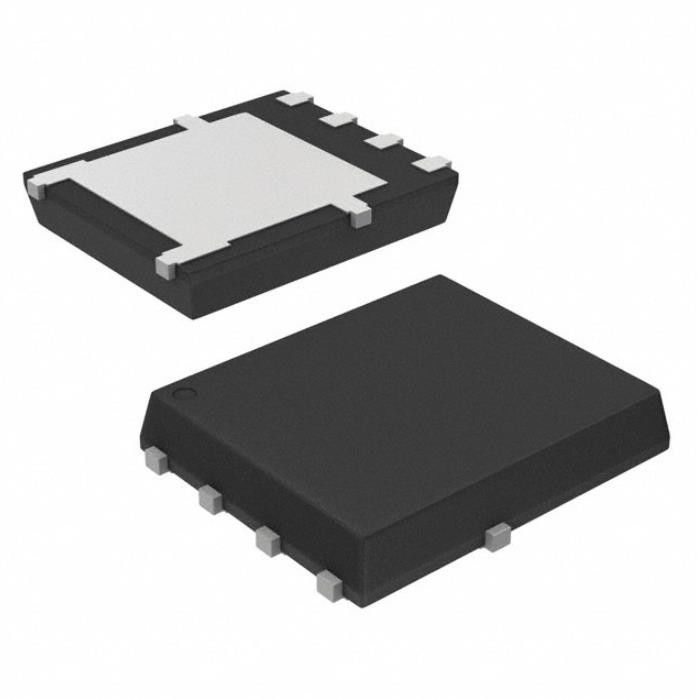

NVMFWS015N10MCLT1G PTNG 100V LL NCH SO-8FL WETTABLE
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | NVMFWS015N10MCLT1G |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Τύπος FET: | N-Channel |
|---|---|---|---|
| Τεχνολογία: | MOSFET (μεταλλικό οξείδιο) | Αγωγός στην τάση πηγής (Vdss): | 100 Β |
| Τρέχων - συνεχής αγωγός (ταυτότητα) @ 25°C: | 10.5A (TA), 54A (TC) | Τάση κίνησης (ανώτατο RDS επάνω, λ. RDS επάνω): | 4.5V, 10V |
| RDS (Max) @ στην ταυτότητα, Vgs: | 12.2mOhm @ 14A, 10V | Ταυτότητα Vgs (θόριο) (Max) @: | 3V @ 77µA |
| Επισημαίνω: | NVMFWS015N10MCLT1G,PTNG 100V LL NCH,100V LL NCH SO-8FL |
||
Περιγραφή προϊόντων
NVMFWS015N10MCLT1G Πυκνωτής τσιπ τανταλίου Ptng 100v Ll Nch So-8fl Βρέξιμο
N-Channel 100 V 10,5A (Ta), 54A (Tc) 3W (Ta), 79W (Tc) Surface Mount 5-DFN (5x6) (8-SOFL)
Προδιαγραφές τουNVMFWS015N10MCLT1G
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Τρανζίστορ |
| FET, MOSFET | |
| Mfr | onsemi |
| Σειρά | Αυτοκίνητο, AEC-Q101 |
| Κατάσταση προϊόντος | Ενεργός |
| Τύπος FET | N-Channel |
| Τεχνολογία | MOSFET (οξείδιο μετάλλου) |
| Τάση αποστράγγισης στην πηγή (Vdss) | 100 V |
| Ρεύμα - Συνεχής Αποστράγγιση (Id) @ 25°C | 10,5A (Ta), 54A (Tc) |
| Τάση μετάδοσης κίνησης (Μέγιστη Rds On, Min Rds On) | 4,5V, 10V |
| Rds On (Max) @ Id, Vgs | 12,2 mOhm @ 14A, 10V |
| Vgs(th) (Max) @ Id | 3V @ 77µA |
| Φόρτιση πύλης (Qg) (Μέγ.) @ Vgs | 19 nC @ 10 V |
| Vgs (Μέγ.) | ±20V |
| Χωρητικότητα εισόδου (Ciss) (Μέγ.) @ Vds | 1338 pF @ 50 V |
| Λειτουργία FET | - |
| Διαρροή ισχύος (Μέγ.) | 3W (Ta), 79W (Tc) |
| Θερμοκρασία λειτουργίας | -55°C ~ 175°C (TJ) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο συσκευής προμηθευτή | 5-DFN (5x6) (8-SOFL) |
| Πακέτο / Θήκη | 8-PowerTDFN, 5 απώλειες |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ τουNVMFWS015N10MCLT1G
• Μικρό αποτύπωμα (5x6 mm) για συμπαγή σχεδίαση
• Χαμηλό RDS(on) για ελαχιστοποίηση των απωλειών αγωγιμότητας
• Χαμηλό QG και χωρητικότητα για ελαχιστοποίηση των απωλειών του οδηγού
• NVMFWS015N10MCL − Επιλογή Wettable Flank για βελτιωμένη οπτική επιθεώρηση
Εφαρμογές τουNVMFWS015N10MCLT1G
1. Ολόκληρο το περιβάλλον εφαρμογής επηρεάζει τις τιμές θερμικής αντίστασης που εμφανίζονται
και δεν είναι σταθερές και ισχύουν μόνο για τις συγκεκριμένες συνθήκες που σημειώνονται.
2. Επιφανειακή τοποθέτηση σε πλακέτα FR4 με χρήση 650 mm2, 2 oz.Cu μαξιλαράκι.
3. Το μέγιστο ρεύμα για παλμούς για 1 δευτερόλεπτο είναι υψηλότερο αλλά εξαρτάται από τη διάρκεια του παλμού και τον κύκλο λειτουργίας.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουNVMFWS015N10MCLT1G
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
