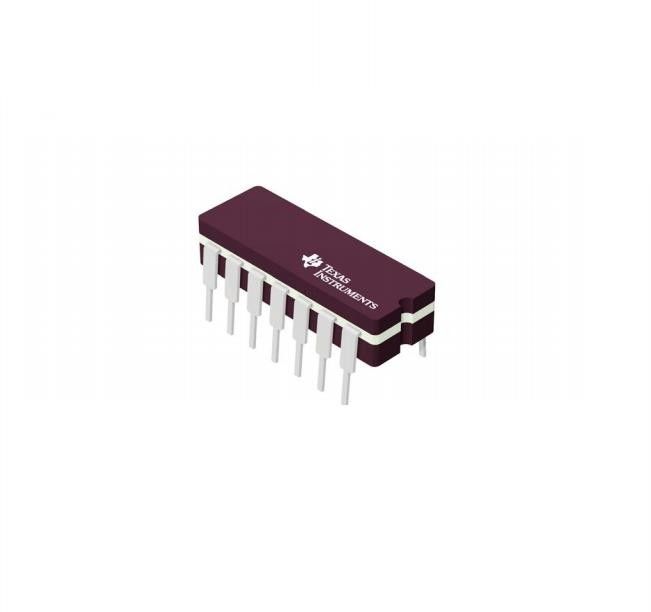

ΣΤΡΑΤΙΩΤΙΚΑ προγραμματίσημα τσιπ 4CH 2 ΕΙΣΑΓΜΈΝΟ 3V λογικής σε 1 CD4001BF3A
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | CD4001BF3A |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Πρότυπο: | JM38510/50404BRA | Συσκευασία: | όγκος |
|---|---|---|---|
| Mfg: | Tj | Θερμοκρασία: | -55°C ~ 125°C |
| Θέση προϊόντων: | Ενεργός | ||
| Υψηλό φως: | ΣΤΡΑΤΙΩΤΙΚΑ προγραμματίσημα τσιπ λογικής,4CH προγραμματίσημα τσιπ λογικής,CD4001BF3A |
||
Περιγραφή προϊόντων
CD4001BF3A ΣΤΡΑΤΙΩΤΙΚΗ λογική 4-CH, 2-ΕΙΣΑΓΜΈΝΟ 3-β τσιπ ολοκληρωμένου κυκλώματος ολοκληρωμένων κυκλωμάτων σε 1
ΟΥΤΕ ολοκληρωμένο κύκλωμα 4 κανάλι 14-CDIP πυλών
Προδιαγραφές CD4001BF3A
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Λογική | |
| Γκέιτς και αναστροφείς | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Σωλήνας |
| Θέση προϊόντων | Ενεργός |
| Τύπος λογικής | ΟΥΤΕ πύλη |
| Αριθμός κυκλωμάτων | 4 |
| Αριθμός εισαγωγών | 2 |
| Χαρακτηριστικά γνωρίσματα | - |
| Τάση - ανεφοδιασμός | 3V ~ 18V |
| Τρέχων - ήρεμος (Max) | 5 µA |
| Τρέχων - παραγωγή υψηλή, χαμηλός | 6.8mA, 6.8mA |
| Επίπεδο λογικής εισαγωγής - χαμηλό | 1.5V ~ 4V |
| Επίπεδο λογικής εισαγωγής - υψηλό | 3.5V ~ 11V |
| Ανώτατη καθυστέρηση @ Β, ανώτατο CL διάδοσης | 90ns @ 15V, 50pF |
| Λειτουργούσα θερμοκρασία | -55°C ~ 125°C |
| Τοποθετώντας τύπος | Μέσω της τρύπας |
| Συσκευασία συσκευών προμηθευτών | 14-CDIP |
| Συσκευασία/περίπτωση | 14-CDIP (0,300», 7.62mm) |
Χαρακτηριστικά γνωρίσματα CD4001BF3A
■Καθυστέρηση time=60 NS διάδοσης (τύπος.) σε CL=50pF, VDD=10V
■Αποθηκευμένα εισαγωγές και αποτελέσματα
■Τυποποιημένα sy mmetrical χαρακτηριστικά παραγωγής
■παραμετρικές εκτιμήσεις 100% testedformaximumquiescentcurrentat201 5-v.10-Β, και 15-β
■Μέγιστο ρεύμα εισαγωγής 1μA σε 18V πέρα από την πλήρη σειρά συσκευασία-θερμοκρασίας NA 100 σε 18 Β και 25°c
το περιθώριο (πέρα από την πλήρη σειρά θερμοκρασίας συσκευασίας):
1Vat VDD=5V 2Vat VDD=10V 2.5VatVDD-15V
■Καλύπτει όλες τις απαιτήσεις JEDEC δοκιμαστικό τυποποιημένο No.13B, «τυποποιημένο Specltications forDescriptionof «Β» SeriesCMOSDevices»
ΜΕΓΙΣΤΕΣ ΕΚΤΙΜΗΣΕΙΣ, απόλυτος-μέγιστες τιμές CD4001BF3A
ΣΕΙΡΑ ΣΥΝΕΧΟΥΣ ΑΝΕΦΟΔΙΑΣΜΌΣ-ΤΑΣΗΣ. (VDD)
Τάσεις refarancad στο τερματικό Vss): - 0.5V to+20V
ΣΕΙΡΑ NPUTvoLTAGE, ΟΛΕΣ οι ΕΙΣΑΓΩΓΕΣ: - 0.5V σε VDD +05V
DCINPUTCuARENT, AY ONEINPUT: ±10mA
ΔΙΑΣΚΕΔΑΣΜΟΣ ΔΥΝΑΜΗΣ ΑΝΑ ΣΥΣΚΕΥΑΣΙΑ (PD)
ForTA=-559Clo+100°C, 500mW
ForTA=+100C lo125°C, Drnte Lineartys 12mwW/C lo 200mw
ΔΙΑΣΚΕΔΑΣΜΟΣ ΣΥΣΚΕΥΩΝ ΑΝΑ ΚΡΥΣΤΑΛΛΟΛΥΧΝΙΑ ΠΑΡΑΓΩΓΗΣ
FORTA=FULLPACKAGE-TEMPERATURERANGE (ΟΛΗ η συσκευασία Typee): 100mW
ΜΟΛΥΒΔΟΣ TEMPERATUAE (ΚΑΤΆ ΤΗ ΔΙΆΡΚΕΙΑ ΤΗΣ ΣΥΓΚΌΛΛΗΣΗΣ):
Στην απόσταση 1/16 1.59±0.79mm) fromcase ίντσας ±1/32 (για 10s ανώτατο +265°C
Περιβαλλοντικές & ταξινομήσεις εξαγωγής CD4001BF3A
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | Μη εφαρμόσιμος |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
