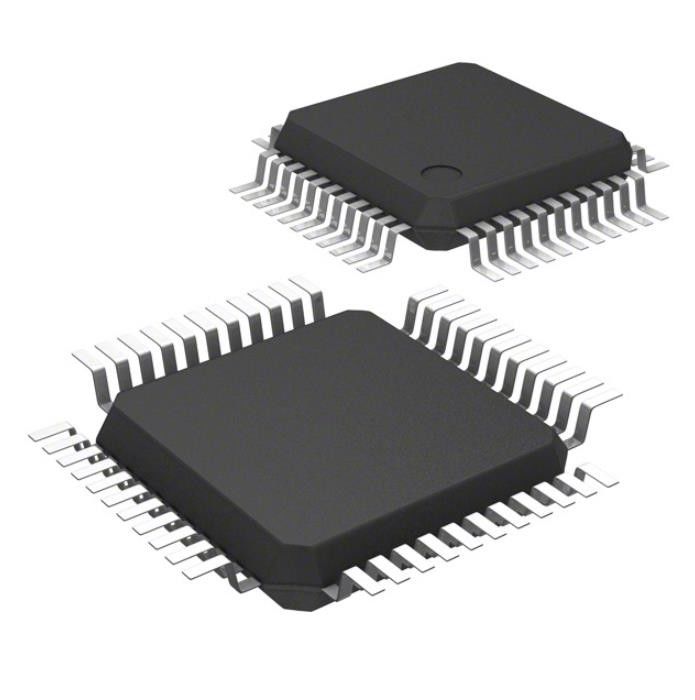

R5F100FGAFP#50 δεκαεξάμπιτη 128kb πυκνωτών τσιπ τανταλίου λάμψη 44lqfp ολοκληρωμένου κυκλώματος Mcu
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | R5F100FGAFP#50 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος |
|---|---|---|---|
| Επεξεργαστής πυρήνων: | RL78 | Μέγεθος πυρήνων: | δεκαεξάμπιτος |
| Ταχύτητα: | 32MHz | Συνδετικότητα: | CSI, Ι ² Γ, LINbus, UART/USART |
| Περιφερειακές μονάδες: | DMA, LVD, POR, PWM, WDT | Αριθμός του I/O: | 31 |
Περιγραφή προϊόντων
Δεκαεξάμπιτη 32MHz 128KB μικροελεγκτών RL78 RL78/G13 (128K Χ 8) ΛΆΜΨΗ 44-LQFP ολοκληρωμένου κυκλώματος (10x10)
Προδιαγραφές R5F100FGAFP#50
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | Ηλεκτρονική Αμερική INC Renesas |
| Σειρά | RL78/G13 |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Digi-βασικός προγραμματίσημος | Μην ελεγχμένος |
| Επεξεργαστής πυρήνων | RL78 |
| Μέγεθος πυρήνων | δεκαεξάμπιτος |
| Ταχύτητα | 32MHz |
| Συνδετικότητα | CSI, Ι ² Γ, LINbus, UART/USART |
| Περιφερειακές μονάδες | DMA, LVD, POR, PWM, WDT |
| Αριθμός του I/O | 31 |
| Μέγεθος μνήμης προγράμματος | 128KB (128K Χ 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 8K Χ 8 |
| Μέγεθος RAM | 12K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 1.6V ~ 5.5V |
| Μετατροπείς στοιχείων | A/D 10x8/10b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 44-LQFP |
| Συσκευασία συσκευών προμηθευτών | 44-LQFP (10x10) |
| Αριθμός προϊόντων βάσεων | R5F100 |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ R5F100FGAFP#50
Υπερβολικά χαμηλή τεχνολογία κατανάλωσης ισχύος
• VDD = ενιαία τάση παροχής ηλεκτρικού ρεύματος 1,6 έως 5,5 Β
• Τρόπος ΣΤΑΣΗΣ
• Τρόπος ΣΤΑΣΕΩΝ
• Τρόπος SNOOZE
RL78 πυρήνας ΚΜΕ
• Αρχιτεκτονική CISC με τη σωλήνωση 3 σταδίων
• Ελάχιστος χρόνος εκτέλεσης οδηγίας: Μπορέστε να είναι changedfrom υψηλή ταχύτητα (0,03125 μs: @ ταλαντωτής μεγάλων -τσιπ 32 MHZ operationwith) στην υπερβολικά χαμηλή ταχύτητα (30,5 μs: @ λειτουργία 32,768 kHz με το subsystemclock)
• Χώρος διευθύνσεων: 1 ΜΒ
• Γενικής χρήσης κατάλογοι: (οκτάμπιτος κατάλογος × 8) τράπεζες × 4
• RAM -τσιπ: 2 έως 32 KB
Αστραπιαία σκέψη κώδικα
• Αστραπιαία σκέψη κώδικα: 16 έως 512 KB
• Μέγεθος φραγμών: 1 KB
• Η απαγόρευση του φραγμού σβήνει και ξαναγράφοντας (securityfunction)
• Το -τσιπ διορθώνει τη λειτουργία
• Μόνος-προγραμματισμός (με τη λειτουργία ανταλλαγής μποτών/τη λειτουργία λάμψης shieldwindow)
Αστραπιαία σκέψη στοιχείων
• Αστραπιαία σκέψη στοιχείων: 4 KB σε 8 KB
• Πίσω επίγεια λειτουργία (BGO): Οι οδηγίες μπορούν από τη μνήμη προγράμματος ξαναγράφοντας τη αστραπιαία σκέψη thedata.
• Ο αριθμός ξαναγράφει: 1.000.000 φορές (ΤΥΠΟΣ.)
• Η τάση ξαναγράφει: VDD = 1,8 έως 5,5 Β
Ταλαντωτής μεγάλων -τσιπ
• Επιλέξτε από 32 MHZ, 24 MHZ, 16 MHZ, 12 MHZ, 8 MHZ, 6 MHZ, 4 MHZ, 3 MHZ, 2 MHZ, και 1 MHZ
• Υψηλή ακρίβεια: +/- λειτουργούσα περιβαλλοντική θερμοκρασία 1.0% (VDD = 1,8 έως 5,5 Β, TA = -20 σε +85°C)
• TA = -40 σε +85°C (Α: Καταναλωτικές εφαρμογές, Δ: Βιομηχανικές εφαρμογές)
• TA = -40 σε +105°C (Γ: Βιομηχανικές εφαρμογές)
Διαχείριση δύναμης και λειτουργία αναστοιχειοθέτησης
• Κύκλωμα δύναμη--αναστοιχειοθέτησης -τσιπ (POR)
• Ανιχνευτής τάσης -τσιπ (LVD) (επίλεκτο διακόψτε και αναστοιχειοθέτηση από 14 επίπεδα)
Ελεγκτής DMA (πρόσβαση άμεσης μνήμης)
• 2/4 καναλιών
• Αριθμός ρολογιών κατά τη διάρκεια της μεταφοράς μεταξύ του 8/16-κομματιού SFR και του εσωτερικού RAM: 2 ρολόγια
Εφαρμογές R5F100FGAFP#50
Περιβαλλοντικές & ταξινομήσεις εξαγωγής R5F100FGAFP#50
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
