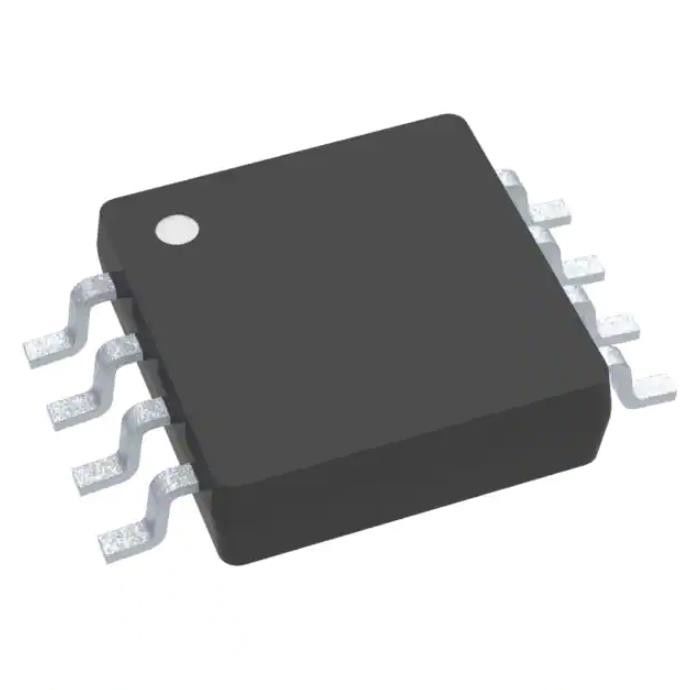

OPA2836QDGKRQ1 ολοκληρωμένο κύκλωμα Opamp Vfb 2 κύκλωμα 8vssop πυκνωτών τσιπ τανταλίου
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | OPA2836QDGKRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος παραγωγής: | Διαφορικό, ράγα--ράγα | Γυρίστε το ποσοστό: | 560V/µs |
|---|---|---|---|
| Προϊόν εύρους ζώνης κέρδους: | 118 MHZ | -3db εύρος ζώνης: | 205 MHZ |
| Τρέχων - εισαγμένος διαγωνίως: | NA 650 | Τάση - εισαγμένο όφσετ: | 65 µV |
| Τρέχων - ανεφοδιασμός: | 950µA (κανάλια x2) | Τρέχων - παραγωγή/κανάλι: | 50 μΑ |
Περιγραφή προϊόντων
OPA2836QDGKRQ1 ολοκληρωμένο κύκλωμα Opamp Vfb 2 κύκλωμα 8vssop πυκνωτών τσιπ τανταλίου
Ενισχυτής 2 ανατροφοδότησης τάσης διαφορικό κυκλωμάτων, ράγα--ράγα 8-VSSOP
Προδιαγραφές OPA2836QDGKRQ1
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Γραμμικός | |
| Ενισχυτές | |
| Ενοργάνωση, OP Amps, απομονωτής Amps | |
| Mfr | Texas Instruments |
| Σειρά | Αυτοκίνητος, AEC-Q100 |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Τύπος ενισχυτών | Ανατροφοδότηση τάσης |
| Αριθμός κυκλωμάτων | 2 |
| Τύπος παραγωγής | Διαφορικό, ράγα--ράγα |
| Γυρίστε το ποσοστό | 560V/µs |
| Προϊόν εύρους ζώνης κέρδους | 118 MHZ |
| -3db εύρος ζώνης | 205 MHZ |
| Τρέχων - εισαγμένος διαγωνίως | NA 650 |
| Τάση - εισαγμένο όφσετ | 65 µV |
| Τρέχων - ανεφοδιασμός | 950µA (κανάλια x2) |
| Τρέχων - παραγωγή/κανάλι | 50 μΑ |
| Τάση - έκταση ανεφοδιασμού (λ.) | 2.5 Β |
| Τάση - έκταση ανεφοδιασμού (Max) | 5.5 Β |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 8-TSSOP, 8-MSOP (πλάτος 0,118», 3.00mm) |
| Συσκευασία συσκευών προμηθευτών | 8-VSSOP |
| Αριθμός προϊόντων βάσεων | OPA2836 |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ OPA2836QDGKRQ1
• Κατάλληλος για τις αυτοκίνητες εφαρμογές
• AEC-Q100 κατάλληλος με τα ακόλουθα αποτελέσματα:
– Βαθμός 1 θερμοκρασίας συσκευών: – 40°C στην περιβαλλοντική λειτουργούσα σειρά θερμοκρασίας 125°C
– Επίπεδο 2 ταξινόμησης συσκευών HBM
– Επίπεδο C6 ταξινόμησης συσκευών CDM
• Μικρή δύναμη:
– Τάση ανεφοδιασμού: 2.5 Β σε 5,5 Β
– Ήρεμο ρεύμα: 1 μΑ (τύπος)
– Δύναμη-κατεβάστε τον τρόπο: 0,5 τύπος µA)
• Εύρος ζώνης: 205 MHZ
• Γυρίστε το ποσοστό: 560 V/µs
• Χρόνος ανόδου: 3 NS (2 VSTEP)
• Εγκαθιστώντας χρόνος (0,1%): 22 NS (2 VSTEP)
• Overdrive χρόνος αποκατάστασης: 60 NS
• SNR: 0,00013% (– dBc 117,6) σε 1 kHz (1 VRMS)
• THD: 0,00003% (– dBc 130) σε 1 kHz (1 VRMS)
• HD2, HD3: – dBc 85, – dBc 105 σε 1 MHZ (2 VPP)
• Θόρυβος τάσης εισαγωγής: 4.6 nV/√Hz (kHz φ 100)
• Η εισαγωγή αντιστάθμισε την τάση: 65 µV (400-µV Max)
• CMRR: 116 DB
• Drive ρευμάτων παραγωγής: 50 μΑ
• RRO: Παραγωγή ράγα--ραγών
• Σειρά τάσης εισαγωγής: – 0,2 Β σε +3,9 Β (ανεφοδιασμός 5-β)
Εφαρμογές OPA2836QDGKRQ1
• Χαμηλής ισχύος βελτίωση σημάτων
• Η ακουστική ΠΑΧ εισήγαγε τους απομονωτές
• Χαμηλής ισχύος οδηγοί SAR και ΔΣ ΠΑΧ
• Φορητά συστήματα
• Χαμηλής ισχύος συστήματα
• Συστήματα υψηλής πυκνότητας
Περιβαλλοντικές & ταξινομήσεις εξαγωγής OPA2836QDGKRQ1
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 2 (1 έτος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
