NVMFS5C430NWFAFT1G Mosfet ν-CH 40v 35a/185a 5dfn πυκνωτών τσιπ τανταλίου
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | NVMFS5C430NWFAFT1G |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Τύπος FET: | N-Channel |
|---|---|---|---|
| Τεχνολογία: | MOSFET (μεταλλικό οξείδιο) | Αγωγός στην τάση πηγής (Vdss): | 40 Β |
| Τρέχων - συνεχής αγωγός (ταυτότητα) @ 25°C: | 35A (TA), 185A (TC) | Τάση κίνησης (ανώτατο RDS επάνω, λ. RDS επάνω): | 10V |
| RDS (Max) @ στην ταυτότητα, Vgs: | 1.7mOhm @ 50A, 10V | Ταυτότητα Vgs (θόριο) (Max) @: | 3.5V @ 250µA |
Περιγραφή προϊόντων
NVMFS5C430NWFAFT1G Mosfet ν-CH 40v 35a/185a 5dfn πυκνωτών τσιπ τανταλίου

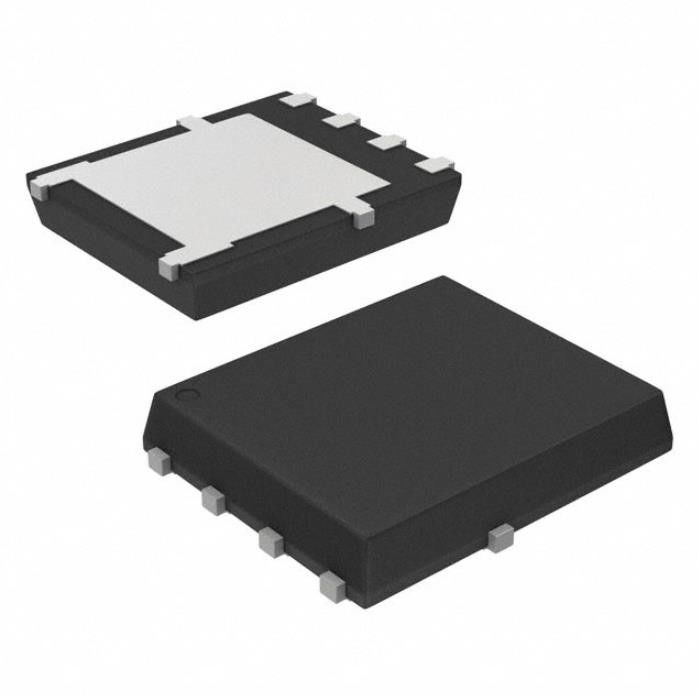

N-Channel 40 Β 35A (TA), 185A (TC) 3.8W (TA), επιφάνεια 106W (TC) τοποθετεί 5-DFN (5x6) (8-SOFL)
Προδιαγραφές NVMFS5C430NWFAFT1G
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ιδιαίτερα προϊόντα ημιαγωγών |
| Κρυσταλλολυχνίες | |
| FET, MOSFETs | |
| Ενιαία FET, MOSFETs | |
| Mfr | onsemi |
| Σειρά | Αυτοκίνητος, AEC-Q101 |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Θέση προϊόντων | Ενεργός |
| Τύπος FET | N-Channel |
| Τεχνολογία | MOSFET (μεταλλικό οξείδιο) |
| Αγωγός στην τάση πηγής (Vdss) | 40 Β |
| Τρέχων - συνεχής αγωγός (ταυτότητα) @ 25°C | 35A (TA), 185A (TC) |
| Τάση κίνησης (ανώτατο RDS επάνω, λ. RDS επάνω) | 10V |
| RDS (Max) @ στην ταυτότητα, Vgs | 1.7mOhm @ 50A, 10V |
| Ταυτότητα Vgs (θόριο) (Max) @ | 3.5V @ 250µA |
| Δαπάνη πυλών (Qg) (Max) @ Vgs | nC 47 @ 10 Β |
| Vgs (Max) | ±20V |
| Ικανότητα εισαγωγής (Ciss) (Max) @ Vds | 3300 pF @ 25 Β |
| Χαρακτηριστικό γνώρισμα FET | - |
| Διασκεδασμός δύναμης (Max) | 3.8W (TA), 106W (TC) |
| Λειτουργούσα θερμοκρασία | -55°C ~ 175°C (TJ) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία συσκευών προμηθευτών | 5-DFN (5x6) (8-SOFL) |
| Συσκευασία/περίπτωση | 8-PowerTDFN, 5 μόλυβδοι |
| Αριθμός προϊόντων βάσεων | NVMFS5 |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ NVMFS5C430NWFAFT1G
• Μικρό ίχνος (5x6 χιλ.) για το συμπαγές σχέδιο
• Χαμηλό RDS (επάνω) για να ελαχιστοποιήσει τις απώλειες διεξαγωγής
• Χαμηλές QG και ικανότητα για να ελαχιστοποιήσει τις απώλειες οδηγών
• Wettable επιλογή πλευρών − NVMFS5C430NWF για την ενισχυμένη οπτική επιθεώρηση
• AEC−Q101 κατάλληλος και PPAP ικανό
• Αυτές οι συσκευές είναι Pb−Free και είναι RoHS υποχωρητικό
Εφαρμογές NVMFS5C430NWFAFT1G
1. Το ολόκληρο περιβάλλον εφαρμογής προσκρούει στη θερμική αντίσταση εκτιμεί παρουσιασμένος, δεν είναι σταθερές και ισχύουν μόνο για τους ιδιαίτερους όρους που σημειώνονται.
2. Surface−mounted στον πίνακα FR4 που χρησιμοποιεί ένα 650 mm2, 2 oz. Μαξιλάρι $cu.
3. Μέγιστο ρεύμα για τους σφυγμούς εφ' όσον 1 ο δεύτερος είναι υψηλότερος αλλά εξαρτάται από τη διάρκεια σφυγμού και τον κύκλο καθήκοντος.
Περιβαλλοντικές & ταξινομήσεις εξαγωγής NVMFS5C430NWFAFT1G
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
