M4A5-128/64-7VNC Tvs Diode Smd M4a5-128/64-7vnc 220-1831-Nd
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | M4A5-128/64-7VNC |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Σειρά: | ispMACH® 4A | Συσκευασία: | Δίσκος |
|---|---|---|---|
| Θέση προϊόντων: | Όχι για τα νέα σχέδια | Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος |
| Προγραμματίσημος τύπος: | Στο σύστημα προγραμματίσημο | Χρόνος καθυστέρησης tpd (1) Max: | 7,5 NS |
| Ανεφοδιασμός τάσης - εσωτερικός: | 4.75V ~ 5.25V | Αριθμός Macrocells: | 128 |
Περιγραφή προϊόντων
M4A5-128/64-7VNC Tvs Diode Smd M4a5-128/64-7vnc 220-1831-Nd

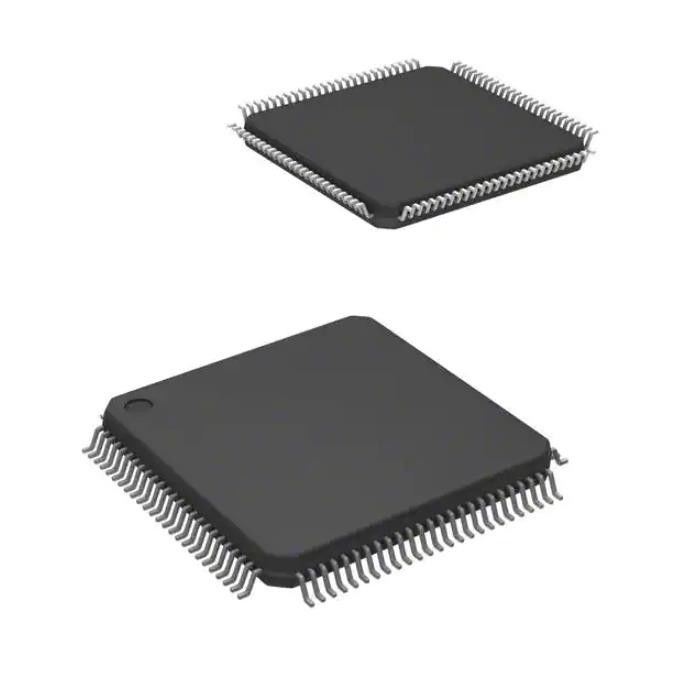

IC CPLD 128MC 7.5NS 100TQFP
Προδιαγραφές τουM4A5-128/64-7VNC
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| CPLD (Σύνθετες Προγραμματιζόμενες Λογικές Συσκευές) | |
| Mfr | Lattice Semiconductor Corporation |
| Σειρά | ispMACH® 4A |
| Πακέτο | Δίσκος - σχάρα |
| Κατάσταση προϊόντος | Όχι για νέα σχέδια |
| Digi-Key Προγραμματιζόμενο | Δεν επαληθεύεται |
| Προγραμματιζόμενος τύπος | Σε Προγραμματιζόμενο σύστημα |
| Χρόνος καθυστέρησης tpd(1) Μέγ | 7,5 ns |
| Παροχή τάσης - Εσωτερική | 4,75V ~ 5,25V |
| Αριθμός Macrocells | 128 |
| Αριθμός I/O | 64 |
| Θερμοκρασία λειτουργίας | 0°C ~ 70°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 100-LQFP |
| Πακέτο συσκευής προμηθευτή | 100-TQFP (14x14) |
| Βασικός αριθμός προϊόντος | M4A5-128 |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ τουM4A5-128/64-7VNC
◆ Υψηλής απόδοσης, E2 CMOS 3.3-V & 5-V CPLD οικογένειες
◆ Ευέλικτη αρχιτεκτονική για σχέδια γρήγορων λογικών
— Εξαιρετική λειτουργία First-Time-FitTM και επανατοποθέτησης
— Επιδόσεις SpeedLockingTM για εγγυημένο σταθερό χρονισμό
— Κεντρικοί πίνακες διακόπτη εισόδου και εξόδου για 100% δυνατότητα δρομολόγησης και 100% διατήρηση pin-out
◆ Υψηλή ταχύτητα
— 5,0ns tPD Εμπορική και 7,5ns tPD Βιομηχανική
— 182 MHz fCNT
◆ 32 έως 512 macrocells.32 έως 768 μητρώα
◆ 44 έως 388 ακίδες σε πακέτα PLCC, PQFP, TQFP, BGA, fpBGA και caBGA
◆ Ευέλικτη αρχιτεκτονική για ένα ευρύ φάσμα στυλ σχεδίασης
— Δ/Τ καταχωρητές και μάνδαλα
— Σύγχρονη ή ασύγχρονη λειτουργία
— Αποκλειστικοί καταχωρητές εισόδου
— Προγραμματιζόμενη πολικότητα
— Επαναφορά/προκαθορισμένη εναλλαγή
◆ Προηγμένες δυνατότητες για εύκολη ενσωμάτωση συστήματος
— Λειτουργίες συμβατές με 3,3-V & 5-V JEDEC
— Συμβατό με JTAG (IEEE 1149.1) για δοκιμές σάρωσης ορίων
— Προγραμματισμός 3,3-V & 5-V JTAG εντός συστήματος
— Συμβατό με PCI (-5/-55/-6/-65/-7/-10/-12 βαθμοί ταχύτητας)
— Ασφαλές για σχέδια συστημάτων μικτής τάσης τροφοδοσίας
— Προγραμματιζόμενες εισόδους pull-up ή Bus-FriendlyTM και I/Os
— Θερμή πρίζα
— Προγραμματιζόμενο bit ασφαλείας
— Μεμονωμένος έλεγχος ρυθμού εξόδου
◆ Η προηγμένη διαδικασία E2 CMOS παρέχει λύσεις υψηλής απόδοσης και οικονομικά αποδοτικές
◆ Επιλογές πακέτου χωρίς μόλυβδο
ΕφαρμογέςτουM4A5-128/64-7VNC
◆ Πίνακας όρου προϊόντος
◆ Λογικός εκχωρητής
◆ Μακροκυψέλες
◆ Πίνακας διακόπτη εξόδου
◆ Κυψέλες εισόδου/εξόδου
◆ Πίνακας διακόπτη εισόδου
◆ Γεννήτρια ρολογιού
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουM4A5-128/64-7VNC
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
