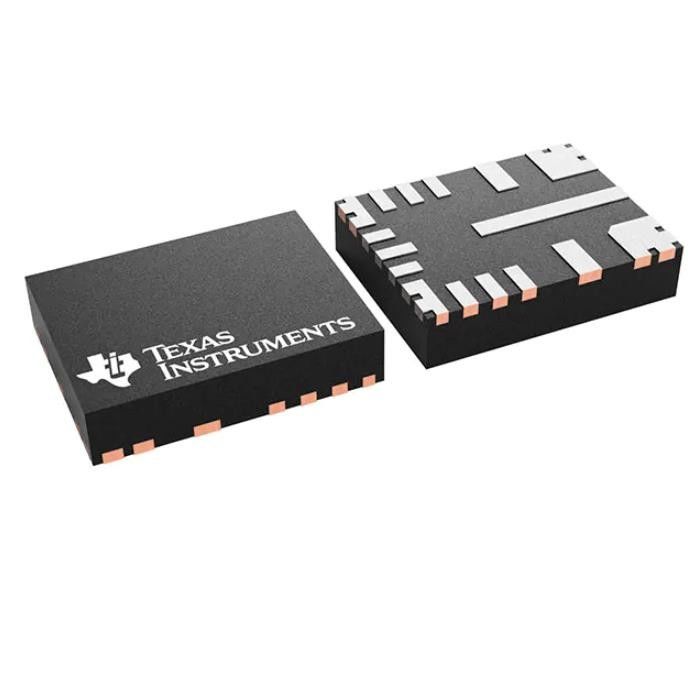

LM61480RPHR Τηλεοράσεις δίοδος Smd 296-LM61480RPHRTR-ND IC REG BUCK ADJ 8A 16VQFN
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM61480RPHR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Λειτουργία: | Βήμα - κάτω |
|---|---|---|---|
| Διαμόρφωση παραγωγής: | Θετικός | Τοπολογία: | Buck |
| Τύπος παραγωγής: | διευθετήσιμος | Αριθμός αποτελεσμάτων: | 1 |
| Τάση - που εισάγεται (λ.): | 3V | Τάση - που εισάγεται (Max): | 36V |
Περιγραφή προϊόντων
LM61480RPHR Τηλεοράσεις δίοδος Smd 296-LM61480RPHRTR-ND IC REG BUCK ADJ 8A 16VQFN
Ρυθμιστής μεταγωγής Buck Θετικό Ρυθμιζόμενο IC 1V 1 Έξοδος 8A 16-PowerVFQFN
Προδιαγραφές του LM61480RPHR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές μεταγωγής DC DC | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Λειτουργία | Παραιτηθεί |
| Διαμόρφωση εξόδου | Θετικός |
| Τοπολογία | Αίξ |
| Τύπος εξόδου | Ευκανόνιστος |
| Αριθμός Εξόδων | 1 |
| Τάση - Είσοδος (Ελάχιστο) | 3V |
| Τάση - Είσοδος (Μέγ.) | 36V |
| Τάση - Έξοδος (ελάχιστη/σταθερή) | 1V |
| Τάση - Έξοδος (Μέγ.) | 34,2 V |
| Ρεύμα - Έξοδος | 8Α |
| Συχνότητα - Εναλλαγή | 400kHz, 2,2MHz, 200kHz ~ 2,2MHz |
| Σύγχρονος ανορθωτής | Οχι |
| Θερμοκρασία λειτουργίας | -40°C ~ 150°C (TJ) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 16-PowerVFQFN |
| Πακέτο συσκευής προμηθευτή | 16-VQFN-HR (4,5x3,5) |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ τουLM61480RPHR
• Δυνατότητα λειτουργικής ασφάλειας
– Διαθέσιμη τεκμηρίωση για τη βοήθεια του σχεδιασμού του λειτουργικού συστήματος ασφαλείας
• Εύρος τάσης εισόδου από 3 V έως 36 V
• Έξοδος RESET με φίλτρο και καθυστερημένη απελευθέρωση
• Σχεδιασμένο για χαμηλό EMI:
– EVM συμβατό με το CISPR 11/32 class B
– Ρυθμιζόμενο φάσμα διασποράς με pin
– Ρυθμιζόμενος χρόνος ανόδου κόμβου SW
– Λειτουργία πάνω και κάτω από τη ζώνη AM: pin με δυνατότητα διαμόρφωσης στα σταθερά 400 kHz και 2,2 MHz ή ρυθμιζόμενη από 200 kHz – 2,2 MHz
– Συμμετρικό pinout χαμηλού EMI
– Η λειτουργία ελαφρού φορτίου είναι διαμορφώσιμη με pin για διαμόρφωση σταθερής συχνότητας ή συχνότητας παλμού (PFM)
• Λύση υψηλής απόδοσης
– 95% αποδοτικότητα για φορτίο 8-Α
– Ρεύμα εισόδου 5 μA κατά την εκφόρτωση σε αυτόματη λειτουργία
– <1-µA ρεύμα διακοπής λειτουργίας (τυπικό)
• Υψηλή πυκνότητα ισχύος
– Ενσωματωμένη αντιστάθμιση, ομαλή εκκίνηση, όριο ρεύματος, θερμική απενεργοποίηση και UVLO
– Συσκευασία QFN 4,5 mm × 3,5 mm για βρέξιμο πλευρό
ΕφαρμογέςτουLM61480RPHR
• Βιομηχανικές μεταφορές
• αεροηλεκτρονική
• Βιομηχανικός Η/Υ
• PLC, DCS και PAC
• Εξοπλισμός δοκιμής ημιαγωγών
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουLM61480RPHR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Δεν εφαρμόζεται |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 2 (1 έτος) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
