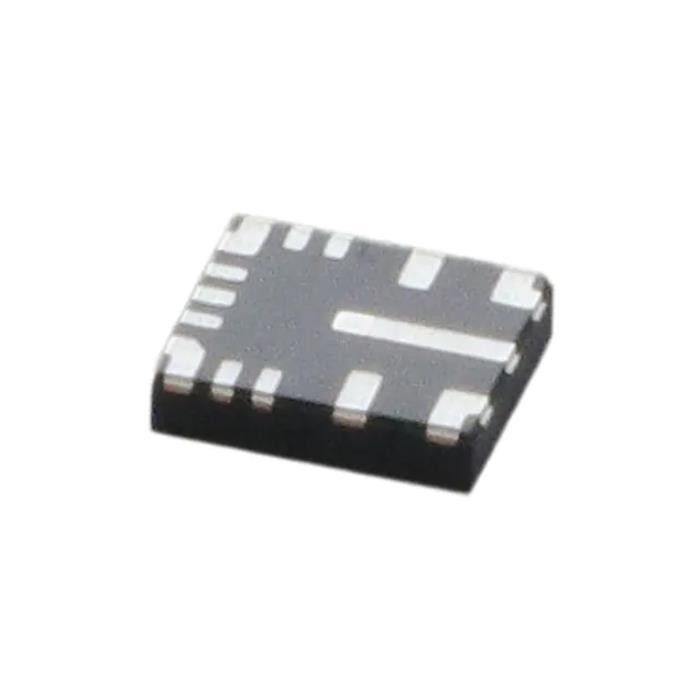

LM61460AANRJRR υλικό παραγωγής 296-Lm61460aanrjrrtr-ND Lm61460aan Smd διόδων TV
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM61460AANRJRR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Λειτουργία: | Βήμα - κάτω |
|---|---|---|---|
| Διαμόρφωση παραγωγής: | Θετικός | Τοπολογία: | Buck |
| Τύπος παραγωγής: | διευθετήσιμος | Αριθμός αποτελεσμάτων: | 1 |
| Τάση - που εισάγεται (λ.): | 3V | Τάση - που εισάγεται (Max): | 36V |
Περιγραφή προϊόντων
LM61460AANRJRR υλικό παραγωγής 296-Lm61460aanrjrrtr-ND Lm61460aan Smd διόδων TV
Ολοκληρωμένο κύκλωμα θετικό διευθετήσιμο 1V 1 παραγωγή 6A 14-VFQFN ρυθμιστών μετατροπής Buck
Προδιαγραφές LM61460AANRJRR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Ρυθμιστές τάσης - ρυθμιστές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Λειτουργία | Βήμα - κάτω |
| Διαμόρφωση παραγωγής | Θετικός |
| Τοπολογία | Buck |
| Τύπος παραγωγής | Διευθετήσιμος |
| Αριθμός αποτελεσμάτων | 1 |
| Τάση - που εισάγεται (λ.) | 3V |
| Τάση - που εισάγεται (Max) | 36V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 1V |
| Τάση - παραγωγή (Max) | 34V |
| Τρέχων - παραγωγή | 6A |
| Συχνότητα - μετατροπή | 200kHz ~ 2.2MHz |
| Σύγχρονος διορθωτής | Ναι |
| Λειτουργούσα θερμοκρασία | -40°C ~ 150°C (TJ) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί, Wettable πλευρό |
| Συσκευασία/περίπτωση | 14-VFQFN |
| Συσκευασία συσκευών προμηθευτών | 14-vqfn-ωρ. (4x3.5) |
| Αριθμός προϊόντων βάσεων | LM61460 |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ LM61460AANRJRR
• Λειτουργικός ασφάλεια-ικανός
– Τεκμηρίωση διαθέσιμη στο λειτουργικό σχέδιο συστημάτων ασφάλειας ενίσχυσης
• Βελτιστοποιημένος για τις υπερβολικά χαμηλές απαιτήσεις της EMI
– Η συσκευασία Hotrod™ και η παράλληλη πορεία εισαγωγής ελαχιστοποιούν το χτύπημα κόμβων διακοπτών
– Διευθετήσιμος χρόνος ανόδου κόμβων SW
• Σχεδιασμένος για τις αξιόπιστες και τραχιές εφαρμογές
– Υποστηρίξεις 42-β επιβάτες
– ακρίβεια κανονισμού παραγωγής ±1% συνολική
– VOUT διευθετήσιμο από 1 Β σε 95% VIN
– εγκατάλειψη 0,4-β με ένα 4-φορτίο (χαρακτηριστικό)
– Χαρακτηριστικά γνωρίσματα προστασίας: θερμικό κλείσιμο, εισαγμένη ανταπεργία undervoltage, τρέχον όριο κύκλος-από-κύκλων, προστασία λόξιγκα κοντός-citcuit-απότομα
• Η μετατροπή δύναμης υψηλής αποδοτικότητας φορτώνει καθόλου
– 7-µA κανένα ρεύμα φορτίων σε 13,5 VIN, 3,3 VOUT
– Αποδοτικότητα 83% PFM στο 1-μΑ, 13,5 VIN, 5 VOUT
– Χαμηλό MOSFET στην αντίσταση
• RDS_ON_HS = 41 mΩ (χαρακτηριστικά)
• RDS_ON_LS = 21 mΩ (χαρακτηριστικά)
– Εξωτερική προκατειλημμένη επιλογή για τη βελτιωμένη αποδοτικότητα
• Κατάλληλος για τις εξελικτικές παροχές ηλεκτρικού ρεύματος
– Καρφίτσα συμβατή με:
• LM61440-Q1 (36 Β, 4 Α, διευθετήσιμο fSW)
• LM61440 (36 Β, 4 Α, διευθετήσιμο fSW)
• LMQ61460 (36 Β, 6 Α, εσωτερικά καλύμματα)
• Ενότητα χρήσης TPSM63606 για το γρηγορότερο χρόνο στην αγορά
Εφαρμογές LM61460AANRJRR
• USB τύπος-γ
• Βιομηχανικό ρομπότ: Πίνακας ΚΜΕ
• Βιομηχανικό PC: ενιαίος υπολογιστής πινάκων
• Ενοργάνωση δοκιμής και μέτρησης
Περιβαλλοντικές & ταξινομήσεις εξαγωγής LM61460AANRJRR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 2 (1 έτος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
