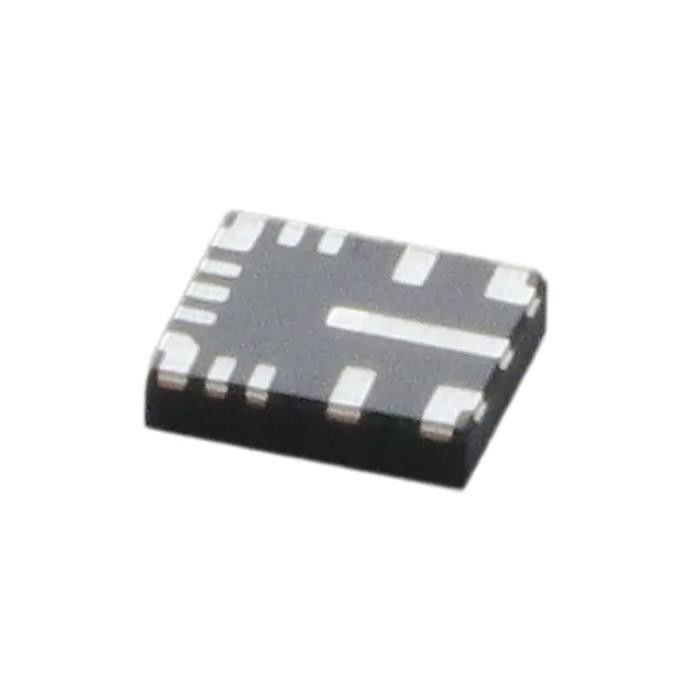

LM61440AANRJRR TVs Diode Smd Step Down Converter 296-Lm61440aanrjrrtr-Nd
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM61440AANRJRR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Συσκευασία: | Ταινία & εξέλικτρο (TR) | Θέση προϊόντων: | Ενεργός |
|---|---|---|---|
| Λειτουργία: | Βήμα - κάτω | Διαμόρφωση παραγωγής: | Θετικός |
| Τοπολογία: | Buck | Τύπος παραγωγής: | διευθετήσιμος |
| Αριθμός αποτελεσμάτων: | 1 | Τάση - που εισάγεται (λ.): | 3V |
Περιγραφή προϊόντων
LM61440AANRJRR Τηλεόραση δίοδος Smd Step Down Converter 296-Lm61440aanrjrrtr-Nd
Ρυθμιστής μεταγωγής Buck Θετική Ρυθμιζόμενη 1V 1 Έξοδος 4A 14-VFQFN
Προδιαγραφές του LM61440AANRJRR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές μεταγωγής DC DC | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κατάσταση προϊόντος | Ενεργός |
| Λειτουργία | Παραιτηθεί |
| Διαμόρφωση εξόδου | Θετικός |
| Τοπολογία | Αίξ |
| Τύπος εξόδου | Ευκανόνιστος |
| Αριθμός Εξόδων | 1 |
| Τάση - Είσοδος (Ελάχιστο) | 3V |
| Τάση - Είσοδος (Μέγ.) | 36V |
| Τάση - Έξοδος (ελάχιστη/σταθερή) | 1V |
| Τάση - Έξοδος (Μέγ.) | 34,2 V |
| Ρεύμα - Έξοδος | 4Α |
| Συχνότητα - Εναλλαγή | 200kHz ~ 2,2MHz |
| Σύγχρονος ανορθωτής | Ναί |
| Θερμοκρασία λειτουργίας | -40°C ~ 150°C (TJ) |
| Τύπος τοποθέτησης | Επιφανειακή βάση, βρέξιμο πλευρό |
| Πακέτο / Θήκη | 14-VFQFN |
| Πακέτο συσκευής προμηθευτή | 14-VQFN-HR (4x3,5) |
| Βασικός αριθμός προϊόντος | LM61440 |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ τουLM61440AANRJRR
• Δυνατότητα λειτουργικής ασφάλειας
– Διαθέσιμη τεκμηρίωση για τη βοήθεια του σχεδιασμού του λειτουργικού συστήματος ασφαλείας
• Βελτιστοποιημένο για εξαιρετικά χαμηλές απαιτήσεις EMI
– Το πακέτο Hotrod™ και η παράλληλη διαδρομή εισόδου ελαχιστοποιούν το κουδούνισμα του διακόπτη
– Η παράλληλη διαδρομή εισόδου ελαχιστοποιεί την παρασιτική επαγωγή
– Ρυθμιζόμενος χρόνος ανόδου κόμβου SW
• Σχεδιασμένο για αξιόπιστες και ανθεκτικές εφαρμογές
– Υποστηρίζει μεταβατικά 42-V
– ±1% ακρίβεια ρύθμισης της συνολικής παραγωγής
– VOUT ρυθμιζόμενο από 1 V έως 95% του VIN
– Απώλεια 0,3 V με φορτίο 3 Α (τυπικό)
• Μετατροπή ισχύος υψηλής απόδοσης σε όλα τα φορτία
– 7-µA ρεύμα χωρίς φορτίο στα 13,5 VIN, 3,3 VOUT
– 83% απόδοση PFM σε 1-mA, 13,5 VIN, 5 VOUT
– Χαμηλή αντίσταση MOSFET ON
• RDS_ON_HS = 41 mΩ (τυπικό)
• RDS_ON_LS = 21 mΩ (τυπικό)
– Επιλογή εξωτερικής προκατάληψης για βελτιωμένη απόδοση
• Κατάλληλο για κλιμακούμενα τροφοδοτικά
– Καρφίτσα συμβατή με:
• LM61440-Q1 (36 V, 4 A, ρυθμιζόμενο fSW)
• LM61460 (36 V, 6 A, ρυθμιζόμενο fSW)
ΕφαρμογέςτουLM61440AANRJRR
• USB τύπου C
• Βιομηχανικό ρομπότ: πλακέτα CPU
• Industrial PC: υπολογιστής μονής πλακέτας
• Όργανα δοκιμής και μέτρησης
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουLM61440AANRJRR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 2 (1 έτος) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
