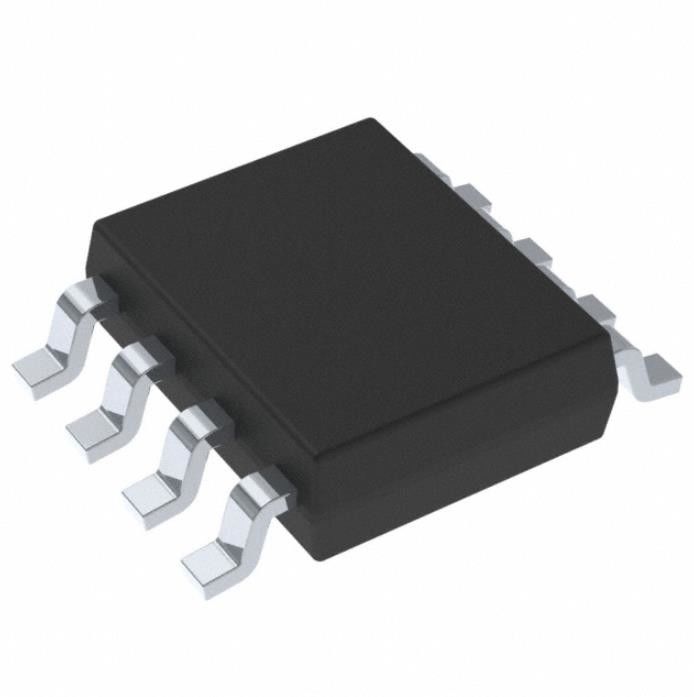

LM5164QDDATQ1 Τηλεοράσεις δίοδος Smd 296-Lm5164qddatq1tr-Nd Ic Power Regulator
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM5164QDDATQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Λειτουργία: | Βήμα - κάτω |
|---|---|---|---|
| Διαμόρφωση παραγωγής: | Θετικός | Τοπολογία: | Buck |
| Τύπος παραγωγής: | διευθετήσιμος | Αριθμός αποτελεσμάτων: | 1 |
| Τάση - που εισάγεται (λ.): | 6V | Τάση - που εισάγεται (Max): | 100V |
Περιγραφή προϊόντων
LM5164QDDATQ1 Τηλεόραση δίοδος Smd 296-Lm5164qddatq1tr-Nd Ic Power Regulator
Ρυθμιστής εναλλαγής Buck IC Θετική ρυθμιζόμενη 1,2V 1 Έξοδος 1A 8-PowerSOIC (0,154", πλάτος 3,90 mm)
Προδιαγραφές του LM5164QDDATQ1
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές μεταγωγής DC DC | |
| Mfr | Texas Instruments |
| Σειρά | Αυτοκίνητο, AEC-Q100 |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Λειτουργία | Παραιτηθεί |
| Διαμόρφωση εξόδου | Θετικός |
| Τοπολογία | Αίξ |
| Τύπος εξόδου | Ευκανόνιστος |
| Αριθμός Εξόδων | 1 |
| Τάση - Είσοδος (Ελάχιστο) | 6V |
| Τάση - Είσοδος (Μέγ.) | 100V |
| Τάση - Έξοδος (ελάχιστη/σταθερή) | 1,2V |
| Τάση - Έξοδος (Μέγ.) | 100V |
| Ρεύμα - Έξοδος | 1Α |
| Συχνότητα - Εναλλαγή | Έως 1MHz |
| Σύγχρονος ανορθωτής | Ναί |
| Θερμοκρασία λειτουργίας | -40°C ~ 150°C (TJ) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 8-PowerSOIC (0,154", πλάτος 3,90 mm) |
| Πακέτο συσκευής προμηθευτή | 8-SO PowerPad |
| Βασικός αριθμός προϊόντος | LM5164 |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ τουLM5164QDDATQ1
• AEC-Q100-κατάλληλο για εφαρμογές αυτοκινήτων
– Βαθμός θερμοκρασίας συσκευής 1: –40°C έως +125°C, εύρος θερμοκρασίας περιβάλλοντος
• Σχεδιασμένο για αξιόπιστες και ανθεκτικές εφαρμογές
– Ευρύ εύρος τάσης εισόδου από 6 V έως 100 V
– Εύρος θερμοκρασίας κόμβου: –40°C έως +150°C
– Σταθερός εσωτερικός χρονοδιακόπτης μαλακής εκκίνησης 3 ms
– Προστασία ορίου ρεύματος κορυφής και κοιλάδας
– Είσοδος UVLO και προστασία θερμικής απενεργοποίησης
• Κατάλληλο για κλιμακούμενα τροφοδοτικά αυτοκινήτων
– Χαμηλοί ελάχιστοι χρόνοι ενεργοποίησης και απενεργοποίησης 50 ns
– Ρυθμιζόμενη συχνότητα μεταγωγής έως 1 MHz
– Εξομοίωση διόδου για υψηλή απόδοση σε ελαφρύ φορτίο
– Ρεύμα ηρεμίας εισόδου 10,5 μA χωρίς φορτίο
– Ρεύμα ηρεμίας διακοπής λειτουργίας 3-µA
– Βελτιστοποιημένο για το πρότυπο CISPR 25 EMI
• Η ενσωμάτωση μειώνει το μέγεθος και το κόστος της λύσης
– Αρχιτεκτονική ελέγχου λειτουργίας COT
– Ο ενσωματωμένος διακόπτης buck 0,725-Ω NFET υποστηρίζει μεγάλο εύρος κύκλων λειτουργίας
– Ο ενσωματωμένος σύγχρονος ανορθωτής 0,34-Ω NFET εξαλείφει την εξωτερική δίοδο Schottky
– Εσωτερική αναφορά τάσης 1,2 V
– Χωρίς εξαρτήματα αντιστάθμισης βρόχου
– Εσωτερικός ρυθμιστής πόλωσης VCC και δίοδος εκκίνησης
• Δημιουργήστε ένα προσαρμοσμένο σχέδιο χρησιμοποιώντας το WEBENCH® power designer
ΕφαρμογέςτουLM5164QDDATQ1
• Ήπιες υβριδικές προμήθειες ECU 48 V αυτοκινήτου
• Μετατροπείς DC/DC αυτοκινήτου
• Συμπιεστές HVAC αυτοκινήτων και θερμαντήρες PTC
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουLM5164QDDATQ1
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 2 (1 έτος) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
