LM5156QDSSRQ1 Τηλεοράσεις δίοδος Smd 296-Lm5156qdssrq1tr-Nd
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM5156QDSSRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Mfr: | Texas Instruments | Σειρά: | Αυτοκίνητος, AEC-Q100 |
|---|---|---|---|
| Συσκευασία: | Ταινία & εξέλικτρο (TR) | Θέση προϊόντων: | Ενεργός |
| Τύπος παραγωγής: | Οδηγός κρυσταλλολυχνιών | Λειτουργία: | Επιταχύνω, επιταχύνω/βήμα - κάτω |
| Διαμόρφωση παραγωγής: | Θετικός | Τοπολογία: | Boost, Flyback, SEPIC |
Περιγραφή προϊόντων
LM5156QDSSRQ1 Τηλεόραση δίοδος Smd 296-Lm5156qdssrq1tr-Nd
Boost, Flyback, Θετική έξοδος ρυθμιστή SEPIC Step-Up, Step-Up/Step-Down Ελεγκτής DC-DC IC 12-WSON (3x2)
Προδιαγραφές του LM5156QDSRQ1
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ελεγκτές μεταγωγής DC DC | |
| Mfr | Texas Instruments |
| Σειρά | Αυτοκίνητο, AEC-Q100 |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κατάσταση προϊόντος | Ενεργός |
| Τύπος εξόδου | Πρόγραμμα οδήγησης τρανζίστορ |
| Λειτουργία | Step-Up, Step-Up/Step-Down |
| Διαμόρφωση εξόδου | Θετικός |
| Τοπολογία | Boost, Flyback, SEPIC |
| Αριθμός Εξόδων | 1 |
| Φάσεις εξόδου | 1 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 3,5V ~ 60V |
| Συχνότητα - Εναλλαγή | 100kHz ~ 2,2MHz |
| Κύκλος εργασίας (Μέγ.) | 93% |
| Σύγχρονος ανορθωτής | Οχι |
| Συγχρονισμός ρολογιού | Ναί |
| Σειριακές διεπαφές | - |
| Λειτουργίες ελέγχου | Όριο ρεύματος, Ενεργοποίηση, Έλεγχος συχνότητας, Καλή ισχύς, Ομαλή εκκίνηση |
| Θερμοκρασία λειτουργίας | -40°C ~ 150°C (TJ) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |

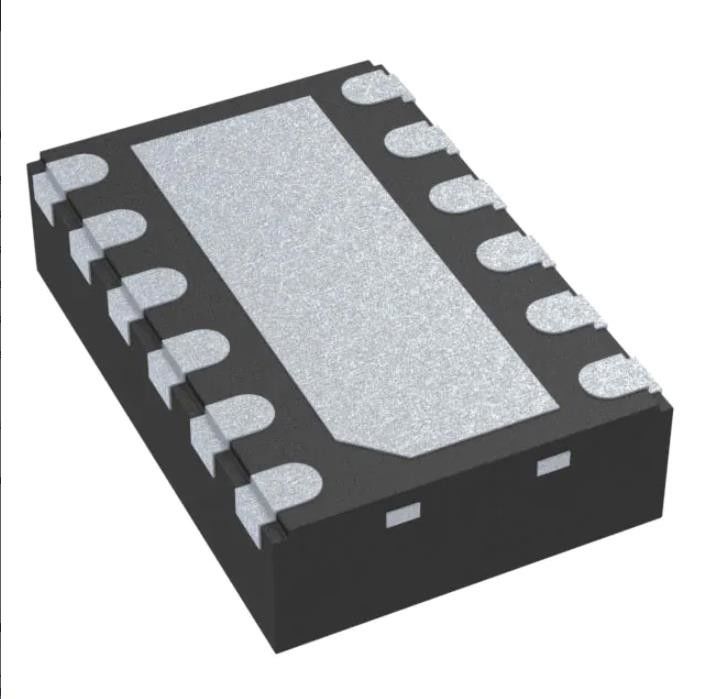

| Πακέτο / Θήκη | 12-WFDFN Exposed Pad |
| Πακέτο συσκευής προμηθευτή | 12-WSON (3x2) |
| Βασικός αριθμός προϊόντος | LM5156 |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ τουLM5156QDSRQ1
• AEC-Q100 πιστοποιημένο για εφαρμογές αυτοκινήτων
– Βαθμός θερμοκρασίας 1: –40°C έως +125°C TA
• Δυνατότητα λειτουργικής ασφάλειας
– Διαθέσιμη τεκμηρίωση για τη βοήθεια του σχεδιασμού του λειτουργικού συστήματος ασφαλείας
• Κατάλληλο για εφαρμογές μπαταρίας αυτοκινήτου μεγάλου εύρους λειτουργίας εισόδου
– 3,5-V έως 60-V Εύρος λειτουργίας (65-V abs max)
– 2,97-V έως 16-V Όταν BIAS = VCC
– Ελάχιστη τάση τροφοδοσίας ώθησης 1,5 V όταν BIAS ≥ 3,5 V
– Μεταβατική προστασία εισόδου έως 65 V
– Ελαχιστοποίηση της αποστράγγισης της μπαταρίας
• Χαμηλό ρεύμα διακοπής λειτουργίας (IQ ≤ 2,6 µA)
• Χαμηλό ρεύμα λειτουργίας (IQ ≤ 490 µA)
• Μικρό μέγεθος λύσης και χαμηλό κόστος
– Μέγιστη συχνότητα μεταγωγής 2,2 MHz
– Συσκευασία WSON 12 ακίδων (3 mm × 2 mm) με βρέξιμες πλευρές
– Ο ενσωματωμένος ενισχυτής σφαλμάτων επιτρέπει τη ρύθμιση της κύριας πλευράς χωρίς οπτικό συζεύκτη (flyback)
– Ελαχιστοποίηση της υποχώρησης κατά τη διάρκεια της εκκίνησης (εφαρμογή startstop)
• Μετριασμός EMI
– Επιλέξιμο διπλό τυχαίο φάσμα εξάπλωσης
– Πακέτο χωρίς μόλυβδο
• Υψηλότερη απόδοση με χαμηλή κατανάλωση ενέργειας
– 100-mV ±7% ακριβές όριο ρεύματος
– Ισχυρό στάνταρ οδηγό MOSFET 1,5-A peak
– Υποστηρίζει εξωτερική παροχή VCC
• Αποφύγετε τις παρεμβολές και τις παρεμβολές της μπάντας AM
– Προαιρετικός συγχρονισμός ρολογιού
– Δυναμικά προγραμματιζόμενη συχνότητα μεταγωγής από 100 kHz έως 2,2 MHz
• Ενσωματωμένα χαρακτηριστικά προστασίας
– Σταθερό ρεύμα αιχμής που περιορίζει την τάση εισόδου
– Προαιρετική προστασία υπερφόρτωσης σε λειτουργία λόξυγγα (δείτε τον Πίνακα σύγκρισης συσκευών)
– Προγραμματιζόμενη γραμμή UVLO
– Προστασία OVP
– Θερμική διακοπή λειτουργίας
• Ακριβής αναφορά ανατροφοδότησης ακρίβειας ±1%.
• Προγραμματιζόμενη επιπλέον αντιστάθμιση κλίσης
• Ρυθμιζόμενη μαλακή εκκίνηση
• Ένδειξη PGOOD
• Δημιουργήστε ένα προσαρμοσμένο σχέδιο χρησιμοποιώντας το LM5156x-Q1 με το power designer WEBENCH®
ΕφαρμογέςτουLM5156QDSRQ1
• Εφαρμογή μπαταρίας 12 V ή 24 V για αυτοκίνητα
• Εφαρμογή start-stop αυτοκινήτου
• Τροφοδοτικό υψηλής τάσης LiDAR
• Flyback πολλαπλών εξόδων χωρίς οπτικό συζευκτήρα
• Παροχή μεροληψίας LED πίσω φώτων αυτοκινήτου
• Ευρεία ενίσχυση εισόδου, SEPIC, μονάδα ισχύος flyback
• Ενίσχυση με μπαταρία, SEPIC, flyback
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουLM5156QDSRQ1
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Δεν εφαρμόζεται |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 2 (1 έτος) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
