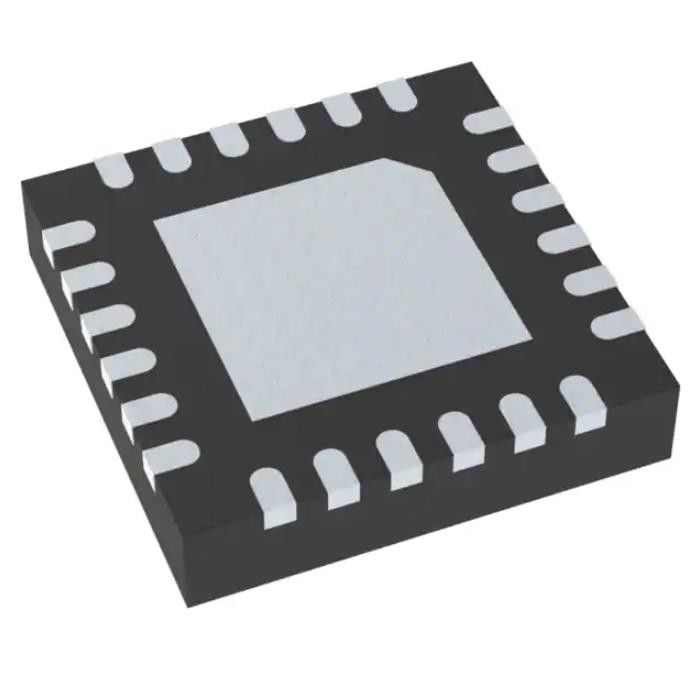

LM5141QRGERQ1 κανονισμός Ctrlr Buck 24vgfn ολοκληρωμένου κυκλώματος Smd διόδων TV
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM5141QRGERQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Mfr: | Texas Instruments | Σειρά: | Αυτοκίνητος, AEC-Q100 |
|---|---|---|---|
| Συσκευασία: | Ταινία & εξέλικτρο (TR) | Θέση προϊόντων: | Ενεργός |
| Τύπος παραγωγής: | Οδηγός κρυσταλλολυχνιών | Λειτουργία: | Βήμα - κάτω |
| Διαμόρφωση παραγωγής: | Θετικός | Τοπολογία: | Buck |
Περιγραφή προϊόντων
LM5141QRGERQ1 κανονισμός Ctrlr Buck 24vgfn ολοκληρωμένου κυκλώματος Smd διόδων TV
Θετικό βήμα παραγωγής ρυθμιστών Buck - κάτω από το ολοκληρωμένο κύκλωμα 24-VQFN ελεγκτών ρεύμα-συνεχές ρεύμα (4x4)
Προδιαγραφές LM5141QRGERQ1
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Ελεγκτές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος | |
| Mfr | Texas Instruments |
| Σειρά | Αυτοκίνητος, AEC-Q100 |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Θέση προϊόντων | Ενεργός |
| Τύπος παραγωγής | Οδηγός κρυσταλλολυχνιών |
| Λειτουργία | Βήμα - κάτω |
| Διαμόρφωση παραγωγής | Θετικός |
| Τοπολογία | Buck |
| Αριθμός αποτελεσμάτων | 1 |
| Φάσεις παραγωγής | 1 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 3.8V ~ 65V |
| Συχνότητα - μετατροπή | 440kHz, 2.2MHz |
| Κύκλος καθήκοντος (Max) | - |
| Σύγχρονος διορθωτής | Αριθ. |
| Συγχρονισμός ρολογιών | Αριθ. |
| Τμηματικές διεπαφές | - |
| Χαρακτηριστικά γνωρίσματα ελέγχου | Το τρέχον όριο, επιτρέπει, έλεγχος συχνότητας, καλή, μαλακή έναρξη ισχύος |
| Λειτουργούσα θερμοκρασία | -40°C ~ 150°C (TJ) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 24-VFQFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών | 24-VQFN (4x4) |
| Αριθμός προϊόντων βάσεων | LM5141 |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ LM5141QRGERQ1
• Κατάλληλος για τις αυτοκίνητες εφαρμογές
• AEC-Q100 κατάλληλος με τα ακόλουθα αποτελέσματα:
– Βαθμός 1 θερμοκρασίας συσκευών: – 40°C στην περιβαλλοντική λειτουργούσα θερμοκρασία +125°C
– Επίπεδο 2 ταξινόμησης συσκευών HBM ESD
– Επίπεδο C4B ταξινόμησης συσκευών CDM ESD
• VIN: 3.8 Β σε 65 Β (απόλυτο μέγιστο 70 Β)
• Παραγωγή: Σταθερός 3,3 Β, 5 Β, ή διευθετήσιμος από 1,5 Β σε 15 Β με 0,8% ακρίβεια
• Σταθερή συχνότητα μετατροπής 2,2-MHZ ή 440-kHz με την ακρίβεια 5%
• Drive πυλών υψηλός-πλευράς και χαμηλός-πλευράς με SlewRateControl
• Προαιρετική μετατόπιση συχνότητας με την ποικιλία μιας αναλογικής τάσης ή RT του αντιστάτη
• Προαιρετικός συγχρονισμός σε ένα εξωτερικό ρολόι
• Προαιρετικό απλωμένο φάσμα
• ΔΕΙΚΤΗΣ ΝΟΗΜΟΣΎΝΗΣ τρόπου κλεισίματος: 10 µA χαρακτηριστικά
• Χαμηλός εφεδρικός ΔΕΙΚΤΗΣ ΝΟΗΜΟΣΎΝΗΣ τρόπου: 35 µA χαρακτηριστικά
• 75-MV τρέχον κατώτατο όριο ορίου με 0,9% ακρίβεια
• Εξωτερική τρέχουσα αντίληψη αντιστατών ή DCR
• Η παραγωγή επιτρέπει την εισαγωγή λογικής
• Τρόπος λόξιγκα για τη συνεχή υπερφόρτωση
• Δύναμη-καλή παραγωγή ένδειξης
• Επιλέξιμη άμιλλα διόδων ή αναγκασμένο PulseWidthModulation
• συσκευασία 24 καρφιτσών VQFN με τα Wettable πλευρά
• Δημιουργήστε ένα σχέδιο συνήθειας χρησιμοποιώντας το LM5141-Q1 με το σχεδιαστή δύναμης WEBENCH®
Εφαρμογές LM5141QRGERQ1
• Αυτοκίνητες εφαρμογές συμπεριλαμβανομένου:
– Συστήματα Infotainment
– Συστάδες ενοργάνωσης
– Προηγμένα συστήματα βοήθειας οδηγών (ADAS)
Περιβαλλοντικές & ταξινομήσεις εξαγωγής LM5141QRGERQ1
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 2 (1 έτος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
