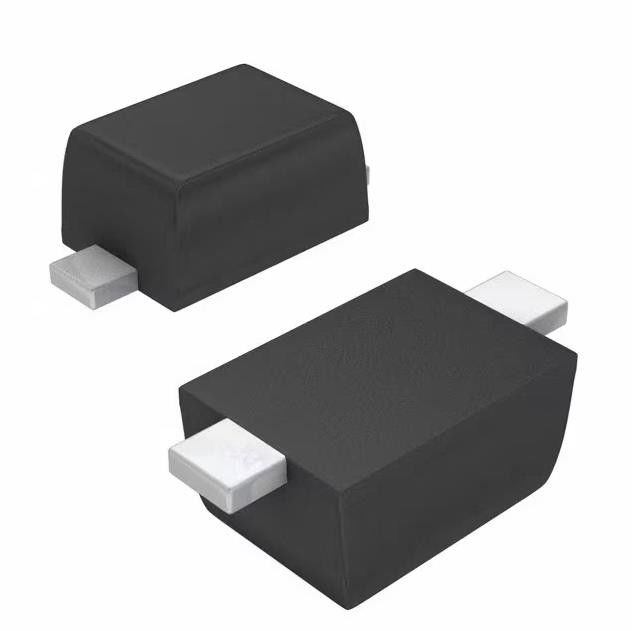

SDM20U40-7 Diode 40 V 250mA Επιφανειακή βάση SOD-523 Γρήγορη ανάκτηση
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Sdm20u40-7 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τάση - ΣΥΝΕΧΗΣ αντιστροφή (Vr) (Max): | 40 Β | Τρέχων - μέσος όρος που αποκαθίσταται (Io): | 250mA |
|---|---|---|---|
| Τάση - διαβιβάστε (Vf) (Max) @ εάν: | 600 MV @ 200 μΑ | Ταχύτητα: | Γρήγορη αποκατάσταση =< 500ns, > 200mA (Io) |
| Αντίστροφος χρόνος αποκατάστασης (trr): | 10 NS | Τρέχων - αντίστροφη διαρροή @ Vr: | 5 µA @ 30 Β |
| Ικανότητα @ Vr, Φ: | 50pF @ 0V, 1MHz | Λειτουργούσα θερμοκρασία - σύνδεση: | -65°C ~ 125°C |
Περιγραφή προϊόντων
SDM20U40-7 Diode 40 V 250mA Επιφανειακή βάση SOD-523 Γρήγορη ανάκτηση
Επιφανειακή βάση διόδου 40 V 250 mA SOD-523
Προδιαγραφές του SDM20U40-7
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Διακριτά Προϊόντα Ημιαγωγών |
| Διόδους | |
| Ανορθωτές | |
| Μονές δίοδοι | |
| Mfr | Ενσωματωμένες δίοδοι |
| Σειρά | - |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Κατάσταση προϊόντος | Ενεργός |
| Τεχνολογία | Schottky |
| Τάση - DC Reverse (Vr) (Max) | 40 V |
| Τρέχουσα - Διορθώθηκε ο μέσος όρος (Io) | 250 mA |
| Τάση - Εμπρός (Vf) (Μέγ.) @ Αν | 600 mV @ 200 mA |
| Ταχύτητα | Γρήγορη ανάκτηση =< 500ns, > 200mA (Io) |
| Αντίστροφος χρόνος ανάκτησης (trr) | 10 ns |
| Ρεύμα - Αντίστροφη διαρροή @ Vr | 5 µA @ 30 V |
| Χωρητικότητα @ Vr, F | 50pF @ 0V, 1MHz |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | SC-79, SOD-523 |
| Πακέτο συσκευής προμηθευτή | SOD-523 |
| Θερμοκρασία Λειτουργίας - Διασταύρωση | -65°C ~ 125°C |
| Βασικός αριθμός προϊόντος | SDM20 |
ΧαρακτηριστικάτουSDM20U40-7
Χαμηλή πτώση τάσης προς τα εμπρός
Κατασκευή Δακτυλίου Φρουράς για Μεταβατική Προστασία
Αμελητέα αντίστροφη ανάκτηση χρόνου
Χαμηλή αντίστροφη χωρητικότητα
Πακέτο τοποθέτησης εξαιρετικά μικρής επιφάνειας
Πλήρως χωρίς μόλυβδο και πλήρως συμβατό με RoHS (Σημειώσεις 1 & 2)
Χωρίς αλογόνο και αντιμόνιο."Πράσινη" συσκευή (Σημείωση 3)
Αυτό το εξάρτημα πληροί τα πρότυπα JEDEC (ως αναφορές στο AEC-Q) για υψηλή αξιοπιστία.
Ένα ανταλλακτικό συμβατό με αυτοκίνητα είναι διαθέσιμο σε ξεχωριστό φύλλο δεδομένων (SDM20U40Q)
Μηχανικά Δεδομένα τουSDM20U40-7
Συσκευασία: SOD523
Υλικό Συσκευασίας: Χυτευμένο Πλαστικό, «Πράσινη» Σύνθεση Χύτευσης.Βαθμολογία ταξινόμησης ευφλεκτότητας UL 94V-0
Ευαισθησία στην υγρασία: Επίπεδο 1 ανά J-STD-020
Τερματικά: Επιμετάλλωση χωρίς μόλυβδο (Ματ φινίρισμα από κασσίτερο).Συγκολλάται ανά MIL-STD-202, Μέθοδος 208
Polarity: Cathode Band
Βάρος: 0,002 γραμμάρια (κατά προσέγγιση)
Περιβαλλοντικές & Εξαγωγικές ΤαξινομήσειςτουSDM20U40-7
ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ ΠΕΡΙΓΡΑΦΗ Κατάσταση RoHS Συμβατό με ROHS3 Επίπεδο ευαισθησίας σε υγρασία (MSL) 1 (Απεριόριστο) Κατάσταση REACH REACH Δεν επηρεάζεται ECCN EAR99
