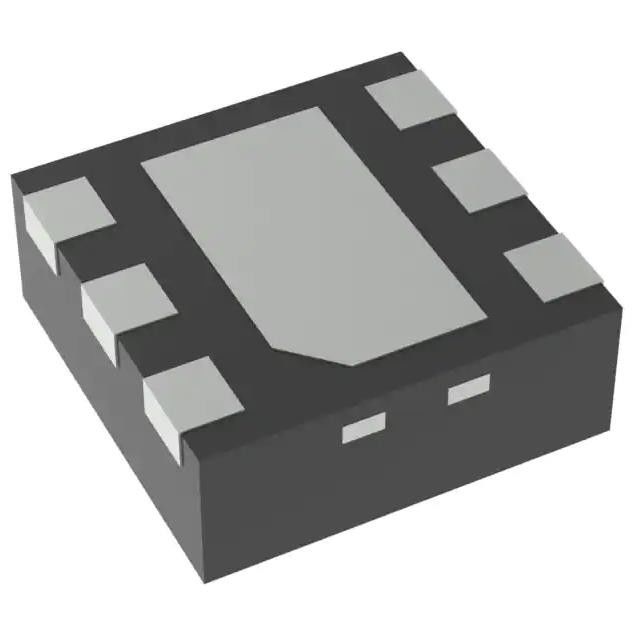

TPS78230DRVR Integrated Circuit Chip Reg Linear 3v 150ma 6wson
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS78230DRVR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Διαμόρφωση παραγωγής: | Θετικός |
|---|---|---|---|
| Τύπος παραγωγής: | Σταθερός | Τρέχων - παραγωγή: | 150mA |
| Τάση - που εισάγεται (Max): | 5.5V | Τάση - παραγωγή (ελάχιστη/σταθερή): | 3V |
| Τρέχων - ήρεμος (δείκτης νοημοσύνης): | 1.3 µA | Εγκατάλειψη τάσης (Max): | 0.25V @ 150mA |
Περιγραφή προϊόντων
TPS78230DRVRΤσιπ ολοκληρωμένου κυκλώματοςReg Linear 3v 150ma 6wson
Γραμμικός ρυθμιστής τάσης IC Θετικός Σταθερός 1 Έξοδος 150mA 6-WSON (2x2)
Προδιαγραφές του TPS78230DRVR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές Τάσης - Γραμμικοί | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Διαμόρφωση εξόδου | Θετικός |
| Τύπος εξόδου | Σταθερός |
| Αριθμός Ρυθμιστικών Αρχών | 1 |
| Τάση - Είσοδος (Μέγ.) | 5,5 V |
| Τάση - Έξοδος (ελάχιστη/σταθερή) | 3V |
| Τάση - Έξοδος (Μέγ.) | - |
| Διακοπή τάσης (Μέγ.) | 0,25V @ 150mA |
| Ρεύμα - Έξοδος | 150 mA |
| Τρέχον - Σε ηρεμία (Iq) | 1,3 μΑ |
| Τρέχουσα - Προμήθεια (Μέγ.) | 8 μΑ |
| PSRR | 40dB ~ 15dB (10Hz ~ 1kHz) |
| Λειτουργίες ελέγχου | επιτρέπω |
| Χαρακτηριστικά προστασίας | Πάνω από ρεύμα, πάνω από τη θερμοκρασία, αντίστροφη πολικότητα |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 6-WDFN Exposed Pad |
| Πακέτο συσκευής προμηθευτή | 6-WSON (2x2) |
| Βασικός αριθμός προϊόντος | TPS78230 |
Χαρακτηριστικά τουTPS78230DRVR
• Χαμηλό IQ: 500 nA
• Ρυθμιστής 150 mA, Low-Dropout
• Εύρος τάσης εισόδου: 2,2 V έως 5,5 V
• Low-Dropout στους 25°C, 130 mV στα 150 mA
• Low-Dropout στους 85°C, 175 mV στα 150 mA
• Ακρίβεια 3% πάνω από το φορτίο, τη γραμμή και τη θερμοκρασία
• Σταθερό με κεραμικό πυκνωτή 1.0-μF
• Θερμική διακοπή λειτουργίας και προστασία από υπερένταση
• Καρφίτσα ενεργοποίησης συμβατή με το λογικό επίπεδο CMOS
• Διατίθεται σε DDC (TSOT23-5) ή DRV (2-mm x 2-mm ΥΙΟΣ-6) Πακέτα
Εφαρμογές τουTPS78230DRVR
• Επισύναψη εφαρμογών TI MSP430
• Ασύρματα ακουστικά και έξυπνα τηλέφωνα
• Συσκευές αναπαραγωγής MP3
• Προϊόντα χειρός που λειτουργούν με μπαταρίες
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουTPS78230DRVR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
