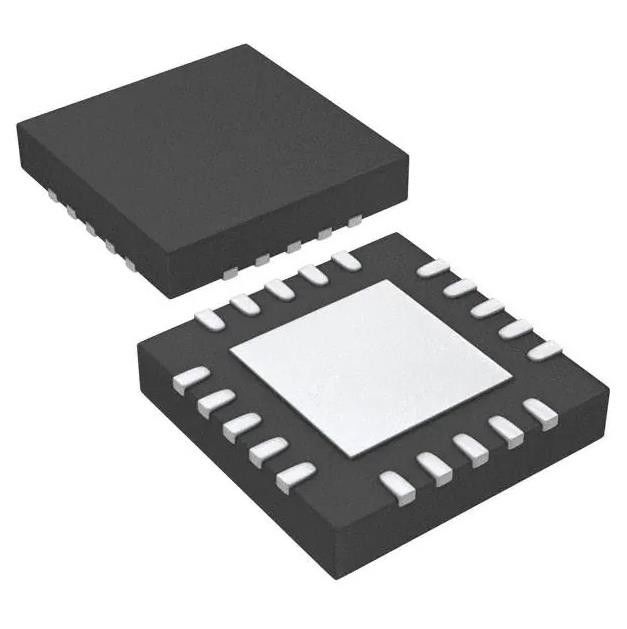

TPS7A8300RGWR IC Reg Linear Pos Adj 2a 20vqfn Linear Voltage Regulator
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS7A8300RGWR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Διαμόρφωση παραγωγής: | Θετικός | Τύπος παραγωγής: | Διευθετήσιμος/προγραμματίσημος |
|---|---|---|---|
| Αριθμός ρυθμιστών: | 1 | Τάση - που εισάγεται (Max): | 6.5V |
| Τάση - παραγωγή (ελάχιστη/σταθερή): | 0.8V | Τάση - παραγωγή (Max): | 0.2V @ 2A |
| Τρέχων - παραγωγή: | 2A | ||
Περιγραφή προϊόντων
TPS7A8300RGWR IC Reg Linear Pos Adj 2a 20vqfn Linear Voltage Regulator
Γραμμικός ρυθμιστής τάσης IC Θετικό Ρυθμιζόμενο/Προγραμματιζόμενο 1 Έξοδος 2A 20-VQFN (5x5)
Προδιαγραφές τουTPS7A8300RGWR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές Τάσης - Γραμμικοί | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Κατάσταση προϊόντος | Ενεργός |
| Διαμόρφωση εξόδου | Θετικός |
| Τύπος εξόδου | Ρυθμιζόμενο/Προγραμματιζόμενο |
| Αριθμός Ρυθμιστικών Αρχών | 1 |
| Τάση - Είσοδος (Μέγ.) | 6,5V |
| Τάση - Έξοδος (ελάχιστη/σταθερή) | 0,8V |
| Τάση - Έξοδος (Μέγ.) | 5V |
| Διακοπή τάσης (Μέγ.) | 0,2V @ 2A |
| Ρεύμα - Έξοδος | 2Α |
| Τρέχον - Σε ηρεμία (Iq) | 4 mA |
| Τρέχουσα - Προμήθεια (Μέγ.) | 5 mA |
| PSRR | 40dB (1MHz) |
| Λειτουργίες ελέγχου | Ενεργοποίηση, ισχύς καλή, μαλακή εκκίνηση |
| Χαρακτηριστικά προστασίας | Πάνω από ρεύμα, υπέρβαση θερμοκρασίας, κλείδωμα κάτω από τάση (UVLO) |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 20-VQFN Exposed Pad |
| Πακέτο συσκευής προμηθευτή | 20-VQFN (5x5) |
| Βασικός αριθμός προϊόντος | TPS7A8300 |
Χαρακτηριστικά τουTPS7A8300RGWR
•Ultralow Dropout: 125mV Μέγιστο στα 2 A
•Θόρυβος Τάσης Εξόδου: 6 μVRMs
•Απόρριψη κυματισμού τροφοδοτικού:
- Εύρος τάσης εισόδου 40 dB στο 1 MHz:
- Χωρίς BIAS: 1,4 V έως 6,5 V
- Με BIAS: 1,1 V έως 6,5 V Δύο λειτουργίες τάσης εξόδου:
- Έκδοση ANY-OUTTM (Προγραμματιζόμενη από το χρήστη
Έξοδος μέσω διάταξης PCB):
- Δεν απαιτείται εξωτερική αντίσταση
- Εύρος τάσης εξόδου: 0,8 V έως 3,95 V
- Ρυθμιζόμενη έκδοση:
- Εύρος τάσης εξόδου: 0,8 V έως 5,0 V
Ακρίβεια 1,0% πάνω από τη γραμμή, το φορτίο και τη θερμοκρασία
•Σταθερό με κεραμικό πυκνωτή εξόδου 22 uF
•Προγραμματιζόμενη έξοδος μαλακής εκκίνησης
•Έξοδος Power-Good (PG).
•Διαθέσιμα πακέτα:
- 5-mm×5-mm VQFN-20
- 3,5 mm×3,5 mm VQFN-20
ΕφαρμογέςτουTPS7A8300RGWR
•Εξαρτήματα RF, IF: VCO, ADC, DAC, LVDS
•Ασύρματη υποδομή: SerDes, FPGA, DSPTM
•Δοκιμή και μέτρηση
•Όργανα, Ιατρική και Ήχος
Περιβαλλοντική & Εξαγωγική ΤαξινόμησητιςτουTPS7A8300RGWR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 2 (1 έτος) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
