SMBJ20A-E3 / 5B Πυκνωτής Τσιπ Τανταλίου 32,4V Σφιγκτήρας 18,5A Ipp Tvs Δίοδος
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | SMBJ20A-E3 5B |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | SMBJ20A-E3 5B | Ομοιοκατευθυνόμενα κανάλια: | 2 |
|---|---|---|---|
| Τάση - Αντίστροφη στάση (Τύπος): | 20V | Τάση - Βλάβη (ελάχ.): | 22.2V |
| Τάση - στερέωση (Max) @ Ipp: | 32,4 V | Power - Peak Pulse: | 600W |
| Λειτουργούσα θερμοκρασία: | -55°C ~ 150°C (TJ) | Τύπος: | Ζένερ |
Περιγραφή προϊόντων
SMBJ20A-E3 / 5B Πυκνωτής Τσιπ Τανταλίου 32,4V Σφιγκτήρας 18,5A Ipp Tvs Δίοδος

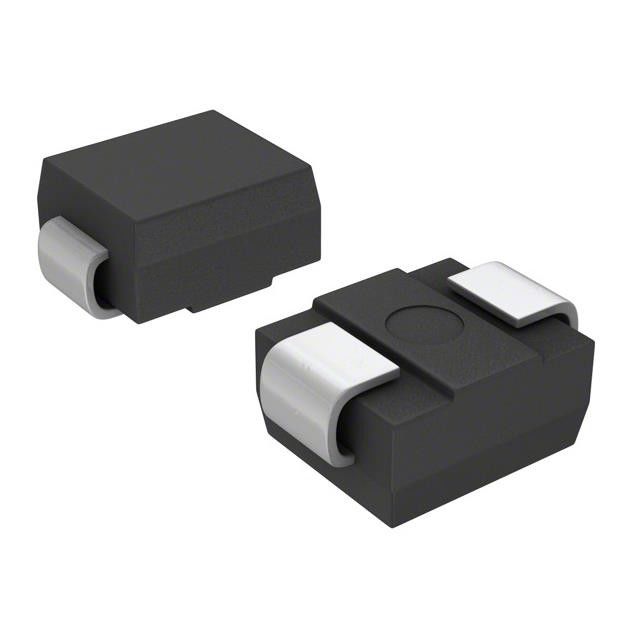

32,4V Σφιγκτήρας 18,5A Ipp TVs Diode Surface Mount DO-214AA (SMBJ)
Χαρακτηριστικά τουSMBJ20A-E3 5B
• Πακέτο χαμηλού προφίλ
• Ιδανικό για αυτοματοποιημένη τοποθέτηση
• Γυάλινη παθητική διασταύρωση τσιπ
• Διατίθεται σε μονοκατευθυντική και αμφίδρομη
• Δυνατότητα μέγιστης παλμικής ισχύος 600 W με α
10/1000 μs κυματομορφή, επαναλαμβανόμενος ρυθμός
(κύκλος λειτουργίας): 0,01 %
• Εξαιρετική ικανότητα σύσφιξης
• Πολύ γρήγορος χρόνος απόκρισης
• Χαμηλή σταδιακή αντίσταση υπέρτασης
• Πληροί το επίπεδο MSL 1, ανά J-STD-020, LF μέγιστη κορυφή
260 °C
• Διατίθεται πιστοποιημένο AEC-Q101
- Κωδικός παραγγελίας αυτοκινήτου: βάση P/NHE3 ή P/NHM3
Προδιαγραφές τουSMBJ20A-E3 5B
|
Προϊόν
|
SMBJ20A-E3 5B
|
|
Τύπος
|
Ζένερ
|
|
Μονόδρομα κανάλια
|
1
|
|
Τάση - Αντίστροφη στάση (Τύπος)
|
20V
|
|
Τάση - Βλάβη (ελάχ.)
|
22,2 V
|
|
Τάση - Σύσφιξη (Μέγ.) @ Ipp
|
32,4 V
|
|
Ρεύμα - Παλμός κορυφής (10/1000μs)
|
18,5Α
|
|
Power - Peak Pulse
|
600W
|
|
Προστασία γραμμών ηλεκτρικού ρεύματος
|
Οχι
|
|
Εφαρμογές
|
Γενικού σκοπού
|
|
Χωρητικότητα @ Συχνότητα
|
-
|
|
Θερμοκρασία λειτουργίας
|
-55°C ~ 150°C (TJ)
|
|
Τύπος τοποθέτησης
|
Αναρτημένο στην επιφάνεια
|
|
Πακέτο / Θήκη
|
DO-214AA, SMB
|
|
Πακέτο συσκευής προμηθευτή
|
DO-214AA (SMBJ)
|
|
Βασικός αριθμός προϊόντος
|
SMBJ20
|
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
Εφαρμογές τουSMBJ20A-E3 5B
Χρήση σε ευαίσθητη προστασία ηλεκτρονικών έναντι μεταβατικών τάσεων που προκαλούνται από επαγωγική μεταγωγή φορτίου και φωτισμό
σε IC, MOSFET, γραμμές σήματος μονάδων αισθητήρων για καταναλωτές, υπολογιστές, βιομηχανίες και τηλεπικοινωνίες.
