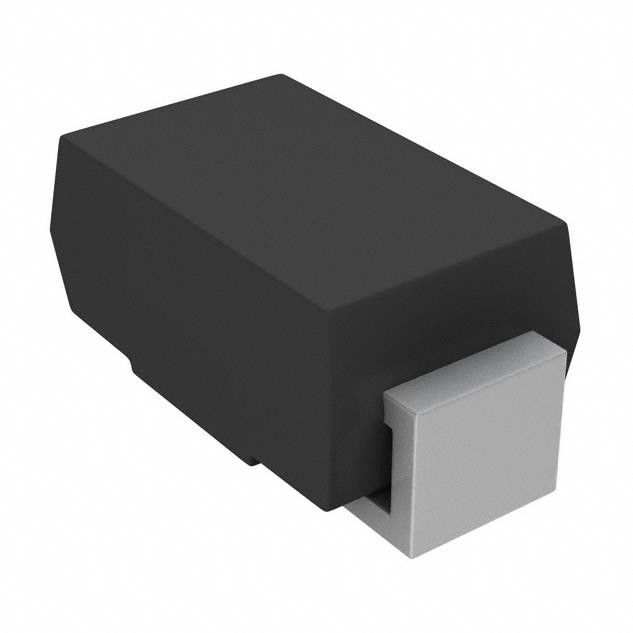

ES1B-E3 61T Diode 100 V 1A Surface Mount DO-214AC (SMA) 920 mV @ 1 A
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | ES1B-E3 61T |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα μερών: | ES1B-E3 61T | Τάση - διαβιβάστε (Vf) (Max) @ εάν: | 920 MV @ 1 Α |
|---|---|---|---|
| IFSM: | 30 Α | TRR: | 15 NS |
| TJ μέγιστο.: | 150 °C | Συσκευασία: | SMA (-214AC) |
Περιγραφή προϊόντων
ES1B-E3 61T Diode 100 V 1A Surface Mount DO-214AC (SMA) 920 mV @ 1 A
Δίοδοι Zener γενικής χρήσης σε SOD123F μικρό και επίπεδο μόλυβδο επιφανειακά τοποθετημένο
Συσκευή (SMD) πλαστική συσκευασία
Χαρακτηριστικά τουES1B-E3 61T
• Πακέτο χαμηλού προφίλ
• Ιδανικό για αυτοματοποιημένη τοποθέτηση
• Γυάλινο παθητικοποιημένο τσιπ πέλλετ
• Εξαιρετικά γρήγοροι χρόνοι ανάκτησης για υψηλή απόδοση
• Χαμηλή τάση προς τα εμπρός, χαμηλές απώλειες ισχύος
• Υψηλή ικανότητα υπέρτασης προς τα εμπρός
• Πληροί το επίπεδο MSL 1, ανά J-STD-020,
Μέγιστη κορυφή LF 260 °C
• Διατίθεται πιστοποιημένο AEC-Q101
- Κωδικός παραγγελίας αυτοκινήτου: P/NHE3 ή P/NHM3
Θήκη: SMA (DO-214AC)
Η σύνθεση καλουπώματος πληροί την αξιολόγηση ευφλεκτότητας UL 94 V-0
Βάση P/N-E3 - Συμβατό με RoHS, εμπορικής ποιότητας
Βάση P/N-M3 - χωρίς αλογόνο, συμβατό με RoHS, εμπορικό
Βαθμός
Base P/NHE3_X - Συμβατό με RoHS και πιστοποιημένο AEC-Q101
Βάση P/NHM3_X - χωρίς αλογόνο, συμβατό με RoHS και
Πιστοποιημένο AEC-Q101
(Το "_X" υποδηλώνει τον κωδικό αναθεώρησης π.χ. A, B, .....)
Ακροδέκτες: ματ επικασσιτερωμένα καλώδια, με δυνατότητα συγκόλλησης ανά
J-STD-002 και JESD 22-B102
Το επίθημα E3, M3, HE3 και HM3 συναντά το JESD 201 class 2
δοκιμή μουστάκι
Χαρακτηριστικά ΠροϊόντοςτουES1B-E3 61T
|
Κατάσταση προϊόντος
|
Ενεργός
|
|
Τεχνολογία
|
Πρότυπο
|
|
Τάση - DC Reverse (Vr) (Max)
|
100 V
|
|
Τρέχουσα - Διορθώθηκε ο μέσος όρος (Io)
|
1Α
|
|
Τάση - Εμπρός (Vf) (Μέγ.) @ Αν
|
920 mV @ 1 A
|
|
Ταχύτητα
|
Γρήγορη ανάκτηση =< 500ns, > 200mA (Io)
|
|
Αντίστροφος χρόνος ανάκτησης (trr)
|
25 ns
|
|
Ρεύμα - Αντίστροφη διαρροή @ Vr
|
5 µA @ 100 V
|
|
Χωρητικότητα @ Vr, F
|
10pF @ 4V, 1MHz
|
|
Τύπος τοποθέτησης
|
Αναρτημένο στην επιφάνεια
|
|
Πακέτο / Θήκη
|
DO-214AC, SMA
|
|
Πακέτο συσκευής προμηθευτή
|
DO-214AC (SMA)
|
|
Θερμοκρασία Λειτουργίας - Διασταύρωση
|
-55°C ~ 150°C
|
|
Βασικός αριθμός προϊόντος
|
ES1
|
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
ΤΥΠΙΚΕΣ ΕΦΑΡΜΟΓΕΣ του ES1B-E3 61T
Για χρήση σε ανόρθωση υψηλής συχνότητας και ελεύθερο τροχό
εφαρμογή σε μετατροπείς και μετατροπείς λειτουργίας μεταγωγής για
καταναλωτών, ηλεκτρονικών υπολογιστών, αυτοκινήτων και τηλεπικοινωνιών.
