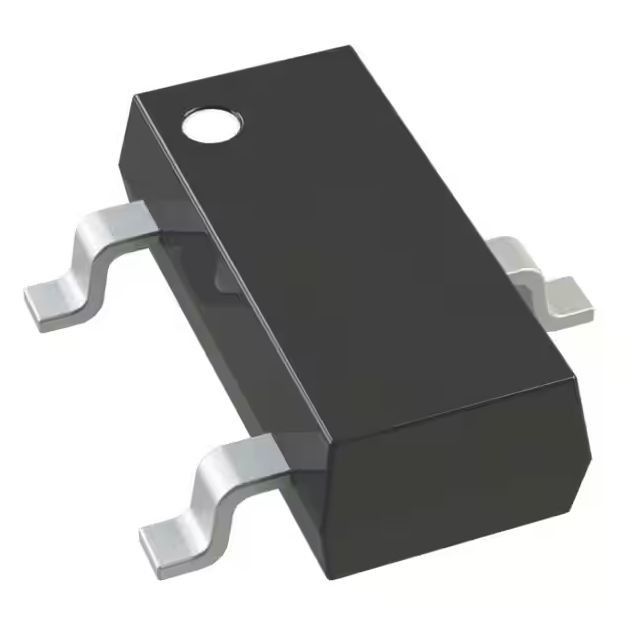

BAS70-7-F TVS Δίοδος SMD Diode 70 V 70mA Επιφανειακή βάση SOT-23-3
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | Bas70-7-φ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τάση - ΣΥΝΕΧΗΣ αντιστροφή (Vr) (Max): | 70 Β | Τρέχων - μέσος όρος που αποκαθίσταται (Io): | 70 mA |
|---|---|---|---|
| Τάση - διαβιβάστε (Vf) (Max) @ εάν: | 1 Β @ 15 μΑ | Συσκευασία/περίπτωση: | -236-3, SC-59, ΜΈΘΥΣΟΣ-23-3 |
| Συσκευασία συσκευών προμηθευτών: | Μέθυσος-23-3 | Λειτουργούσα θερμοκρασία - σύνδεση: | -55°C ~ 125°C |
Περιγραφή προϊόντων
BAS70 215 Diode 70 V 70mA Επιφανειακή βάση TO-236AB 70V 70mA TO-236AB
Χαρακτηριστικά τουBAS70-7-F
Χαμηλή τάση ενεργοποίησης
Γρήγορη εναλλαγή
PN Junction Guard Ring για μεταβατική προστασία και προστασία ESD
Πλήρως χωρίς μόλυβδο και πλήρως συμβατό με RoHS (Σημειώσεις 1 & 2)
Χωρίς αλογόνο και αντιμόνιο.«Πράσινη» συσκευή (Σημείωση 3
Χαρακτηριστικά ΠροϊόντοςτουBAS70-7-F
|
Τεχνολογία
|
Schottky
|
|
Τάση - DC Reverse (Vr) (Max)
|
70 V
|
|
Τρέχουσα - Διορθώθηκε ο μέσος όρος (Io)
|
70 mA
|
|
Τάση - Εμπρός (Vf) (Μέγ.) @ Αν
|
1 V @ 15 mA
|
|
Ταχύτητα
|
Μικρό σήμα =< 200mA (Io), Οποιαδήποτε Ταχύτητα
|
|
Αντίστροφος χρόνος ανάκτησης (trr)
|
5 ns
|
|
Ρεύμα - Αντίστροφη διαρροή @ Vr
|
100 nA @ 50 V
|
|
Χωρητικότητα @ Vr, F
|
2pF @ 0V, 1MHz
|
|
Τύπος τοποθέτησης
|
Αναρτημένο στην επιφάνεια
|
|
Πακέτο / Θήκη
|
TO-236-3, SC-59, SOT-23-3
|
|
Πακέτο συσκευής προμηθευτή
|
ΣΩΤ-23-3
|
|
Θερμοκρασία Λειτουργίας - Διασταύρωση
|
-55°C ~ 125°C
|
|
Βασικός αριθμός προϊόντος
|
BAS70
|
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουBAS70-7-F
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
Μηχανικά στοιχεία BAS70-7-F
Θήκη: SOT23
Υλικό θήκης: Χυτό πλαστικό.Ταξινόμηση ευφλεκτότητας UL
Βαθμολογία 94V-0
Ευαισθησία στην υγρασία: Επίπεδο 1 ανά J-STD-020
Τερματικά: Συγκολλούνται ανά MIL-STD-202, Μέθοδος 208
Επιμετάλλωση χωρίς μόλυβδο (Ματ φινίρισμα κασσίτερου Ανοπτημένο πάνω από κράμα 42
Leadframe)
Πολικότητα: Δείτε τα παρακάτω διαγράμματα
Βάρος: 0,008 γραμμάρια (κατά προσέγγιση)
