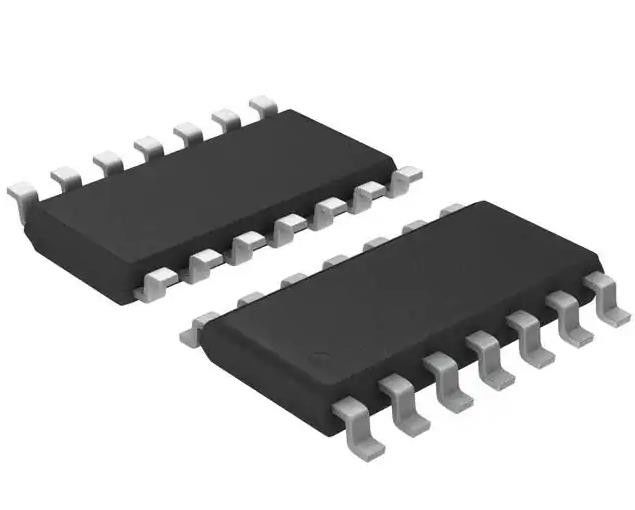

TC74HC02AF NOR Πύλη ολοκληρωμένου κυκλώματος Τσιπ Chiaps 4 κανάλι 14-SOP
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TC74HC02AF |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Κατάσταση του προϊόντος: | Όχι για Νέα Σχέδια | Τύπος λογικής: | ΟΥΤΕ πύλη |
|---|---|---|---|
| Αριθμός κυκλωμάτων: | 4 | Αριθμός εισροών: | 2 |
| Πρόσθετη τάση: | 2V ~ 6V | ρεύμα - ακινητοποιημένο (μέγιστο): | 1 µA |
| ρεύμα - υψηλή και χαμηλή απόδοση: | 5.2mA, 5.2mA | Επίπεδο λογικής εισαγωγής - χαμηλό: | 0,5V ~ 1,8V |
Περιγραφή προϊόντων
TC74HC02AF ΠΟΛΙΤΙΚΗ Πύλη Συμπληρωματικά κυκλώματα τεμαχίων ολοκληρωμένων κυκλωμάτων 4 κανάλια 14-SOP
Προδιαγραφές TC74HC02AF
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Λογική | |
| Πύλες και μετατροπείς | |
| Δρ. | Toshiba Ημιαγωγούς και Αποθήκευση |
| Σειρά | 74HC |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Όχι για Νέα Σχέδια |
| Τύπος λογικής | Πύλη NOR |
| Αριθμός κυκλωμάτων | 4 |
| Αριθμός εισροών | 2 |
| Χαρακτηριστικά | - |
| Πρόσθετη τάση | 2V ~ 6V |
| Τρέχων - Ακίνητος (μέγιστος) | 1 μA |
| ρεύμα - υψηλή και χαμηλή απόδοση | 5.2mA, 5.2mA |
| Επίπεδο λογικής εισόδου - χαμηλό | 0.5V ~ 1.8V |
| Επίπεδο λογικής εισόδου - υψηλό | 1.5V ~ 4.2V |
| Μέγιστη καθυστέρηση διάδοσης @ V, μέγιστη CL | 13ns @ 6V, 50pF |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | 14-SOP |
| Πακέτο / Κουτί | 14-SOIC (0,209", 5,30 mm πλάτος) |
| Αριθμός βασικού προϊόντος | 74HC02 |
Χαρακτηριστικά TC74HC02AF
• Υψηλή ταχύτητα: tpd = 6 ns (τυπικά) σε VCC = 5 V
• Χαμηλή διάχυση ισχύος: ICC = 1 μA (μέγιστη) σε Ta = 25°C
• Υψηλή ανθεκτικότητα στον θόρυβο: VNIH = VNIL = 28% VCC (min)
• Δυνατότητα προώθησης: 10 φορτία LSTTL
• Συμμετρική αντίσταση εξόδου:
• Εξισορροπημένες καθυστερήσεις διάδοσης: tpLH ∼− tpHL
• Ευρύ φάσμα τάσης λειτουργίας: VCC (opr) = 2 έως 6 V
• Πιν και λειτουργία συμβατά με το 74LS02
Περιγραφές TC74HC02AF
Το TC74HC02A είναι ένα υψηλής ταχύτητας CMOS 2-INPUT NOR GATE κατασκευασμένο με τεχνολογία C2MOS πυριτίου.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTC74HC02AF
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με το RoHS |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
