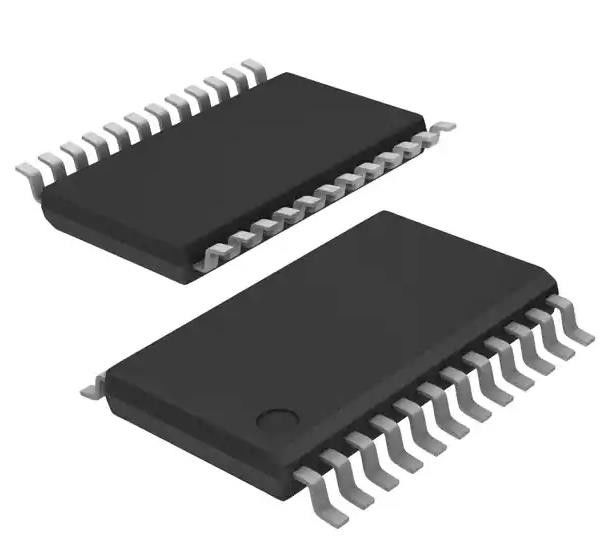

MSP430AFE253IPWR MSP430 CPU16 MSP430F2xx Μικροελεγκτής IC 16-Bit 12MHz 16KB
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | MSP430AFE253IPWR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Πρωτογενής επεξεργαστής: | MSP430 CPU16 | Μέγεθος πυρήνα: | 16-bit |
|---|---|---|---|
| Ταχύτητα: | 12MHz | Συνδεσιμότητα: | SPI, UART/USART |
| Περιφερειακά: | Καφέ ανίχνευση/επαναφορά, PWM, WDT | Αριθμός εισόδων/εξόδων: | 11 |
| Μέγεθος μνήμης προγράμματος: | 16KB (16K x 8) | Τύπος μνήμης προγράμματος: | ΦΛΑΣ |
| Μέγεθος RAM: | 512 x 8 | Η τάση - τροφοδοσία (Vcc/Vdd): | 1.8V ~ 3.6V |
Περιγραφή προϊόντων
MSP430AFE253IPWR MSP430 CPU16 MSP430F2xx Μικροελεγκτής IC 16-Bit 12MHz 16KB
ΠροδιαγραφέςMSP430AFE253IPWR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Δρ. | Τεξας Instruments |
| Σειρά | MSP430F2xx |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Πρωτογενής επεξεργαστής | MSP430 CPU16 |
| Μέγεθος πυρήνα | 16-bit |
| Ταχύτητα | 12MHz |
| Συνδεσιμότητα | SPI, UART/USART |
| Περιφερειακά | Καφέ ανίχνευση/επαναφορά, PWM, WDT |
| Αριθμός εισόδων/εξόδων | 11 |
| Μέγεθος μνήμης προγράμματος | 16KB (16K x 8) |
| Τύπος μνήμης προγράμματος | ΦΛΑΣ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 512 x 8 |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 1.8V ~ 3.6V |
| Μετατροπείς δεδομένων | Α/Δ 3x24b |
| Τύπος ταλαντωτή | Εσωτερικό |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 24-TSSOP (0,173", 4,40mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 24-TSSOP |
| Αριθμός βασικού προϊόντος | MSP430AFE253 |
Χαρακτηριστικά MSP430AFE253IPWR
• Περιοχή χαμηλής τάσης τροφοδοσίας: 1,8 V έως 3,6 V
• Πολύ χαμηλή κατανάλωση ενέργειας
Διάταξη λειτουργίας: 220 μA σε 1 MHz, 2,2 V
∆ύναμη αναμονής: 0,5 μA
Διάταξη ∆ημοσίευσης
• Πέντε τρόποι εξοικονόμησης ενέργειας
• Υπερ-γρήγορη αφύπνιση από την κατάσταση αναμονής σε λιγότερο από 1 μs
• Αρχιτεκτονική RISC 16-bit, μέχρι 12MHz System Clock
• Βασικές ρυθμίσεις μονάδας ρολογιού
- Εσωτερικές συχνότητες έως 12 MHz με δύο βαθμονωμένες συχνότητες
Οσκιλητής εσωτερικής πολύ χαμηλής ισχύος χαμηλής συχνότητας (LF)
Χρυσάλλες υψηλής συχνότητας (HF) έως 16 MHz
∆ΑΣΜΑΤΗΣΗ
Εξωτερική πηγή ψηφιακού ρολογιού
Εφαρμογές MSP430AFE253IPWR
• Μονόφασμα μετρητές ηλεκτρικής ενέργειας
• Ψηφιακή παρακολούθηση ισχύος
• Εφαρμογές αισθητήρων
Περιβαλλοντικές και εξαγωγικές ταξινόμησηMSP430AFE253IPWR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.31.0001 |
