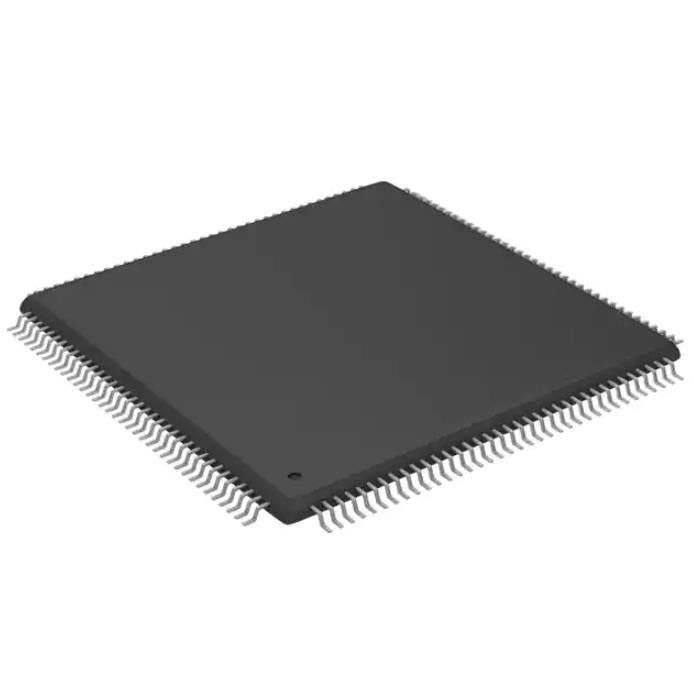

SPC58EC80E5QMC0X MCU μικροελεγκτής IC 32BIT 4MB FLASH 144ETQFP
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SPC58EC80E5QMC0X |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ξεπερασμένος | Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος |
|---|---|---|---|
| Επεξεργαστής πυρήνων: | e200z420 | Μέγεθος πυρήνων: | τριανταδυάμπιτος διπλός-πυρήνας |
| Ταχύτητα: | 180MHz | Συνδετικότητα: | CANbus, Ι ² Γ, LINbus, SPI |
| Περιφερειακές μονάδες: | DMA | Αριθμός του I/O: | 124 |
| Υψηλό φως: | SPC58EC80E5QMC0X,IC μικροελεγκτή MCU,IC μικροελεγκτή 144ETQFP |
||
Περιγραφή προϊόντων
SPC58EC80E5QMC0X Αντιστάσεις τρέχουσας αίσθησης Ic Mcu 32bit 4mb Flash 144etqfp
e200z420 Automotive, AEC-Q100, SPC58 Microcontroller IC 32-bit Dual-Core 180MHz 4MB (4M x 8) FLASH 144-eTQFP (20x20)
Προδιαγραφές τουSPC58EC80E5QMC0X
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Mfr | STMicroelectronics |
| Σειρά | Αυτοκίνητο, AEC-Q100, SPC58 |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κατάσταση προϊόντος | Απαρχαιωμένος |
| Digi-Key Προγραμματιζόμενο | Δεν επαληθεύεται |
| Πυρήνας Επεξεργαστής | e200z420 |
| Μέγεθος πυρήνα | 32-bit Dual-Core |
| Ταχύτητα | 180 MHz |
| Συνδεσιμότητα | CANbus, I²C, LINbus, SPI |
| Περιφερειακά | DMA |
| Αριθμός I/O | 124 |
| Μέγεθος μνήμης προγράμματος | 4 MB (4 εκατ. x 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 128K x 8 |
| Μέγεθος RAM | 512K x 8 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 3,3V, 5V |
| Μετατροπείς δεδομένων | - |
| Τύπος ταλαντωτή | Εσωτερικός |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 144-TQFP Exposed Pad |
| Πακέτο συσκευής προμηθευτή | 144-eTQFP (20x20) |
| Βασικός αριθμός προϊόντος | SPC58 |
Χαρακτηριστικά τουSPC58EC80E5QMC0X
• Πιστοποιημένο AEC-Q100
• Διπύρηνο e200z420n3 υψηλής απόδοσης
– CPU τεχνολογίας Power Architecture 32-bit
– Συχνότητα πυρήνα έως και 180 MHz
– Κωδικοποίηση μεταβλητού μήκους (VLE)
• 4224 KB (4096 KB flash code + 128 KB flash data) on-chip μνήμη flash: υποστηρίζει την ανάγνωση κατά τη διάρκεια του προγράμματος και τις λειτουργίες διαγραφής και πολλαπλά μπλοκ που επιτρέπουν την εξομοίωση EEPROM
• Αποκλειστική μνήμη flash 176 KB HSM (κωδικός 144 KB + δεδομένα 32 KB)
• 384 KB σε chip γενικής χρήσης SRAM (επιπλέον των 128 KB βασικών τοπικών δεδομένων RAM: 64 KB περιλαμβάνονται σε κάθε CPU)
• Ελεγκτής άμεσης πρόσβασης μνήμης πολλαπλών καναλιών (eDMA) με 64 κανάλια
• 1 ελεγκτής διακοπής (INTC)
• Ολοκληρωμένη ιδέα ασφάλειας ASIL-B νέας γενιάς
– ASIL-B του ISO 26262
– FCCU για συλλογή και αντίδραση σε ειδοποιήσεις αποτυχίας
– Μονάδα διαχείρισης σφαλμάτων μνήμης (MEMU) για συλλογή και αναφορά συμβάντων σφαλμάτων στις μνήμες
– Μονάδα κυκλικού ελέγχου πλεονασμού (CRC).
• Αρχιτεκτονική διακοπτών crossbar για ταυτόχρονη πρόσβαση σε περιφερειακά, Flash ή RAM από πολλαπλούς κύριους διαύλου με ECC από άκρο σε άκρο
• Μονάδα διασταυρούμενης σκανδάλης σώματος (BCTU)
– Ενεργοποιεί μετατροπές ADC από οποιοδήποτε κανάλι eMIOS
– Ενεργοποιεί μετατροπές ADC από έως και 2 αποκλειστικά PIT_RTI
• Βελτιωμένο αρθρωτό υποσύστημα IO (eMIOS): έως και 64 χρονομετρημένα κανάλια I/O με ανάλυση μετρητή 16 bit
• Βελτιωμένο σύστημα μετατροπέα αναλογικού σε ψηφιακό με:
– 3 ανεξάρτητοι γρήγοροι αναλογικοί μετατροπείς SAR 12-bit
– 1 επόπτης αναλογικός μετατροπέας 12-bit SAR
– 1 αναλογικός μετατροπέας SAR 10-bit με υποστήριξη λειτουργίας STDBY
• Διεπαφές επικοινωνίας
– 18 μονάδες LINFlexD
– 8 μονάδες σειριακής περιφερειακής διεπαφής (DSPI).
– 8 διεπαφές MCAN με προηγμένο σχήμα κοινής μνήμης και υποστήριξη ISO CAN-FD
– Ελεγκτής FlexRay διπλού καναλιού
– 1 ελεγκτής ethernet 10/100 Mbps, συμβατό με IEEE 802.3-2008
• Δυνατότητες χαμηλής ισχύος
– Ευέλικτες λειτουργίες χαμηλής κατανάλωσης
– Αναμονή εξαιρετικά χαμηλής κατανάλωσης με RTC
– Έξυπνη μονάδα αφύπνισης για παρακολούθηση επαφών
– Σχέδια γρήγορης αφύπνισης
• Διπλοί βρόχοι κλειδωμένοι φάσης με σταθερό πεδίο ρολογιού για περιφερειακά και τομέα διαμόρφωσης FM για υπολογιστικό κέλυφος
Εφαρμογές τουSPC58EC80E5QMC0X
• Διεπαφή ανάπτυξης Nexus (NDI) ανά πρότυπο IEEE-ISTO 5001-2003, με κάποια υποστήριξη για το πρότυπο του 2010
• Το Flash υποβοήθησης εκκίνησης (BAF) υποστηρίζει εργοστασιακό προγραμματισμό χρησιμοποιώντας σειριακό φορτίο εκκίνησης μέσω του ασύγχρονου CAN ή LIN/UART
• Εύρος θερμοκρασίας κόμβου -40 °C έως 150 °C
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουSPC58EC80E5QMC0X
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | ΑΠΑΡΧΑΙΩΜΕΝΟΣ |
| HTSUS | 0000.00.0000 |
