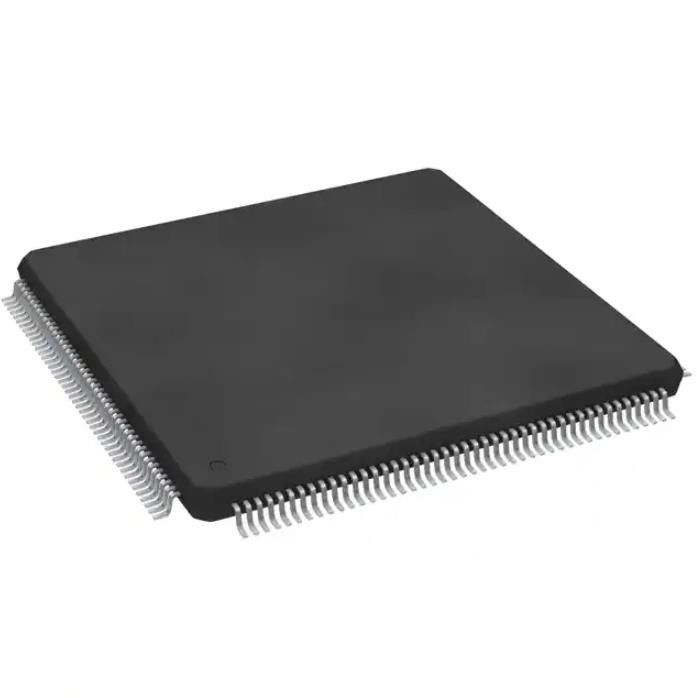

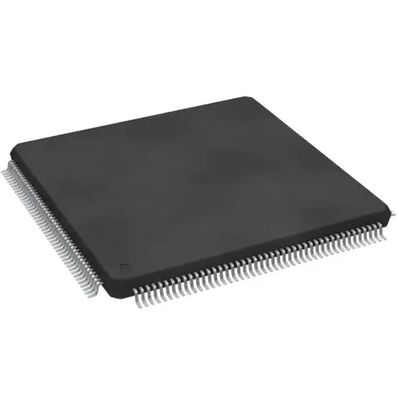

32BIT 1,5MB 176LQFP μικροελεγκτής IC SPC560C50L3B4E0X

• e200z4d, 32-bit Power Architecture®

– Λειτουργία έως 120 MHz και 200 ​​MIPs

• e200z0h, 32-bit Power Architecture

– Λειτουργία έως 80 MHz και 75 MIPs

• Μνήμη

– Έως 3 MByte on-chip Flash με ECC

– Έως 256 KByte on-chip SRAM με ECC

– 64 KByte on-chip Data Flash με ECC

– Μονάδα προστασίας μνήμης 16 εισόδων (MPU)

– Μνήμη BIST με δυνατότητα επιλογής από τον χρήστη

• Διακόπτει

– 255 πηγές διακοπής με 16 επίπεδα προτεραιότητας

– Έως 54 εσωτ.IRQ συμπεριλαμβανομένων 30 αφύπνισης

• GPIO: από 147 (LQFP176) έως 199 (LBGA256)

• Μονάδες χρονοδιακόπτη συστήματος

– 8-κεφ.Χρονοδιακόπτης περιοδικής διακοπής 32 bit (PIT)

– Χρονοδιακόπτης συστήματος 4 καναλιών 32 bit (STM)

– Safety System Watchdog Timer (SWT)

– Χρονόμετρο σε πραγματικό χρόνο (RTC/API)

• eMIOS, μονάδες I/O με χρονομετρητή 16 bit

– Έως 64 κανάλια με PWM/MC/IC/OC

• Δύο ADC (10-bit και 12-bit)

– Έως 62 κανάλια με δυνατότητα επέκτασης σε 90 ch.

– Multiple Analog Watchdog

• Ειδικά διαγνωστικά χαρακτηριστικά για φωτισμό

– Προηγμένη μετατοπισμένη γενιά PWM

– Μετατροπή ADC συγχρονισμένη σε PWM

• Διεπαφές επικοινωνίας

– Έως 6 FlexCAN με 64 buffer το καθένα

– Έως 10 κανάλια LINFlex/UART

– Έως 8 αποθηκευμένα κανάλια DSPI

– Διεπαφή I2C

– Ένα FleyRay (διπλή κεφ.) με 128 buffers

– Ελεγκτής Fast Ethernet

• Μηχανή κρυπτογραφικών υπηρεσιών (CSE)

– AES-128 en/decryption, CMAC auth.

– Λειτουργία εκκίνησης ασφαλούς συσκευής

• 32-χ.eDMA με πολλαπλές πηγές αιτημάτων

• Παραγωγή ρολογιού

– Κύριος ταλαντωτής 4 έως 40 MHz

– Εσωτερικός ταλαντωτής RC 16 MHz

– Ελεγχόμενο από λογισμικό FMPLL

– Εσωτερικός ταλαντωτής RC 128 kHz

– Βοηθητικός ταλαντωτής 32 kHz

– Μονάδα παρακολούθησης ρολογιού (CMU)

• Δυνατότητες χαμηλής ισχύος

– Εξαιρετικά χαμηλής ισχύος STANDBY

– CAN Sampler για αποθήκευση CAN ID στο STBY

– Γρήγορη αφύπνιση και εκτέλεση από τη μνήμη RAM

• Εξαντλητική δυνατότητα εντοπισμού σφαλμάτων

– Διασύνδεση Nexus 3+ μόνο στο LBGA256

– Nexus 1 σε όλες τις συσκευές

• Παροχή τάσης

– Μονή τροφοδοσία 5 V ή 3,3 V

– On-chip Vreg με εξωτερικό transitor ballast

• Εύρος θερμοκρασίας λειτουργίας -40 έως 125 °C
