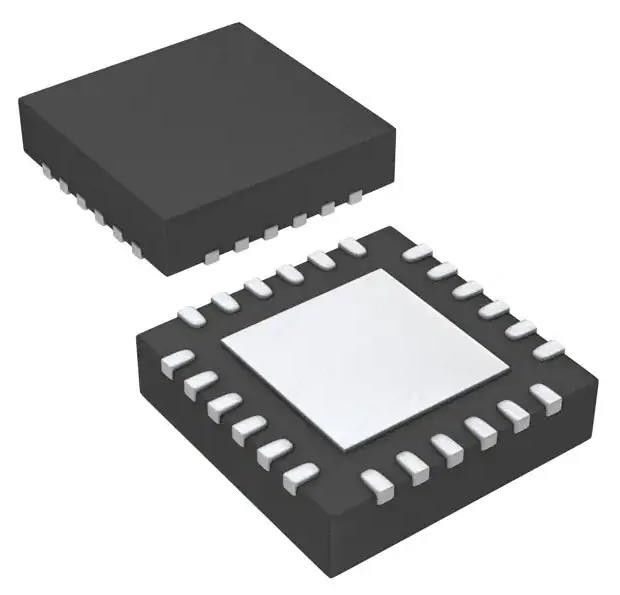

LED1642GWQTR LED Driver IC 16 Εξόδου Γραμμικό Μητρώο Μεταβολής Στροφής PWM Αποκάλυψη
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LED1642GWQTR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Εσωτερικός διακόπτης: | - Ναι, ναι. | Αριθμός εκροών: | 16 |
|---|---|---|---|
| Τάση - Τροφοδοσία (ελάχ.): | 3V | Τάση - ανεφοδιασμός (Max): | 5.5V |
| Τάση - παραγωγή: | 19V | Τρέχων - παραγωγή/κανάλι: | 40mA |
| Συχνότητα: | 30MHz | Αμβλύνσεις: | ΠΟΜ |
| Εφαρμογές: | σύστημα σηματοδότησης | Θερμοκρασία λειτουργίας: | -40 °C ~ 85 °C (TA) |
Περιγραφή προϊόντων
LED1642GWQTR LED Driver IC 16 Εξόδου Γραμμικό Μητρώο Μεταβολής Στροφής PWM Αποκάλυψη
Προδιαγραφές LED1642GWQTR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Οδηγοί LED | |
| Δρ. | STMικροηλεκτρονική |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος | Γραμμικό |
| Τοπολογία | Μητρώο βάρδιων |
| Εσωτερικός διακόπτης | - Ναι, ναι. |
| Αριθμός εκροών | 16 |
| Η τάση - τροφοδοσία (min) | 3V |
| Η τάση - τροφοδοσία (μέγιστη) | 5.5V |
| Τεχνολογία | 19V |
| ρεύμα - έξοδος / κανάλι | 40mA |
| Συχνότητα | 30MHz |
| Αμβλύνσεις | ΠΟΜ |
| Εφαρμογές | Σημειώσεις |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 24-VFQFN Εκθετική πλακέτα |
| Πακέτο συσκευής του προμηθευτή | 24-QFN |
| Αριθμός βασικού προϊόντος | LED1642 |
Χαρακτηριστικά LED1642GWQTR
• 16 κανάλια εξόδου σταθερού ρεύματος
• ρεύμα εξόδου: από 3 έως 40 mA
• Προγραμματισμένο ρεύμα μέσω εξωτερικής αντίστασης
• Ρυθμίσεις αύξησης ισχύος 7 bit σε δύο περιοχές
• 12/16-bit PWM ελέγχου φωτεινότητας σε κλίμακα γκρι
• Προγραμματιζόμενος χρόνος ενεργοποίησης/αποσύνδεσης
• Τρόπος ανίχνευσης σφαλμάτων (τόσο ανοιχτό όσο και λυγισμένο LED)
• Προγραμματιζόμενα κατώτατα όρια ανίχνευσης LED
• Αυτόματη εξοικονόμηση ενέργειας/αυτόματη αφύπνιση
• Επιλέξιμος συγχρονισμός SDO στην άκρη πτώσης CLK
• Σταδιακή καθυστέρηση εξόδου (επιλέξιμη)
• Τύπος τροφοδοσίας: 3 V έως 5,5 V
• Θερμική διακοπή λειτουργίας και συναγερμός υπερθέρμανσης
• Διασύνδεση 4 καλωδίων 30 MHz
• 20 V ονομαστική τάση γεννήτριας ρεύματος
Εφαρμογές LED1642GWQTR
• Μεγάλες οθόνες πλήρους χρώματος/μονοχρώμης
• Πίνακες LED
Περιβαλλοντικές και εξαγωγικές ταξινόμησηLED1642GWQTR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
